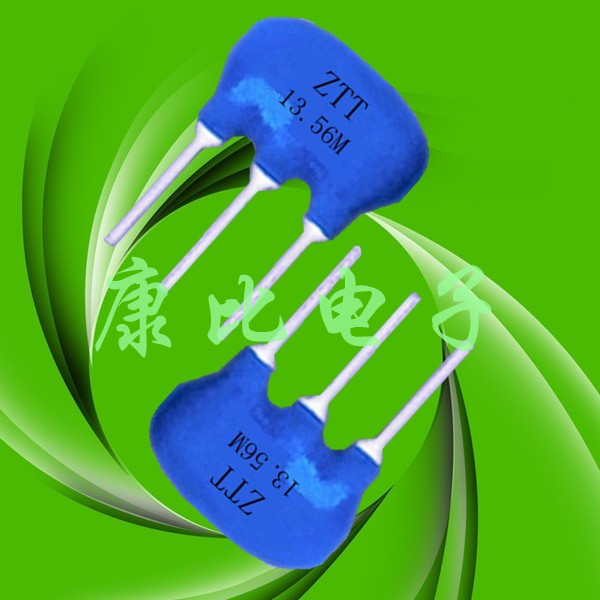

晶振的作用与串联电路解释
来源：http://www.kangbidz.com 作者：康比-夏明春 2012年04月30
晶振一般采用电容三端式(考毕兹) 交流等效振荡电路；实际的晶振交流等效电路,其中Cv是用来调节振荡频率，一般用变容二极管加上不同的反偏电压来实现，这也是压控作用的机理；把晶体的等效电路代替晶体后其中串联电路就会是晶体的等效电路。
分析整个振荡槽路可知，利用Cv来改变频率是有限的：决定振荡频率的整个槽路电容C=Cbe,Cce,Cv三个电容串联后和Co并联再和C1串联。可以看出：电压越小，振荡越大，Cv变化时对整个槽路电容的作用就越小。因而能“压控”的频率范围也越小。实际上，由于C1很小(1E-15量级)，Co不能忽略(1E-12量级，几PF)。所以，Cv变大时，降低槽路频率的作用越来越小，Cv变小时，升高槽路频率的作用却越来越大。这一方面引起压控特性的非线性，压控振荡器范围越大，非线性就越厉害；另一方面，分给振荡的反馈电压(Cbe上的电压)却越来越小，最后导致停振。
采用泛音次数越高的晶振，其等效电容C1就越小；因此频率的变化范围也就越小。
晶振的指标
总频差：在规定的时间内，由于规定的工作和非工作参数全部组合而引起的晶体振荡器频率与给定标称频率的最大偏差。
说明：总频差包括频率温度稳定度、频率老化率造成的偏差、频率电压特性和频率负载特性等共同造成的最大频差。一般只在对短期频率稳定度关心，而对其他频率稳定度指标不严格要求的场合采用。
分析整个振荡槽路可知，利用Cv来改变频率是有限的：决定振荡频率的整个槽路电容C=Cbe,Cce,Cv三个电容串联后和Co并联再和C1串联。可以看出：电压越小，振荡越大，Cv变化时对整个槽路电容的作用就越小。因而能“压控”的频率范围也越小。实际上，由于C1很小(1E-15量级)，Co不能忽略(1E-12量级，几PF)。所以，Cv变大时，降低槽路频率的作用越来越小，Cv变小时，升高槽路频率的作用却越来越大。这一方面引起压控特性的非线性，压控振荡器范围越大，非线性就越厉害；另一方面，分给振荡的反馈电压(Cbe上的电压)却越来越小，最后导致停振。
采用泛音次数越高的晶振，其等效电容C1就越小；因此频率的变化范围也就越小。
晶振的指标
总频差：在规定的时间内，由于规定的工作和非工作参数全部组合而引起的晶体振荡器频率与给定标称频率的最大偏差。
说明：总频差包括频率温度稳定度、频率老化率造成的偏差、频率电压特性和频率负载特性等共同造成的最大频差。一般只在对短期频率稳定度关心，而对其他频率稳定度指标不严格要求的场合采用。
