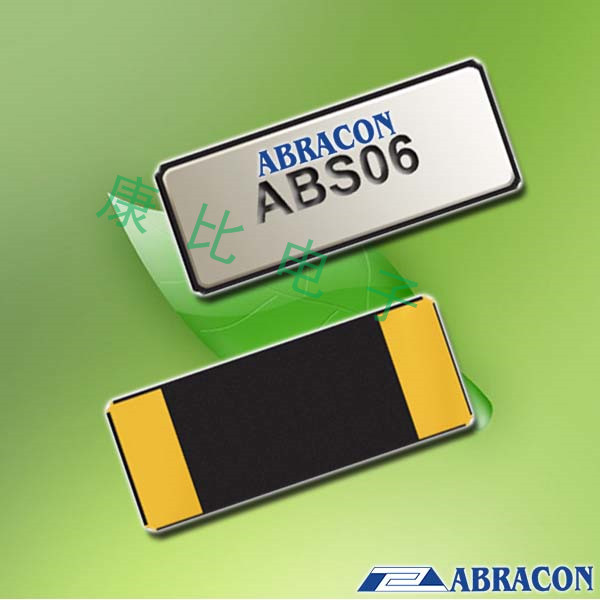

      贴片晶振,Abracon晶振,ABS06晶振,ABS06-32.768KHZ-T晶振

    • 产品型号:26170052
    • 频率:32.768KHZ

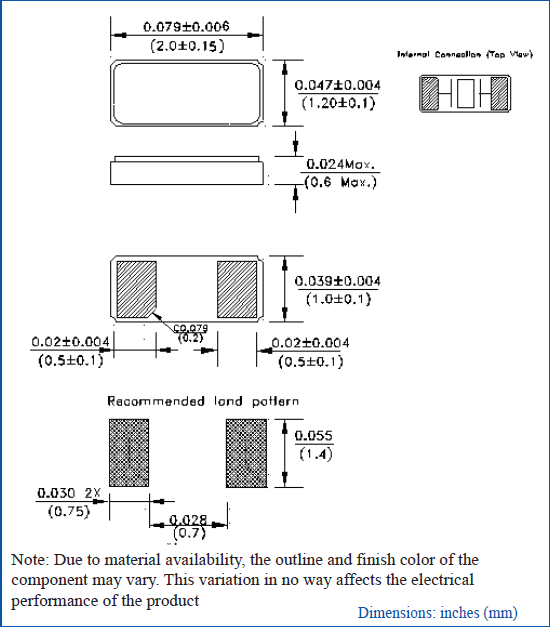

    • 尺寸:2.0*1.2*0.6mm
    • 产品介绍:32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发...
    • RoHS RoHS2

      Abracon晶振,贴片晶振,ABS06晶振,ABS06-32.768KHZ-T晶振,32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
      石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

    Abracon晶振规格 单位 ABS06晶振频率范围 石英晶振基本条件
    标准频率 f_nom 32.768KHZ 标准频率
    储存温度 T_stg -55°C ~ +125°C 裸存
    工作温度 T_use -40°C ~ +85°C 标准温度
    激励功率 DL 200μW Max. 推荐:1μW ~ 100μW
    频率公差 f_— l ±50 × 10-6 (标准),
    (±15 × 10-6 ~ ±50 × 10-6 可用)
    +25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.kangbidz.com
    频率温度特征 f_tem ±30 × 10-6/-20°C ~ +70°C 超出标准的规格请联系我们.
    负载电容 CL 12.5pF ~ ∞ 不同负载要求,请联系我们.
    串联电阻(ESR) R1 如下表所示 -40°C —  +85°C, DL = 100μW
    频率老化 f_age ±5 × 10-6 / year Max. +25°C,第一年



      如果由频率计数器测量的频率比目标频率高,要增加贴片晶振的电容(CL,或Cd以及C 8)的值,以降低频率到目标频率,反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶振应正常后,谐振点的调整。如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进:
    方法1:降低产品线路外部电容(Cd和CG)的值,并通过晶体具有较低负载电容(CL)。
    方法2:采用小电阻(RR)的晶体。
    方法3:使用镉和CG的不等价的设计。
      我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来节省成本,保证安全。请用频率计数器来测量所述晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率。请采用晶振具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大。Abracon晶振,贴片晶振,ABS06晶振,ABS06-32.768KHZ-T晶振
