  • 首页进口晶振IDT晶振,有源晶振,8N4Q001晶振

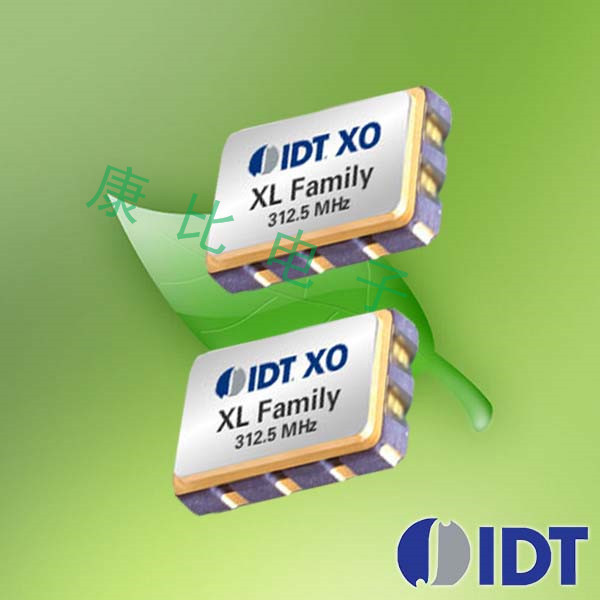

      IDT晶振,有源晶振,8N4Q001晶振

    • 产品型号:86278138
    • 频率:15.476~1300MHZ

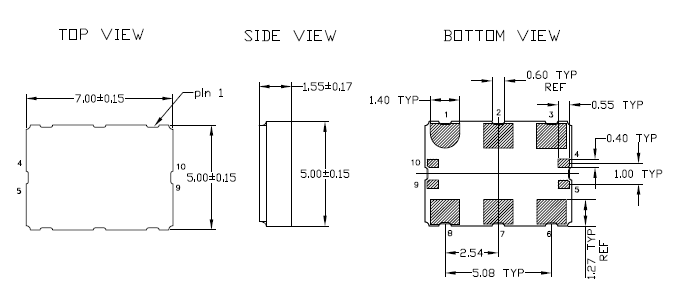

    • 尺寸:7.0*5.0mm
    • 产品介绍:贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA...
    • RoHS RoHS2




    IDT晶振,有源晶振,8N4Q001晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅
      超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

    型号 符号 8N4Q001
    输出规格 - XO
    输出频率范围 fo 15.476~1300MHZ
    电源电压 VCC +2.5V±0.125V/+3.3V±0.165V
    频率公差
    (含常温偏差)
    f_tol ±50×10-6 max., ±100×10-6 max.
    保存温度范围 T_stg -40?+85℃
    运行温度范围 T_use -10?+70℃ ,-40?+85℃
    消耗电流 ICC 20mA max.
    待机时电流(#1引脚"L") I_std 10μA max.
    输出负载 Load-R 100Ω (Output-OutputN)
    波形对称 SYM 45?55% [at outputs cross point]
    0电平电压 VOL -
    1电平电压 VOH -
    上升时间 下降时间 tr, tf 0.4ns max. [20?80% Output-OutputN]
    差分输出电压 VOD1, VOD2 0.247?0.454V
    差分输出误差 ⊿VOD 50mV [⊿VOD=|VOD1VOD2|]
    补偿电压 VOS 1.125?1.375V
    补偿电压误差 ⊿VOS 50mV
    交叉点电压 Vcr -
    OE端子0电平输入电压 VIL VCC×0.3 max.
    OE端子1电平输入电压 VIH VCC×0.7 min.
    输出禁用时间 tPLZ 200ns
    输出使能时间 tPZL 2ms
    周期抖动(1) tRMS 5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
    tp-p 33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
    总抖动(1) tTL 50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
    相位抖动 tpj 1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz)
    [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]




    石英晶振各项注意事项:
    晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
        晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
    机械振动的影响
      当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。IDT晶振,有源晶振,8N4Q001晶振
