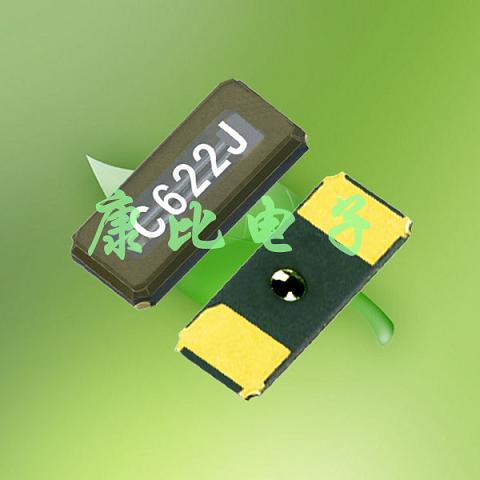

      石英晶振,爱普生晶振,32.768K晶振,FC-135R晶振,FC-135R 32.7680KA-E3

    • 产品型号:88553416
    • 频率:32.768KHZ

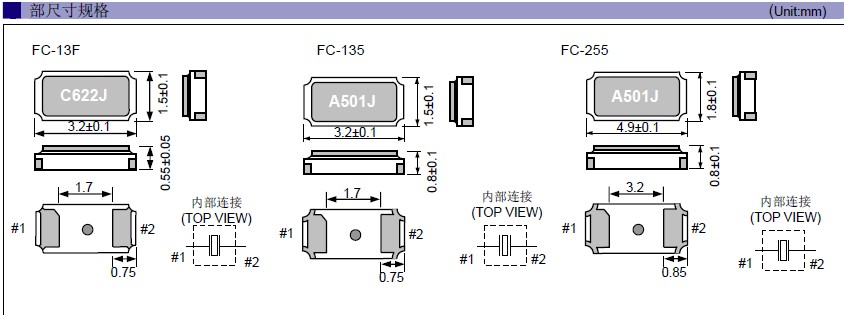

    • 尺寸:3.2*1.5mm
    • 产品介绍:贴片石英晶体谐振器,又简称为排带包装,“FC-135R 32.7680KA-E3”,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工...
    • RoHS RoHS2

      爱普生晶振,32.768K晶振,FC-135R晶振,
    “FC-135R 32.7680KA-E3”,千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
      石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,
    “FC-135R 32.7680KA-E3”,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型。不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CT、DT、GT、NT 等
    项目 记 号 FC-135R 条 件
    频率 f_nom 32.768KHZ
    电压 ppm 10ppm 20ppm或指定
    顶点温度 Ti +25±5°C
    二级温度系数 B (−3.5±1.0)x10−8/°C2
    负载容量 CL 7.0pF/9.0pF/12.5pF
    串联电阻 R1 65kÙ 最大值
    绝对最大激励等级 DLmax. 1μW
    推荐激励等级 DL 0.1μW
    并联电容 C0 0.8pF 典型值
    频率老化程度 f_age ±3x10-6 +25±3°C,第一年
    工作温度范围 T_use -40°C~+85°C
    保存温度范围 T_stg -55°C~+125°C 单件保管一年



    “FC-135R 32.7680KA-E3”,石英晶振各项注意事项:
      晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
      晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
    7-1:机械振动的影响
      当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
    7-2:PCB设计指导
    (1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
    (2) 在设计时请参考相应的推荐封装。
    (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
    (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
    存储事项
    (1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
    正常温度和湿度:
    温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
    (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏,爱普生晶振,32.768K晶振,FC-135R晶振
