首页数码电子温补晶振,Model532晶振,西迪斯5032晶振,进口振荡器

温补晶振,Model532晶振,西迪斯5032晶振,进口振荡器

产品型号：58892605
频率：10~40MHZ

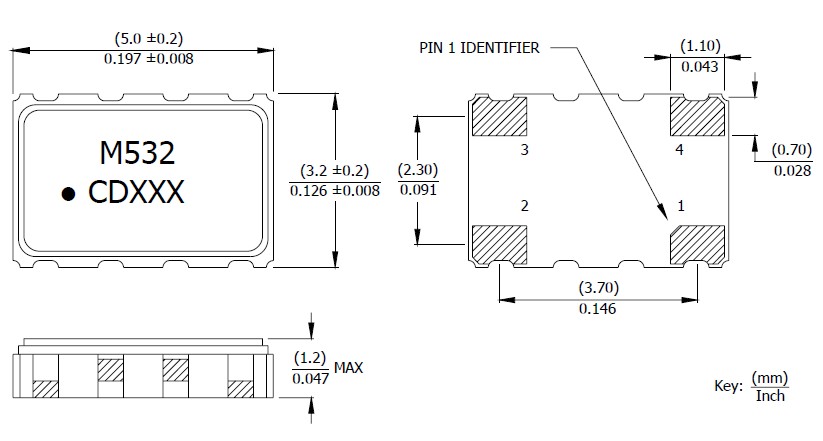

尺寸：5.0*3.2mm
产品介绍：产品广泛应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、汽车防盗报警系统、平板电脑、数字电视接收器、通讯设备、电波钟表、电脑、电子数码等高科...

温补晶振Model532,进口振荡器.西迪斯5032晶振应用：数码相机,无线通讯,计算机,接口卡,电话,传呼机,遥控器,全球定位系统,MP3,MP4,MP5数码产品系列石英振荡器,OSC应用：无线通信,智能手机,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等.VC-TCXO应用：智能手机晶体,无线基站,精密仪器,GPS卫星,汽车应用等晶体滤波器应用无线收发器,智能手机,无线网络发射,GPS全球定位等.

参数	Model532晶振
工作模式	基本		第三次泛音
频率范围	10 MHz to 40MHz		10MHz to40MHz
水晶切割	AT截法
频率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
频率稳定度公差1 (工作温度范围,引用到25°C阅读)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作温度范围1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串联电阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
负载电容或共振模式(见订购信息更多的选项)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt详细)	3.0 pF typical, 5.0 pF maximum
激励功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
绝缘电阻(@直流100 v)	500M Ohms minimum
储存温度范围	-40°C to +125°C
回流条件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

西迪斯电子自公司成立以来,秉持对环境保护承诺之宣言:『还给后代一个干净的地球』,所有活动应遵从以下政策：

1.新产品自设计阶段至成品完成后之服务即应考察该产品对环境产生之冲击,避免使用会造成污染之原物料及制程；对污染之防治应从根源解决问题,以《不产生、不使用》为最高指导原则.

2.若无法避免需产生或使用时,应管制单位产生量及使用量,做持续性之追踪管制、改进并制定预防方案或是降低污染量,水电等消耗性（能）

资源使用,应从系统研究改善使用效率,以达成节约能源之目标.

3.公司所有活动皆遵循环保法规及承诺,作好绿色设计与生产以及污染预防,减少使用危害环境的原物料,积极节约材料资源,降低对整体环境冲击的影响,实施相关预防矫正、持续改善作业,落实与维护环境保护,响应全球环保运动.

西迪斯电子多年来致力于研发创新,部分核心技术是美国业界的领先者,近年来陆续取得石英相关制造技术专利；未来将持续加强开发,以成为全球石英频控元件领导者之目标迈进.西迪斯电子以严谨的质量管制系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求.

主要产品:

广泛用途石英晶体（Crystal）

小型化贴片石英晶体振荡器（SMD XO）

压控有源晶振（VCXO）

未来展望:

销售：发展自有品牌及策略性客户、拓展全球化渠道.

产能：经济化、规模化.

产品：高频、高精度、轻、薄、短、小.

制程：标准化、自动化、信息化与弹性化.

供应链：交期短、库存低.

1.解析目的与步骤
a) 实际量测电路板上频率波型与公差.
(Crystal on board test to verify tolerance and waveform)
b) 量测振荡电路负性电阻值 –R .
   (Measure the Negative Resistance(-R) of the oscillation circuit)
c) 调整C1 C2电容以得到更大的频率变化宽裕度.
   (Modify the C1,C2 to obtain bigger allowance)
d) 根据以上电路板量测数据建议适当振荡子规格.
   (Suggest the crystal specification based on above test)

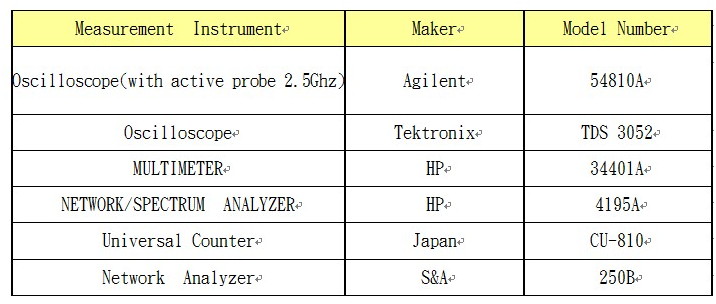

2.分析过程中使用到之设备:
