  • 首页进口晶振爱普生晶振X1G0059510024,48MHz,2520mm,EPSON超小型晶振

      X1G0059510024,48MHz,2520mm,EPSON超小型晶振

    • 产品型号:73140385
    • 频率:48.000MHz
    • 尺寸:2.5x2.0x0.8mm
    • 产品介绍:X1G0059510024,48MHz,2520mm,EPSON超小型晶振,SG2520CAA,仪器设备晶振,日本进口晶振,EPSON爱普生晶振,型号:SG2520CAA,编码为:X1G0059510024,频率:48MHz,...
    • RoHS RoHS2



    X1G0059510024,48MHz,2520mm,EPSON超小型晶振,SG2520CAA,仪器设备晶振日本进口晶振,EPSON爱普生晶振,型号:SG2520CAA,编码为:X1G0059510024,频率:48MHz,CMOS输出晶振,工作温度范围:-40℃至+105℃,SPXO晶体振荡器,小体积晶振尺寸:2.5x2.0x0.8mm,四脚贴片晶振,有源晶振石英晶振石英晶体振荡器,2520晶振,具有超小型,轻薄型,高品质,耐热及耐环境等特点。爱普生的SG2520CAA是简单的封装晶体振荡器(SPXO)输出。这款SPXO是理想的汽车和高可靠性应用,并符合AEC-Q200。该SPXO具有低电流消耗,宽工作电压从1.6V到3.63V。应用于:ADAS(先进的驾驶员辅助系统):照相机、激光雷达(光探测和测距)、雷达、网络,汽车信息娱乐系统、音频、时钟、仪表、集群、车身控制(BCM)等。

    X1G0059510024,48MHz,2520mm,EPSON超小型晶振,SG2520CAA,仪器设备晶振,产品特点:
    晶体振荡器(SPXO)
    ●频率范围: 19个标准频率(8MHz至54MHz)
    ●输出: CMOS石英晶体振荡器
    ●电源电压: 1.6V至3.63V
    ●工作温度: -40°C至+105°C-40°C至+125°C



    X1G0059510024,48MHz,2520mm,EPSON超小型晶振,SG2520CAA,仪器设备晶振,参数表
    Item Symbol Specifications Conditions / Remarks
    Output frequency fo 25MHz
    Supply voltage VCC T: 1.60 V to 3.63 V
    Storage temperature T_stg -55   C to +125 °C Storage as single product.
    Operating temperature T_use H:  -40℃ to +105℃
    J:  -40℃ to +125℃
    Frequency tolerance f_tol J:  ±50     10-6
    L:  ±100     10-6
    Current consumption ICC VCC  = 1.8 V ± 10 % VCC  = 2.5 V ± 10 % VCC  = 3.3 V ± 10 %
    2.0 mA Max. 2.1 mA Max. 2.3 mA Max. No load condition,    8 MHz < fo < 20 MHz
    2.3 mA Max. 2.5 mA Max. 2.7 mA Max. No load condition, 20 MHz < fo < 40 MHz
    2.6 mA Max. 2.9 mA Max. 3.1 mA Max. No load condition, 40 MHz < fo < 54 MHz
    Stand-by current I_std 2.7 µA Max. 3.1 µA Max. 3.3 µA Max. ST =GND
    Symmetry SYM 45 % to 55 % 50 % VCC  level, L_CMOS < 15 pF
    Output voltage VOH 90 % VCC  Min.     1.8 V±10 % 2.5 V±10 % 3.3 V±10 %
    VOL 10 % VCC  Max. IOH - 1.5 mA -3 mA
    IOL 1.5 mA 3 mA 4 mA
    VOH VCC - 0.4 V Min.     1.8 V±10 % 2.5 V±10 % 3.3 V±10 %
    VOL 0.4 V Max. IOH -3 mA -4 mA
    IOL 3 mA 4 mA 6 mA
    Output load condition L_CMOS 15 pF Max.
    Input voltage VIH 80 % VCC  Min. ST terminal
    VIL 20 % VCC  Max.
    Rise time and Fall time tr/ tf 3 ns Max.
    3.5 ns Max. (@1.8 V±10 %)
    20 %VCC to 80 %VCC  level , L_CMOS = 15 pF
    Start-up time t_str 5 ms Max. t = 0 at 90 % VCC
    Frequency aging f_age ±3     10-6 / year Max. +25 °C, First year

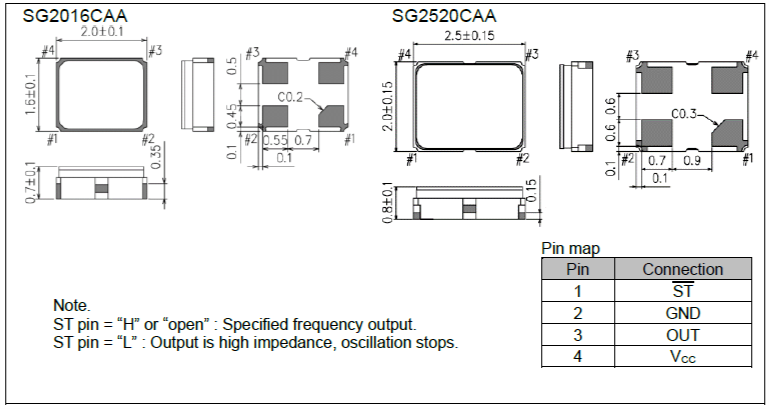

    X1G0059510024,48MHz,2520mm,EPSON超小型晶振,SG2520CAA,仪器设备晶振,尺寸图


    晶振编码 贴片晶振 型号 频率 尺寸
    X1G005951000400 EPSON晶振 SG2520CAA 27.000000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951000500 EPSON晶振 SG2520CAA 27.000000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951000600 EPSON晶振 SG2520CAA 12.288000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951000700 EPSON晶振 SG2520CAA 24.576000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951000800 EPSON晶振 SG2520CAA 25.000000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951000900 EPSON晶振 SG2520CAA 25.000000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951001000 EPSON晶振 SG2520CAA 20.000000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951001100 EPSON晶振 SG2520CAA 20.000000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951001200 EPSON晶振 SG2520CAA 24.000000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951001300 EPSON晶振 SG2520CAA 24.000000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951001400 EPSON晶振 SG2520CAA 11.289600 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951001500 EPSON晶振 SG2520CAA 8.000000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951001600 EPSON晶振 SG2520CAA 10.000000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951001700 有源晶振 SG2520CAA 12.000000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951001800 EPSON晶振 SG2520CAA 14.745600 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951001900 EPSON晶振 SG2520CAA 16.666600 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951002000 EPSON晶振 SG2520CAA 22.579200 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951002100 EPSON晶振 SG2520CAA 33.000000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951002200 EPSON晶振 SG2520CAA 33.333300 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951002300 EPSON晶振 SG2520CAA 40.000000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951002400 EPSON晶振 SG2520CAA 48.000000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951002500 EPSON晶振 SG2520CAA 50.000000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951002600 EPSON晶振 SG2520CAA 50.000000 MHz 2.50 x 2.00 x 0.80 mm
    X1G005951002700 EPSON晶振 SG2520CAA 54.000000 MHz 2.50 x 2.00 x 0.80 mm
