首页医疗器械有源晶振,石英晶振,CSX-325P晶振,西铁城OSC晶振,进口晶振型号

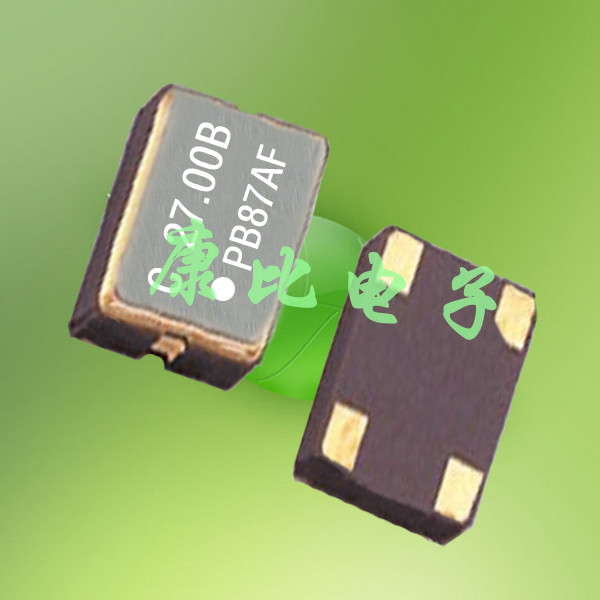

有源晶振,石英晶振,CSX-325P晶振,西铁城OSC晶振,进口晶振型号

产品型号：48789562
频率：1.000MHZ~125.000MHZ

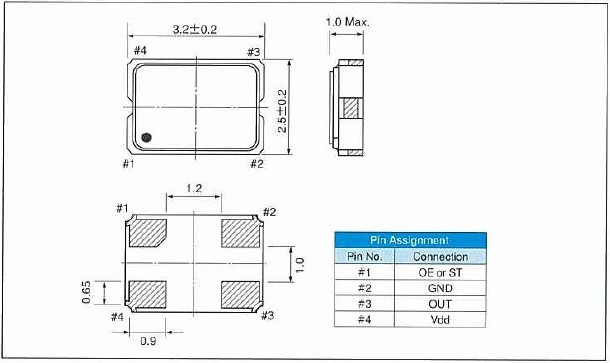

尺寸：3.2*2.5mm,详解请浏览PDF
产品介绍：超小型SMD接缝密封时钟晶体振荡器的单位,对于WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,符合RoHS/无铅.

CSX-325P晶振,西铁城OSC晶振,进口晶振型号电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

项目	模型	CSX-325P	条件
标准频率	fo	1.000~125.000MHZ
电压	ppm	1.8V 2.5V 3.3V 5V或指定	at25℃
负载电容	CL	12.5pf或指定
工作温度范围	TopR	-20℃~+75℃
储存温度范围	TsTR	-40℃~+85℃
变曲点温度	TM	25℃±5℃
温度系数	β	-0.034±0.006ppm/℃²
动态电阻	R1	35KΩ Max 40KΩ Max 50KΩ Max	at25℃
激励电平	DL	1μW Max
老化率	△f/fo	±3ppm Max ±5ppm Max	25℃±3℃
并联电容	Co	1.2PF Typ 1.0Typ

静态电容的数学表示式:

在公式(5)中, A 代表电极的面积; d 代表石英芯片的厚度; ε 是石英芯片的相对应介电值; Cm+p 是其它由材料产生的电容值

驱动功率( Drive Level )
石英晶体的驱动功率是指石英晶体共振子的消耗功率. 一般是以微瓦(microwatt)表示. 振荡线路的设计上必须提供适当的功率让石英晶体共振子开始起振并维持振荡. 石英晶体的振荡是属于物理上的高频机械振动, 振荡时的电气阻抗值约在10~100奥姆以下( 依频率范围及尺寸大小有差异). 振荡线路若提供过高的驱动功率, 会使石英晶体的非线性特性变化及石英/电极/接着材料的接口恶化, 进而造成振荡频率FL及等效阻抗R1的过度变化. 石英晶体在长时期的过高驱动功率下工作, 会有不稳定的现象. 随着各类应用面的低消耗功率需求及产品小形化趋势, 加上近几年石英产品的技术大幅提升, 石英晶体共振子的电气阻抗值整体都下降而且稳定. 振荡线路的设计不需要,也不应该提供过高的驱动能量在石英晶体共振子上面. 对于绝大部份的应用面而言, 振荡线路提供 10 ~ 100 微瓦( microwatt)的最大功率(视石英共振子的尺寸及频率而定)给石英共振子已足够了.

1918 西铁城时计的前身、尚工舍时计研究所成立

1924 怀表第一号完成

1930 西铁城时计株式会社成立中岛与三郎就任社长

1936 新建田无工厂

1941 加工机床开始生产

1945 中岛进次就任社长

1964 技术研究所成立西铁城事务所成立

1966 国产首款电子手表“X8”发售

1970 研发CNC自动车床“CINCOM”

1976 开始生产石英水晶振动子

2005 CITIZEN SYSTEMS株式会社成立联结5家公司（西铁城电子、MIYOTA、CIMEO精密、狭山精密工业、河口湖精密）成为全资子公司西铁城集团各公司名称变更

2008 金森充行就任社长CITIZEN MIYOTA 与 CITIZEN FINETECH合并，成立CITIZEN FINETECH MIYOTA株式会社MIYANO株式会社成为联结子公司

西铁城电子自公司成立以来,秉持对环境保护承诺之宣言：『还给后代一个干净的地球』,所有活动应遵从以下政策：

1.新产品自设计阶段至成品完成后之服务即应考察该产品对环境产生之冲击,避免使用会造成污染之原物料及制程；对污染之防治应从根源解决问题,以《不产生、不使用》为最高指导原则.

2.若无法避免需产生或使用时,应管制单位产生量及使用量,做持续性之追踪管制、改进并制定预防方案或是降低污染量,水电等消耗性（能）资源使用,应从系统研究改善使用效率,以达成节约能源之目标.

3.公司所有活动皆遵循环保法规及承诺,作好绿色设计与生产以及污染预防,减少使用危害环境的原物料,积极节约材料资源,降低对整体环境冲击的影响,实施相关预防矫正、持续改善作业,落实与维护环境保护,响应全球环保运动.
