首页进口晶振 QuartzCom晶振XO20P-H33-NN1u25-100.000MHz,2016mm,QuartzCom有源晶振

XO20P-H33-NN1u25-100.000MHz,2016mm,QuartzCom有源晶振

产品型号：11946342
频率：100MHz
尺寸：2.0x1.6mm
产品介绍：XO20P-H33-NN1u25-100.000MHz,2016mm,QuartzCom有源晶振,低抖动CMOS晶体振荡器，瑞士进口晶振，QuartzCom石英通晶振厂家，型号：XO20P，编码为：XO20P-H33-NN1u25...

XO20P-H33-NN1u25-100.000MHz,2016mm,QuartzCom有源晶振,低抖动CMOS晶体振荡器，瑞士进口晶振，QuartzCom石英通晶振厂家，型号：XO20P，编码为：XO20P-H33-NN1u25-100.000MHz，频率为：100MHz，小体积晶振尺寸：2.0x1.6mm封装，四脚贴片晶振，有源晶振，石英晶振，石英晶体振荡器，低抖动CMOS晶体振荡器，高可靠性晶振，SMD晶振，工作温度范围：-40℃至+85℃。具有超小型，轻薄型，低抖动，高精度，高性能，高品质，高质量，耐热及耐环境特点。应用于：通讯设备，可穿戴设备，小型便捷式设备，无线网络，蓝牙模块，物联网，GPS定位，导航仪，汽车电子，医疗设备，安防设备等。

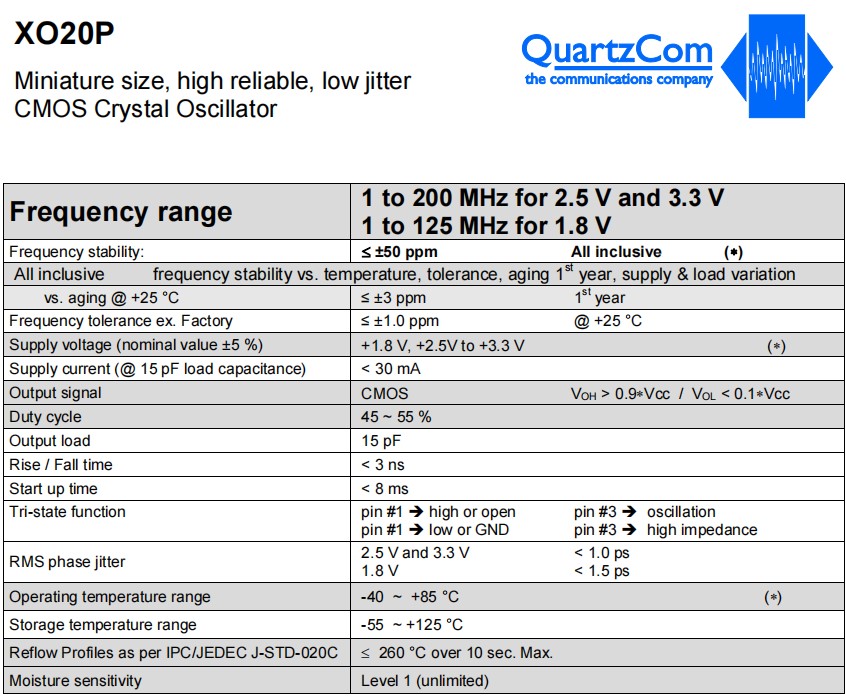

XO20P-H33-NN1u25-100.000MHz,2016mm,QuartzCom有源晶振,低抖动CMOS晶体振荡器,参数表

Frequency range

1 to 200 MHz for 2.5 V and 3.3 V
1 to 125 MHz for 1.8 V

Frequency stability:

≤ ±50 ppm All inclusive (*)

All inclusive frequency stability vs. temperature, tolerance, aging 1st year, supply & load variation

vs. aging @ +25 °C

≤ ±3 ppm

1st

year

Frequency tolerance ex. Factory

≤ ±1.0 ppm @ +25 °C

Supply voltage (nominal value ±5 %)

+1.8 V, +2.5V to +3.3 V (*)

Supply current (@ 15 pF load capacitance)

< 30 mA

Output signal

CMOS VOH > 0.9*Vcc / VOL < 0.1*Vcc

Duty cycle

45 ~ 55 %

Output load

15 pF

Rise / Fall time

< 3 ns

Start up time

< 8 ms

Tri-state function

pin #1
pin #1

? high or open
? low or GND

pin
pin

#3 ?
#3 ?

oscillation
high impedance

RMS phase jitter

2.5 V and 3.3 V < 1.0 ps
1.8 V < 1.5 ps

Operating temperature range

-40 ~ +85 °C (*)

Storage temperature range

-55 ~ +125 °C

Reflow Profiles as per IPC/JEDEC J-STD-020C

≤ 260 °C over 10 sec. Max.

Moisture sensitivity

Level 1 (unlimited)

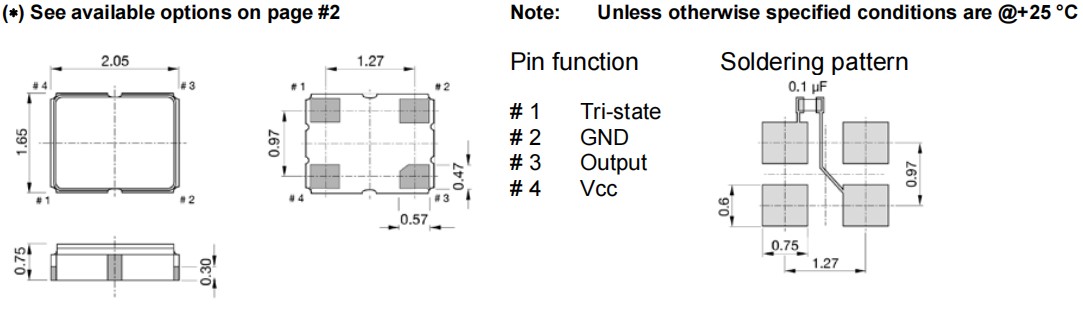

XO20P-H33-NN1u25-100.000MHz,2016mm,QuartzCom有源晶振,低抖动CMOS晶体振荡器,尺寸图

XO20P-H33-NN1u25-100.000MHz,2016mm,QuartzCom有源晶振,低抖动CMOS晶体振荡器
小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
