首页进口晶振 SKYWORKS晶振Skyworks压控晶振,515CAAM172162BAGR,Si515低功耗晶振

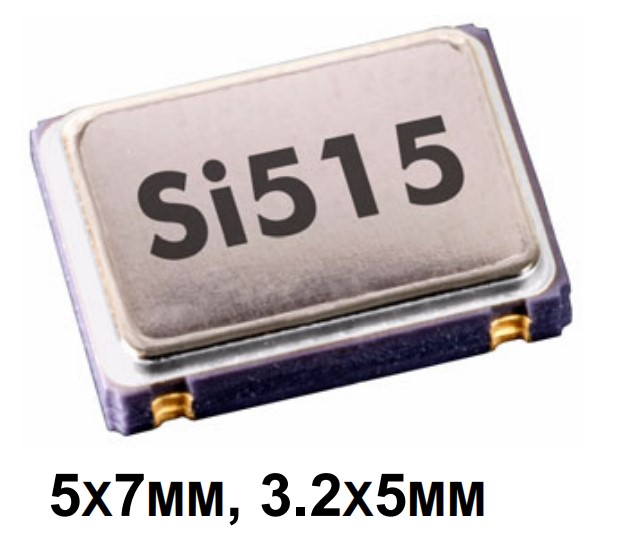

Skyworks压控晶振,515CAAM172162BAGR,Si515低功耗晶振

产品型号：98621290
频率：172.162kHz
尺寸：5.0x3.2mm
产品介绍：Skyworks压控晶振,515CAAM172162BAGR,Si515低功耗晶振，美国进口晶振，Skyworks思佳讯晶振，型号：Si515，编码为：515CAAM172162BAGR，频率为：172.162kHz，小体积...

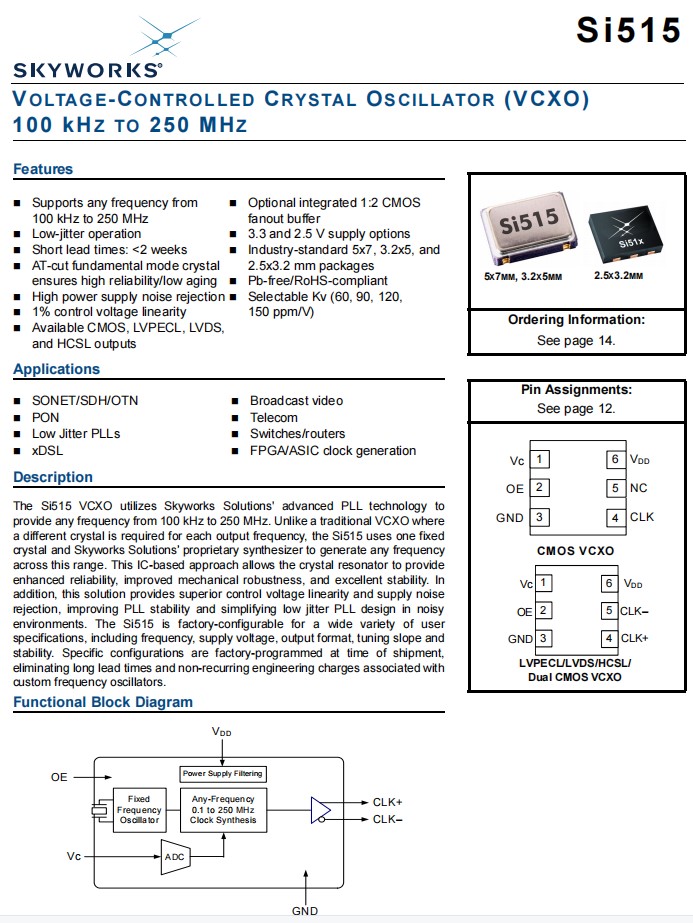

Skyworks压控晶振,515CAAM172162BAGR,Si515低功耗晶振，美国进口晶振，Skyworks思佳讯晶振，型号：Si515，编码为：515CAAM172162BAGR，频率为：172.162kHz，小体积晶振尺寸：5.0x3.2mm封装，CMOS输出VCXO压控晶振，压控振荡器，六脚贴片晶振，石英晶振，有源晶振，晶体振荡器。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电压，低电平等特点。应用于：SONET/SDH/OTN，PON，低抖动PLLs，xDSL，广播视频，电信，交换机/路由器，FPGA/ASIC时钟生成。
Si515 VCXO利用天空解决方案的先进PLL技术，提供从100 kHz到250 MHz的任何频率。与传统的VCXO不同，每个输出频率需要不同的晶体，Si515石英晶体振荡器使用一个固定晶体和sky VCXO解决方案的专有合成器来产生这个范围内的任何频率。这种基于集成电路的方法允许晶体谐振器提供增强的可靠性，改进的机械鲁棒性和优异的稳定性。此外，该解决方案提供了优越的控制电压线性度和电源噪声抑制，提高了PLL的稳定性，简化了在有噪声环境下的低抖动PLL设计。Si515系列可在工厂上配置各种用户规格，包括频率、电源电压、输出格式、调谐斜率和稳定性。特定的配置是在装运时由工厂编程的，消除了与定制频率振荡器相关的长交货时间和非重复的工程费用。

Skyworks压控晶振,515CAAM172162BAGR,Si515低功耗晶振,参数表

Parameter

Symbol

Test Condition

Min

Typ

Max

Unit

Nominal Frequency

CMOS, Dual CMOS

172.162

KHz

LVDS/LVPECL/HCSL

0.1

—

250

MHz

Temperature Stability

TA = –40 to +85 oC

–20

—

+20

ppm

Aging

Frequency drift over 10 year life

—

±8.5

ppm

Minimum Absolute Pull Range

APR

Ordering option

±30, ±50,±80, ±100

ppm

Startup Time

TSU

Minimum V DD to output fre-
quency (FO) within specification

—

Disable Time

FO > 10 MHz

—

µs

FO< 10 MHz

µs

Enable Time

FO > 10 MHz

—

µs

FO< 10 MHz

µs

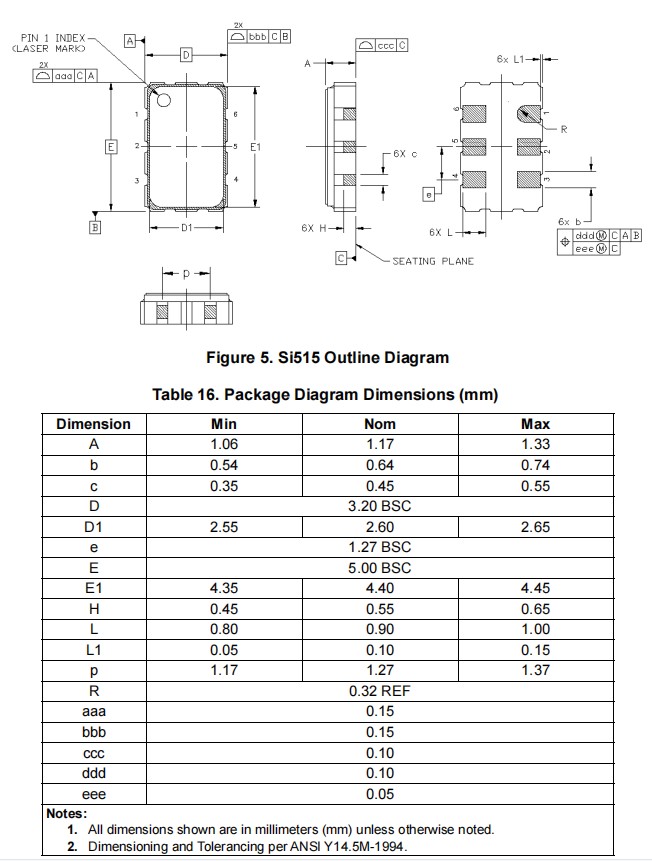

Skyworks压控晶振,515CAAM172162BAGR,Si515低功耗晶振,尺寸图

Skyworks压控晶振,515CAAM172162BAGR,Si515低功耗晶振

产品特点：

支持从100 kHz到250 MHz的任何频率
低抖动操作
交付周期短：<2周
AT切割基模晶体确保高可靠性/低老化
高电源噪声抑制
1%控制电压线性
可用的CMOS、LVPECL、LVDS和HCSL输出
可选集成1:2 CMOS扇出缓冲器
3.3和2.5 V电源选项
行业标准5x7、3.2x5mm和2.5x3.2mm封装，有源晶振
无铅/符合RoHS
可选Kv（60、90、120、150 ppm/V）

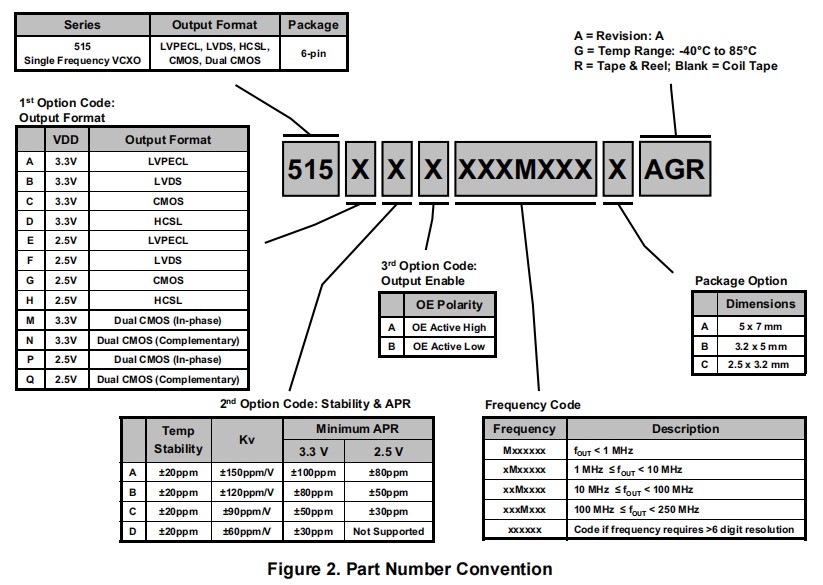

Si515支持多种选项，包括频率、稳定性、调谐斜率、输出格式和VDD。特定的设备配置在装运时被编程到Si515中。将使用下面所示的零件号配置图来指定配置。Skyworks解决方案提供了一个基于web浏览器的部件号配置实用程序，以简化这个过程。

编码	进口晶振	系列	频率	输出	电压
515CAAM100000AAGR	Skyworks晶振	Si515	100 kHz	CMOS	3.3V
515CAB32M7680AAGR	Skyworks晶振	Si515	32.768 MHz	CMOS	3.3V
515CBA4M09600AAGR	Skyworks晶振	Si515	4.096 MHz	CMOS	3.3V
515CDA8M00000AAGR	Skyworks晶振	Si515	8 MHz	CMOS	3.3V
515GCA10M0000AAGR	Skyworks晶振	Si515	10 MHz	CMOS	2.5V
515CAA10M0000BAGR	Skyworks晶振	Si515	10 MHz	CMOS	3.3V
515CAA22M5792BAGR	Skyworks晶振	Si515	22.5792 MHz	CMOS	3.3V
515CAA24M5760BAGR	Skyworks晶振	Si515	24.576 MHz	CMOS	3.3V
515CAA27M0000BAGR	Skyworks晶振	Si515	27 MHz	CMOS	3.3V
515CAA4M09600BAGR	Skyworks晶振	Si515	4.096 MHz	CMOS	3.3V
515CAA7M37472BAGR	Skyworks晶振	Si515	7.37472 MHz	CMOS	3.3V
515CAA80M0000BAGR	Skyworks晶振	Si515	80 MHz	CMOS	3.3V
515CAAM172162BAGR	Skyworks晶振	Si515	172.162 kHz	CMOS	3.3V
515CAB27M0000BAGR	Skyworks晶振	Si515	27 MHz	CMOS	3.3V
515CAB4M09600BAGR	Skyworks晶振	Si515	4.096 MHz	CMOS	3.3V
515CAB5M00000BAGR	Skyworks晶振	Si515	5 MHz	CMOS	3.3V
515CBA24M0000BAGR	Skyworks晶振	Si515	24 MHz	CMOS	3.3V
515CBA36M8640BAGR	Skyworks晶振	Si515	36.864 MHz	CMOS	3.3V
515CBA38M4000BAGR	Skyworks晶振	Si515	38.4 MHz	CMOS	3.3V
515CBA80M0000BAGR	Skyworks晶振	Si515	80 MHz	CMOS	3.3V
515CBB14M3182BAGR	Skyworks晶振	Si515	14.3182 MHz	CMOS	3.3V
515CBB27M0000BAGR	Skyworks晶振	Si515	27 MHz	CMOS	3.3V
515CBB6M00000BAGR	Skyworks晶振	Si515	6 MHz	CMOS	3.3V
515CCA10M0000BAGR	Skyworks晶振	Si515	10 MHz	CMOS	3.3V
515CCA122M880BAGR	Skyworks晶振	Si515	122.88 MHz	CMOS	3.3V
515CCA40M0000BAGR	Skyworks晶振	Si515	40 MHz	CMOS	3.3V
515CCA61M4400BAGR	Skyworks晶振	Si515	61.44 MHz	CMOS	3.3V
515CCA64M0000BAGR	Skyworks晶振	Si515	64 MHz	CMOS	3.3V
515CCB122M880BAGR	Skyworks晶振	Si515	122.88 MHz	CMOS	3.3V
515CCB14M3182BAGR	Skyworks晶振	Si515	14.3182 MHz	CMOS	3.3V
515CCB16M3840BAGR	Skyworks晶振	Si515	16.384 MHz	CMOS	3.3V
515CCB25M0000BAGR	Skyworks晶振	Si515	25 MHz	CMOS	3.3V
515CDA10M0000BAGR	Skyworks晶振	Si515	10 MHz	CMOS	3.3V
515CDA27M0000BAGR	Skyworks晶振	Si515	27 MHz	CMOS	3.3V
515CDA32M7680BAGR	Skyworks晶振	Si515	32.768 MHz	CMOS	3.3V
515CDAM134200BAGR	Skyworks晶振	Si515	1.342 kHz	CMOS	3.3V
515CDB25M0000BAGR	Skyworks晶振	Si515	25 MHz	CMOS	3.3V
515CDB6M00000BAGR	Skyworks晶振	Si515	6 MHz	CMOS	3.3V
515GAA25M0000BAGR	石英晶振	Si515	25 MHz	CMOS	2.5V
515MDA17M1776BAGR	Skyworks晶振	Si515	17.1776 MHz	CMOS	3.3V
515NDAM134200BAGR	Skyworks晶振	Si515	134.2 kHz	CMOS	3.3V
515CAA12M2870BAGR	Skyworks晶振	Si515	12.287 MHz	CMOS	3.3V
515CAA12M2880BAGR	Skyworks晶振	Si515	12.287 MHz	CMOS	3.3V
515CAA98M3040BAGR	Skyworks晶振	Si515	98.3 MHz	CMOS	3.3V
515CCA50M0000BAGR	Skyworks晶振	Si515	50 MHz	CMOS	3.3V
515CAA000282CAGR	Skyworks晶振	Si515	14.31818 MHz	CMOS	3.3V
515CDA51M2000BAGR	Skyworks晶振	Si515	51.2 MHz	CMOS	3.3V
515CAA16M7770CAGR	Skyworks晶振	Si515	16.777 MHz	CMOS	3.3V
515GAA54M0000CAGR	Skyworks晶振	Si515	54 MHz	CMOS	2.5V
515CAA16M0000BAGR	Skyworks晶振	Si515	16 MHz	CMOS	3.3V
515CBA32M7680CAGR	Skyworks晶振	Si515	32.768 MHz	CMOS	3.3V
515CAA12M2880CAGR	Skyworks晶振	Si515	12.288 MHz	CMOS	3.3V
515CBA27M0000CAGR	Skyworks晶振	Si515	27 MHz	CMOS	3.3V
515GAA54M0000BAGR	Skyworks晶振	Si515	54 MHz	CMOS	2.5V
515GCA27M0000CAGR	Skyworks晶振	Si515	27 MHz	CMOS	2.5V
515GCA10M0000CAGR	Skyworks晶振	Si515	10 MHz	CMOS	2.5V
515CAA004711CAGR	Skyworks晶振	Si515	16.777215 MHz	CMOS	3.3V
515CBA96M0000BAGR	Skyworks晶振	Si515	96 MHz	CMOS	3.3V
515CCA12M8000CAGR	Skyworks晶振	Si515	12.8 MHz	CMOS	3.3V
515CCA125M000CAGR	Skyworks晶振	Si515	125 MHz	CMOS	3.3V
515CAA27M0000CAGR	Skyworks晶振	Si515	27 MHz	CMOS	3.3V
515CCA2M04800CAGR	Skyworks晶振	Si515	2.048 MHz	CMOS	3.3V
515CAA49M1520BAGR	Skyworks晶振	Si515	49.152 MHz	CMOS	3.3V
515GAA32M7680CAGR	Skyworks晶振	Si515	32.768 MHz	CMOS	2.5V
515CCA65M0000CAGR	Skyworks晶振	Si515	65 MHz	CMOS	3.3V
515CCAM100000CAGR	Skyworks晶振	Si515	100 kHz	CMOS	3.3V
515CCA8M00000CAGR	Skyworks晶振	Si515	8 MHz	CMOS	3.3V
515ABA10M0000BAGR	Skyworks晶振	Si515	10 MHz	LVPECL	3.3V
515BBA10M0000BAGR	Skyworks晶振	Si515	10 MHz	LVDS	3.3V
515MCB6M78000BAGR	Skyworks晶振	Si515	6.78 MHz	CMOS	3.3V
515CAAM100000AAG	Skyworks晶振	Si515	100 kHz	CMOS	3.3V
515CAB32M7680AAG	Skyworks晶振	Si515	32.768 MHz	CMOS	3.3V
515CBA4M09600AAG	Skyworks晶振	Si515	4.096 MHz	CMOS	3.3V
515CDA8M00000AAG	Skyworks晶振	Si515	8 MHz	CMOS	3.3V
515GCA10M0000AAG	Skyworks晶振	Si515	10 MHz	CMOS	2.5V
515CAA150M000BAGR	Skyworks晶振	Si515	150 MHz	CMOS	3.3V
515CCA162M025BAGR	Skyworks晶振	Si515	162.025 MHz	CMOS	3.3V
515CAA144M300BAGR	Skyworks晶振	Si515	144.3 MHz	CMOS	3.3V
515CAA000256AAGR	Skyworks晶振	Si515	256 MHz	CMOS	3.3V
515CAA10M0000AAGR	Skyworks晶振	Si515	10 MHz	CMOS	3.3V
515CAA10M2400AAGR	Skyworks晶振	Si515	10.24 MHz	CMOS	3.3V
515CAA125M000AAGR	Skyworks晶振	Si515	125 MHz	CMOS	3.3V
515CAA24M5760AAGR	Skyworks晶振	Si515	24.576 MHz	CMOS	3.3V
515CAA25M0000AAGR	Skyworks晶振	Si515	25 MHz	CMOS	3.3V
515CAA27M0000AAGR	Skyworks晶振	Si515	27 MHz	CMOS	3.3V
515CAA30M0000AAGR	Skyworks晶振	Si515	30 MHz	CMOS	3.3V
515CAA32M7680AAGR	Skyworks晶振	Si515	32.768 MHz	CMOS	3.3V
515CAA40M0000AAGR	Skyworks晶振	Si515	40 MHz	CMOS	3.3V
515CAA44M7360AAGR	Skyworks晶振	Si515	44.736 MHz	CMOS	3.3V
515CAA70M6560AAGR	Skyworks晶振	Si515	70.656 MHz	CMOS	3.3V
515CAA74M2500AAGR	Skyworks晶振	Si515	74.25 MHz	CMOS	3.3V
