首页进口晶振 SKYWORKS晶振Skyworks有源晶振,544ACAA002065BCGR,Si544测试和测量晶振

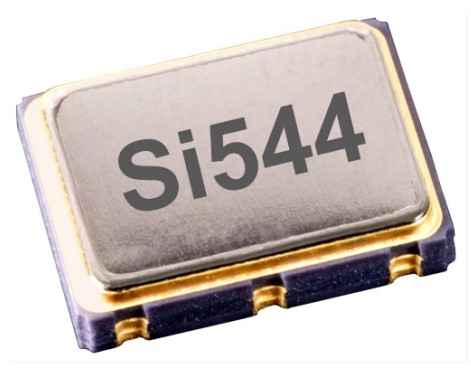

Skyworks有源晶振,544ACAA002065BCGR,Si544测试和测量晶振

产品型号：62635728
频率：272.8 MHz
尺寸：5.0x3.2mm
产品介绍：Skyworks有源晶振,544ACAA002065BCGR,Si544测试和测量晶振，美国进口晶振，Skyworks思佳讯晶振，型号：Si544，编码为：544ACAA002065BCGR，频率为：272.8MHz，小体...

Skyworks有源晶振,544ACAA002065BCGR,Si544测试和测量晶振，美国进口晶振，Skyworks思佳讯晶振，型号：Si544，编码为：544ACAA002065BCGR，频率为：272.8 MHz，小体积晶振尺寸：5.0x3.2mm封装，六脚贴片晶振，LVPECL输出差分晶体振荡器，石英晶振，有源晶振，石英晶体振荡器。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压，低耗能等特点。应用于：100G/200G/400G OTN，相干光学，PAM4，10G/40G/100G光学以太网，3G-SDI/12G-SDI/24G-SDI广播视频，服务器、交换机、存储、搜索加速，测试和测量，FPGA/ASIC时钟等应用。

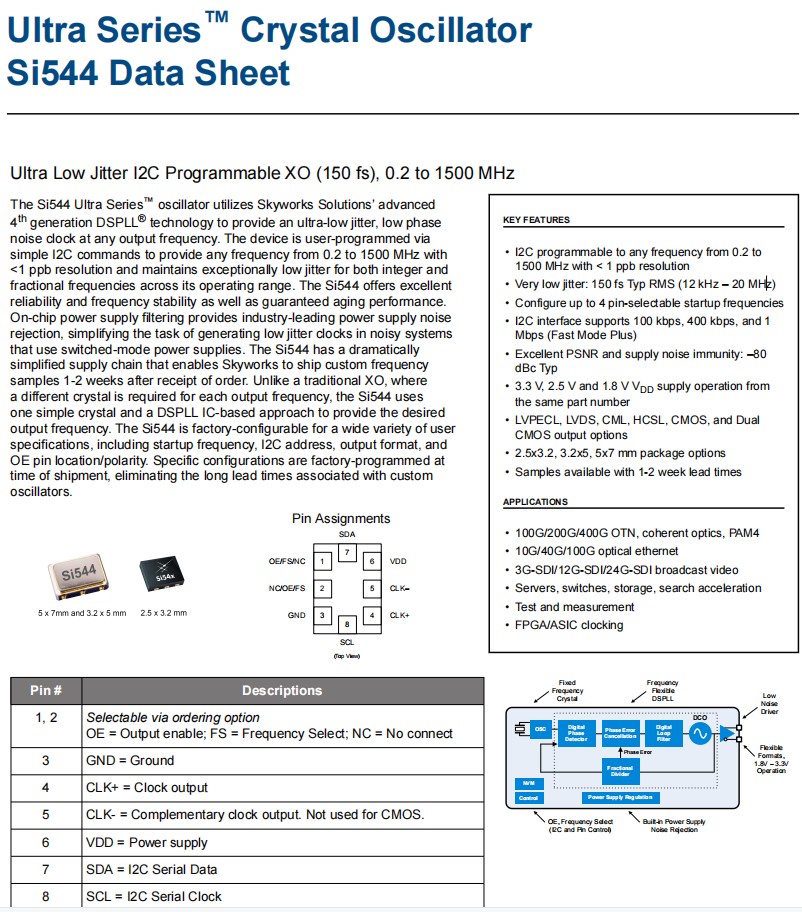

Si544超系列™振荡器利用天空解决方案先进的第四代DSPLL®技术，在任何输出频率提供超低抖动、低相位噪声时钟。该设备通过简单的I2C命令进行用户编程，提供从0.2到1500 MHz的任何频率和<1 ppb分辨率，并在其工作范围内对整数和分数频率保持异常低的抖动。Si544差分晶振提供了良好的可靠性和频率稳定性，以及保证老化性能。片上电源滤波提供了行业领先的电源噪声抑制，简化了在使用切换模式电源的有噪声系统中产生低抖动时钟的任务。Si544有一个大大简化的供应链，使Skyworks能够在收到订单1-2周后运送定制的频率的样品。与传统的XO不同，每个输出频率都需要不同的晶体，Si544使用一个简单的晶体和一种基于DSPLL ic的方法来提供所需的输出频率。Si544可在工厂上配置各种用户规格，包括启动频率、I2C地址、输出格式和OE引脚位置/极性。特定的配置是在装运时由工厂编程的，消除了与自定义振荡器相关的长交货时间。

Skyworks有源晶振,544ACAA002065BCGR,Si544测试和测量晶振,参数表

Parameter	Symbol	Test Condition/Comment	Min	Typ	Max	Unit
Temperature Range	TA		–40		85	ºC
Frequency Range	FCLK	LVPECL, LVDS, CML	272.8			MHz
		HCSL	0.2	—	400	MHz
		CMOS, Dual CMOS	0.2		250	MHz
Supply Voltage	V DD	3.3 V	3.135	3.3	3.465	V
		2.5 V	2.375	2.5	2.625	V
		1.8 V	1.71	1.8	1.89	V
Supply Current	IDD	LVPECL (output enabled)		100	145	mA
		LVDS/CML (output enabled)	—	75	111	mA
		HCSL (output enabled)		80	125	mA
		HCSL-Fast (output enabled)	—	88	137	mA
		CMOS (output enabled)		74	108	mA
		Dual CMOS (output enabled)	—	80	125	mA
		Tristate Hi-Z (output disabled)		64	100	mA
Temperature Stability		Frequency stability Grade A	–20	—	20	ppm
		Frequency stability Grade B	–10		10	ppm
		Frequency stability Grade C	–7	—	7	ppm
Total Stability1	F STAB	Frequency stability Grade A	–50		50	ppm
		Frequency stability Grade B	–25	—	25	ppm
		Frequency stability Grade C	–20		20	ppm
Rise/Fall Time (20% to 80% VPP)	TR/T F	LVPECL/LVDS/CML	—	—	350	ps
		CMOS / Dual CMOS (CL = 5 pF)	—	0.5	1.5	ns
		HCSL, FCLK>50 MHz	—	—	550	ps
		HCSL-Fast, FCLK>50 MHz	—	—	275	ps
Duty Cycle	DC	All formats	45	—	55	%
Output Enable (OE), Frequency Select (FS0, FS1)2	VIH		0.7 × V DD			V
	VIL		—	—	0.3 × V DD	V
	TD	Output Disable Time, FCLK>10 MHz	—	—	3	µs
	TE	Output Enable Time, FCLK>10 MHz	—	—	20	µs
	T FS	Settling Time after FS Change			10	ms
Powerup Time	tOSC	Time from 0.9 × V DD until output fre- quency (FCLK) within spec	—	—	10	ms

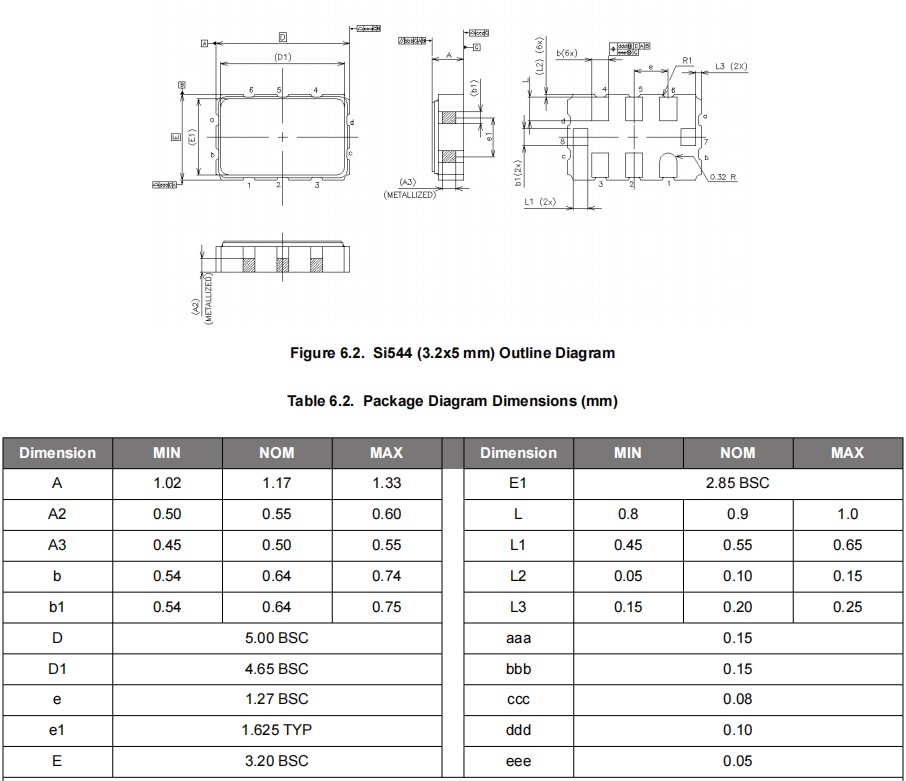

Skyworks有源晶振,544ACAA002065BCGR,Si544测试和测量晶振,尺寸图

Skyworks有源晶振,544ACAA002065BCGR,Si544测试和测量晶振

产品特点：

I2C可编程至0.2至1500 MHz的任何频率，分辨率<1 ppb
极低抖动：150 fs典型RMS（12 kHz–20 MHz）
最多配置4针可选启动频率
I2C接口支持100 kbps、400 kbps和1 Mbps（Fast Mode Plus）
出色的PSNR和电源抗扰度：–80dBc Typ
相同零件号的3.3 V、2.5 V和1.8 V VDD电源操作
LVPECL、LVDS、CML、HCSL、CMOS和双CMOS输出选项
2.5x3.2、3.2x5、5x7 mm封装选项石英晶振
样品可用，交付周期为1-2周

编码	进口晶振	系列	频率	输出	电压
544AAAA000118ACG	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V ~ 3.3V
544AADA000163ACG	Skyworks晶振	Si544	20 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000798ACG	Skyworks晶振	Si544	1 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000126ACG	Skyworks晶振	Si544	200 MHz	LVPECL	2.5V ~ 3.3V
544ACAA001427BCGR	Skyworks晶振	Si544	157 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000121BCG	Skyworks晶振	Si544	100 MHz	LVPECL	2.5V ~ 3.3V
544AADA000163ACGR	Skyworks晶振	Si544	20 MHz	LVPECL	2.5V ~ 3.3V
544ACAC000112BCGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000112BCGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000126ACGR	Skyworks晶振	Si544	200 MHz	LVPECL	2.5V ~ 3.3V
544ACAC000112BCG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544ABAC001975BCGR	Skyworks晶振	Si544	40.8 MHz	LVPECL	2.5V ~ 3.3V
544ACAA000131BCGR	Skyworks晶振	Si544	120 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000112BCG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000798ACGR	Skyworks晶振	Si544	1 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000110BCG	Skyworks晶振	Si544	74.25 MHz	LVPECL	2.5V ~ 3.3V
544AADC000112BCG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544ABAA000112BCG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000118BCG	有源晶振	Si544	156.25 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000118ACGR	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000118BCGR	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V ~ 3.3V
544ACAA002065BCGR	Skyworks晶振	Si544	272.8 MHz	LVPECL	2.5V ~ 3.3V
544AADC000112BCGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544ACAA002065BCG	Skyworks晶振	Si544	272.8 MHz	LVPECL	2.5V ~ 3.3V
544ACAA000112BCG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544ACAA000131BCG	Skyworks晶振	Si544	120 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000110BCGR	Skyworks晶振	Si544	74.25 MHz	LVPECL	2.5V ~ 3.3V
544ABAA000112BCGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544ACAA000112BCGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544ABAA001982BCG	Skyworks晶振	Si544	133.3125 MHz	LVPECL	2.5V ~ 3.3V
544ABAC001975BCG	Skyworks晶振	Si544	40.8 MHz	LVPECL	2.5V ~ 3.3V
544ABAA001982BCGR	Skyworks晶振	Si544	133.3125 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000121BCGR	Skyworks晶振	Si544	100 MHz	LVPECL	2.5V ~ 3.3V
544ACAA001427BCG	Skyworks晶振	Si544	157 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000110BBGR	Skyworks晶振	Si544	74.25 MHz	LVPECL	2.5V, 3.3V
544AAAA000112BBGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544AAAA000121BBGR	Skyworks晶振	Si544	100 MHz	LVPECL	2.5V, 3.3V
544AAAA000126ABGR	Skyworks晶振	Si544	200 MHz	LVPECL	2.5V, 3.3V
544AAAA000798ABGR	Skyworks晶振	Si544	1 MHz	LVPECL	2.5V, 3.3V
544AADA000163ABGR	Skyworks晶振	Si544	20 MHz	LVPECL	2.5V, 3.3V
544AADC000112BBGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544AAAA000110BBG	Skyworks晶振	Si544	74.25 MHz	LVPECL	2.5V, 3.3V
544AAAA000112BBG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544AAAA000121BBG	Skyworks晶振	Si544	100 MHz	LVPECL	2.5V, 3.3V
544AAAA000126ABG	Skyworks晶振	Si544	200 MHz	LVPECL	2.5V, 3.3V
544AAAA000798ABG	Skyworks晶振	Si544	1 MHz	LVPECL	2.5V, 3.3V
544AADA000163ABG	Skyworks晶振	Si544	20 MHz	LVPECL	2.5V, 3.3V
544AADC000112BBG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544AACC000110ACGR	Skyworks晶振	Si544	74.25 MHz	LVPECL	2.5V, 3.3V
544AACC000110ACG	Skyworks晶振	Si544	74.25 MHz	LVPECL	2.5V, 3.3V
544ABAC001975BBGR	Skyworks晶振	Si544	40.8 MHz	LVPECL	2.5V, 3.3V
544ACAC000112BBGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544ABAC001975BBG	Skyworks晶振	Si544	40.8 MHz	LVPECL	2.5V, 3.3V
544ACCC000597ACGR	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V, 3.3V
544ACCC000115ACGR	Skyworks晶振	Si544	125 MHz	LVPECL	2.5V, 3.3V
544ACAA000112BBGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544ACAA000131BBGR	Skyworks晶振	Si544	120 MHz	LVPECL	2.5V, 3.3V
544ACAA001427BBGR	Skyworks晶振	Si544	157 MHz	LVPECL	2.5V, 3.3V
544ACAA002065BBGR	Skyworks晶振	Si544	272.8 MHz	LVPECL	2.5V, 3.3V
544ACAA000112CCGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544ACAA000112BBG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544ACAA000131BBG	Skyworks晶振	Si544	120 MHz	LVPECL	2.5V, 3.3V
544ACAA001427BBG	Skyworks晶振	Si544	157 MHz	LVPECL	2.5V, 3.3V
544ACAA002065BBG	Skyworks晶振	Si544	272.8 MHz	LVPECL	2.5V, 3.3V
544ACAA000112CCG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544ACCC000597ACG	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V, 3.3V
544ACCC000115ACG	Skyworks晶振	Si544	125 MHz	LVPECL	2.5V, 3.3V
544ACAC000112BBG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544ABAA000112BBGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544ABAA001982BBGR	Skyworks晶振	Si544	133.3125 MHz	LVPECL	2.5V, 3.3V
544ABAA000112BBG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544ABAA001982BBG	Skyworks晶振	Si544	133.3125 MHz	LVPECL	2.5V, 3.3V
544AAAA000118ABGR	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V, 3.3V
544AAAA000118BBGR	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V, 3.3V
544AAHA001950ABGR	Skyworks晶振	Si544	-	LVPECL	2.5V, 3.3V
544AAAA000118ABG	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V, 3.3V
544AAAA000118BBG	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V, 3.3V
544AAHA001950ABG	Skyworks晶振	Si544	-	LVPECL	2.5V, 3.3V
