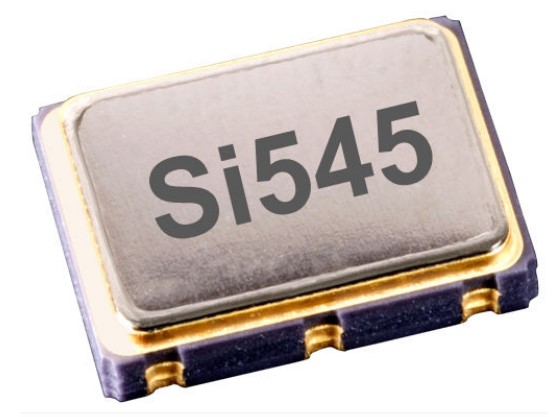

      Skyworks差分晶体振荡器,545BAB122M880ABGR,Si545数据中心应用晶振

    • 产品型号:16971645
    • 频率:122.88MHz
    • 尺寸:7.0x5.0mm
    • 产品介绍:Skyworks差分晶体振荡器,545BAB122M880ABGR,Si545数据中心应用晶振,美国进口晶振,Skyworks思佳讯晶振,型号:Si545,编码为:545BAB122M880ABGR,频率为:122.8...
    • RoHS RoHS2


    Skyworks差分晶体振荡器,545BAB122M880ABGR,Si545数据中心应用晶振,美国进口晶振Skyworks思佳讯晶振,型号:Si545,编码为:545BAB122M880ABGR,频率为:122.880MHz,小体积晶振尺寸:7.0x5.0mm封装,六脚贴片晶振,LVDS输出分晶体振荡器差分晶振,石英晶振,有源晶振,石英晶体振荡器应用于:100G/200G/400G OTN,相干光学,10G/40G/100G光学以太网,3G-SDI/12G-SDI/24G-SDI广播视频,数据中心,测试和测量,时钟和数据恢复,FPGA/ASIC时钟,物联网,路由器,交换机等应用。

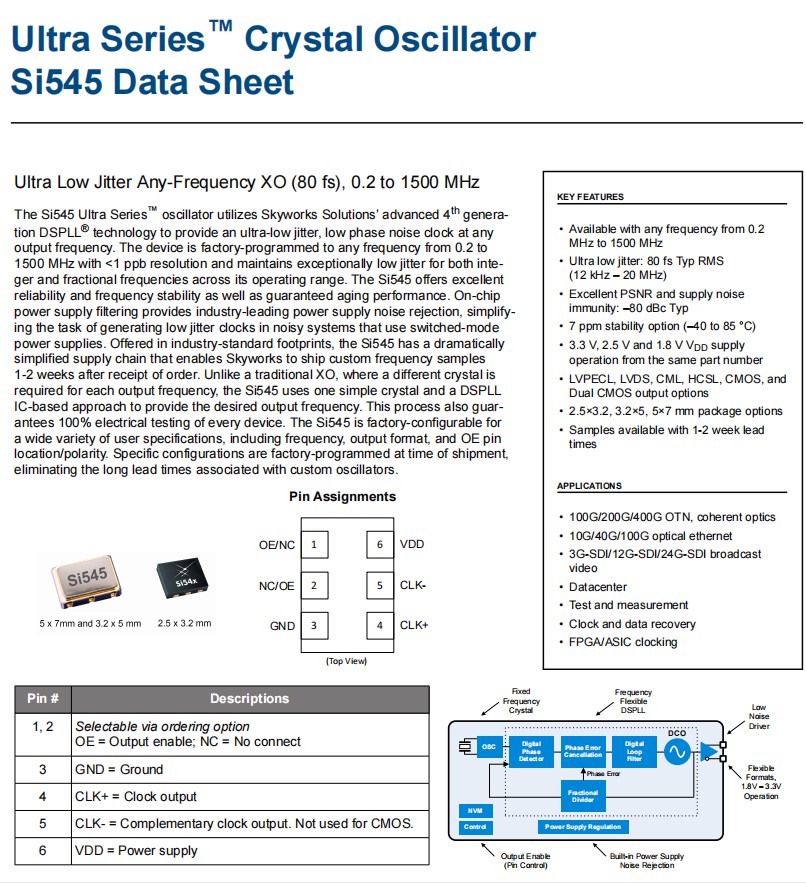

    Si545超系列™振荡器利用天空解决方案先进的第四代DSPLL®技术,在任何输出频率提供超低抖动、低相位噪声时钟。该设备被工厂编程到从0.2到1500 MHz的任何频率,分辨率为<1 ppb,并在其工作范围内对整数和分数频率保持异常低的抖动。Si545有源晶振提供了卓越的可靠性和频率稳定性,以及保证老化性能。片上电源滤波提供了行业领先的电源噪声抑制,简化了在使用切换模式电源的有噪声系统中产生低抖动时钟的任务。Si545采用了行业标准,有一个大大简化的供应链,使Skyworks能够在收到订单1-2周后发送定制频率样本。与传统的XO不同,每个输出频率都需要不同的晶体,Si545使用一个简单的晶体和一种基于DSPLL ic的方法来提供所需的输出频率。这个过程也保证了每个设备的100%的电气测试。Si545可在工厂上配置各种用户规格,包括频率、输出格式和OE引脚位置/极性。特定的配置是在装运时由工厂编程的,消除了与自定义振荡器相关的长交货时间。


    Skyworks差分晶体振荡器,545BAB122M880ABGR,Si545数据中心应用晶振,参数表
    Parameter Symbol Test Condition/Comment Min Typ Max Unit
    Temperature Range TA   –40     85 ºC
    Frequency Range FCLK LVPECL, LVDS, CML 122.880     MHz
    HCSL 0.2 400 MHz
    CMOS, Dual CMOS 0.2     250 MHz
    Supply Voltage V DD 3.3 V 3.135 3.3 3.465 V
    2.5 V 2.375 2.5 2.625 V
    1.8 V 1.71 1.8 1.89 V
    Supply Current IDD LVPECL (output enabled)     107 153 mA
    LVDS/CML (output enabled) 83 121 mA
    HCSL (output enabled)     86 126 mA
    HCSL-Fast (output enabled) 94 138 mA
    CMOS (output enabled)     87 127 mA
    Dual CMOS (output enabled) 92 141 mA
    Tristate Hi-Z (output disabled)     73 112 mA
    Temperature Stability   Frequency stability Grade A –20 20 ppm
    Frequency stability Grade B –10     10 ppm
    Frequency stability Grade C –7 7 ppm
    Total Stability1 F STAB Frequency stability Grade A –50     50 ppm
    Frequency stability Grade B –25 25 ppm
    Frequency stability Grade C –20     20 ppm
    Rise/Fall Time
    (20% to 80% VPP)
    TR/T F LVPECL/LVDS/CML 350 ps
    CMOS / Dual CMOS, (CL = 5 pF) 0.5 1.5 ns
    HCSL, FCLK>50 MHz         550 ps
    HCSL-Fast, FCLK>50 MHz 275 ps
    Duty Cycle DC All formats 45 55 %
    Output Enable (OE)2 VIH   0.7 × V DD V
    VIL           0.3 × V DD V
    TD Output Disable Time, FCLK> 10 MHz 3 µs
    TE Output Enable Time, FCLK> 10 MHz 20 µs
    Powerup Time tOSC Time from 0.9 × V DD until output fre-
    quency (FCLK) within spec
    10 ms
    Powerup VDD Ramp Rate V RAMP Fastest VDD ramp rate allowed on
    startup
            100 V/ms


    Skyworks差分晶体振荡器,545BAB122M880ABGR,Si545数据中心应用晶振,尺寸图


    Skyworks差分晶体振荡器,545BAB122M880ABGR,Si545数据中心应用晶振

    产品特点:

    可用于0.2 MHz至1500 MHz的任何频率
    超低抖动:80 fs典型RMS(12 kHz–20 MHz)
    出色的PSNR和电源抗扰度:–80 dBc Typ
    7ppm稳定性选项(-40至85°C)
    相同零件号的3.3 V、2.5 V和1.8 V VDD电源操作
    LVPECL、LVDS、CML、HCSL、CMOS和双CMOS输出选项
    2.5×3.2、3.2×5、5×7 mm封装选项石英晶体振荡器
    样品可用,交付周期为1-2周





    编码 进口晶振 系列 频率 输出 电压
    545BAA200M000BBG Skyworks晶振 Si545 200 MHz LVDS 1.8V, 2.5V, 3.3V
    545BAA000127BBG Skyworks晶振 Si545 644.53125 MHz LVDS 1.8V, 2.5V, 3.3V
    545BCA000127BBG Skyworks晶振 Si545 644.53125 MHz LVDS 1.8V, 2.5V, 3.3V
    545BAA100M000ABGR Skyworks晶振 Si545 100 MHz LVDS 1.8V, 2.5V, 3.3V
    545BAA106M250ABGR Skyworks晶振 Si545 106.25 MHz LVDS 1.8V, 2.5V, 3.3V
    545BAA25M0000BBGR Skyworks晶振 Si545 25 MHz LVDS 1.8V, 2.5V, 3.3V
    545BAA40M2500ABGR Skyworks晶振 Si545 40.25 MHz LVDS 1.8V, 2.5V, 3.3V
    545BAA52M0000BBGR Skyworks晶振 Si545 52 MHz LVDS 1.8V, 2.5V, 3.3V
    545BAA80M0000BBGR Skyworks晶振 Si545 80 MHz LVDS 1.8V, 2.5V, 3.3V
    545BAB100M000BBGR Skyworks晶振 Si545 100 MHz LVDS 1.8V, 2.5V, 3.3V
    545BAB122M880ABGR Skyworks晶振 Si545 122.88 MHz LVDS 1.8V, 2.5V, 3.3V
    545BAA106M250BBGR Skyworks晶振 Si545 106.25 MHz LVDS 1.8V, 2.5V, 3.3V
    545BAA125M000BBGR Skyworks晶振 Si545 125 MHz LVDS 1.8V, 2.5V, 3.3V
    545BAA78M1250BBGR Skyworks晶振 Si545 78.125 MHz LVDS 1.8V, 2.5V, 3.3V
    545BBA160M000ACG Skyworks晶振 Si545 160 MHz LVDS 1.8V ~ 3.3V
    545BAA250M000ACG Skyworks晶振 Si545 250 MHz LVDS 1.8V ~ 3.3V
    545BAA322M265ACG Skyworks晶振 Si545 322.265 MHz LVDS 1.8V ~ 3.3V
    545BCA50M0015ACG Skyworks晶振 Si545 50.0015 MHz LVDS 1.8V ~ 3.3V
    545BAA106M250ACG Skyworks晶振 Si545 106.25 MHz LVDS 1.8V ~ 3.3V
    545BAA700M000ACG 石英晶振 Si545 700 MHz LVDS 1.8V ~ 3.3V
    545BAA160M000BCG Skyworks晶振 Si545 160 MHz LVDS 1.8V ~ 3.3V
    545BAA40M2500ACG Skyworks晶振 Si545 40.25 MHz LVDS 1.8V ~ 3.3V
    545BAA000274ACG Skyworks晶振 Si545 322.265625 MHz LVDS 1.8V ~ 3.3V
    545BAA100M000BCGR Skyworks晶振 Si545 100 MHz LVDS 1.8V ~ 3.3V
    545BAA100M000ACGR Skyworks晶振 Si545 100 MHz LVDS 1.8V ~ 3.3V
    545BAA25M0000BCGR Skyworks晶振 Si545 25 MHz LVDS 1.8V ~ 3.3V
    545BAA125M000BCGR Skyworks晶振 Si545 125 MHz LVDS 1.8V ~ 3.3V
    545BAA10M0000BCGR Skyworks晶振 Si545 10 MHz LVDS 1.8V ~ 3.3V
    545BCA25M0000CCGR Skyworks晶振 Si545 25 MHz LVDS 1.8V ~ 3.3V
    545BCA27M0000CCGR Skyworks晶振 Si545 27 MHz LVDS 1.8V ~ 3.3V
    545BAA65M0000CCGR Skyworks晶振 Si545 65 MHz LVDS 1.8V ~ 3.3V
    545BAB125M000ACGR Skyworks晶振 Si545 125 MHz LVDS 1.8V, 2.5V, 3.3V
    545BAA100M000CCGR Skyworks晶振 Si545 100 MHz LVDS 1.8V, 2.5V, 3.3V
    545BAA125M000ACGR Skyworks晶振 Si545 125 MHz LVDS 1.8V, 2.5V, 3.3V
    545BAB122M880ACG Skyworks晶振 Si545 122.88 MHz LVDS 1.8V ~ 3.3V
    545BAA160M000BCGR Skyworks晶振 Si545 160 MHz LVDS 1.8V ~ 3.3V
    545BAA156M250ACG Skyworks晶振 Si545 156.25 MHz LVDS 1.8V ~ 3.3V
    545BCB147M500ACG Skyworks晶振 Si545 147.5 MHz LVDS 1.8V ~ 3.3V
    545BBA156M250ACG Skyworks晶振 Si545 156.25 MHz LVDS 1.8V ~ 3.3V
    545BAA644M500ACG Skyworks晶振 Si545 644.5 MHz LVDS 1.8V ~ 3.3V
    545BAA000292BCGR Skyworks晶振 Si545 161.1328 MHz LVDS 1.8V ~ 3.3V
    545BAA233M333BCGR Skyworks晶振 Si545 233.333 MHz LVDS 1.8V ~ 3.3V
    545BAA000292BCG Skyworks晶振 Si545 161.1328 MHz LVDS 1.8V ~ 3.3V
