      思佳讯LVPECL晶振,564AAAC000118BCG,Si564光纤通讯晶振

    • 产品型号:17168919
    • 频率:156.25 MHz
    • 尺寸:5.0x3.2mm
    • 产品介绍:思佳讯LVPECL晶振,564AAAC000118BCG,Si564光纤通讯晶振,进口晶振,Skyworks思佳讯晶振,型号:Si564,编码为:564AAAC000118BCG,频率为:156.25MHz,小体积晶振...
    • RoHS RoHS2


    思佳讯LVPECL晶振,564AAAC000118BCG,Si564光纤通讯晶振进口晶振,Skyworks思佳讯晶振,型号:Si564,编码为:564AAAC000118BCG,频率为:156.25MHz,小体积晶振尺寸:5.0x3.2mm封装,8垫脚贴片晶振,LVPECL输出差分晶振,石英晶振,有源晶振,差分晶体振荡器。具有超小型,轻薄型,低抖动,低功耗,低相位噪声,低电源电压,低耗能等特点。应用于:通讯设备,光模块,以太网,3G-SDI/12G-SDI/24G-SDI广播视频,服务器、交换机、存储、搜索加速,测试和测量,FPGA/ASIC时钟,物联网,无线网络,光纤通道等应用。

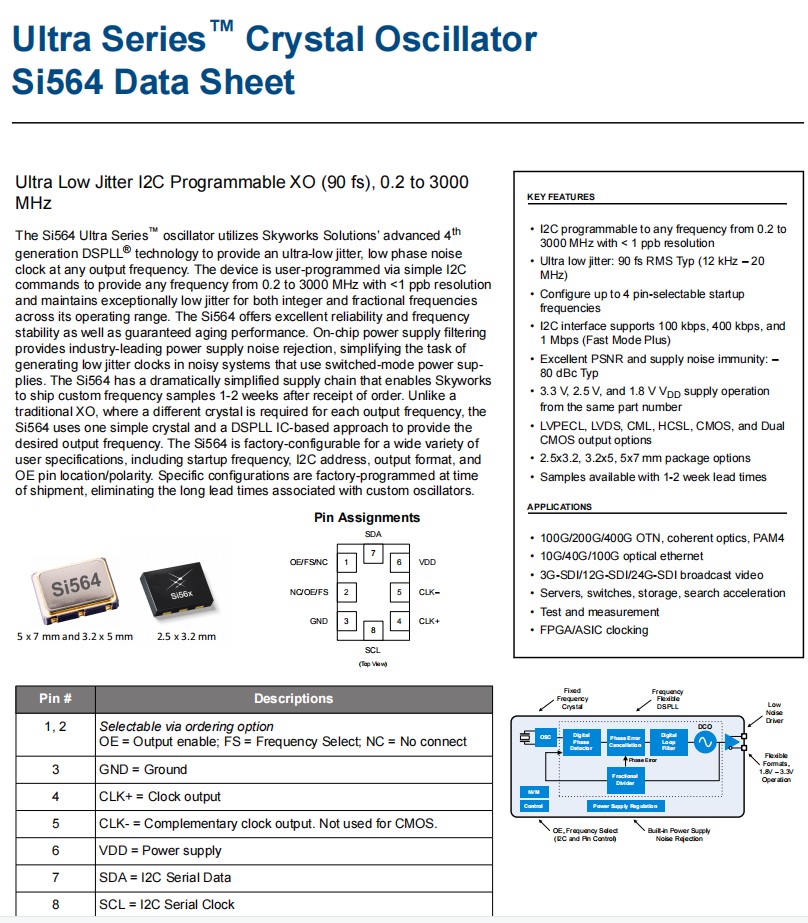

    Si564超系列™振荡器利用天空解决方案先进的第四代DSPLL®技术,在任何输出频率提供超低抖动、低相位噪声时钟。该设备通过简单的I2C命令进行用户编程,提供从0.2到3000 MHz的任何频率和<1 ppb分辨率,并在其工作范围内对整数和分数频率保持异常低的抖动。Si564石英贴片晶振提供了良好的可靠性和频率稳定性,以及保证老化性能。片上电源滤波提供了行业领先的电源噪声抑制,简化了在使用切换模式电源的有噪声系统中产生低抖动时钟的任务。Si564有一个大大简化的供应链,使Skyworks能够在收到订单1-2周后运送定制的频率的样品。与传统的XO不同,每个输出频率都需要不同的晶体,Si564使用一个简单的晶体和一种基于DSPLL ic的方法来提供所需的输出频率。Si564差分晶振可在工厂上配置各种用户规格,包括启动频率、I2C地址、输出格式和OE引脚位置/极性。特定的配置是在装运时由工厂编程的,消除了与自定义振荡器相关的长交货时间。


    思佳讯LVPECL晶振,564AAAC000118BCG,Si564光纤通讯晶振,参数表
    Parameter Symbol Test Condition/Comment Min Typ Max Unit
    Temperature Range TA   –40     85 ºC
    Frequency Range FCLK LVPECL, LVDS, CML 156.25     MHz
    HCSL 0.2 400 MHz
    CMOS, Dual CMOS 0.2     250 MHz
    Supply Voltage V DD 3.3 V 3.135 3.3 3.465 V
    2.5 V 2.375 2.5 2.625 V
    1.8 V 1.71 1.8 1.89 V
    Supply Current IDD LVPECL (output enabled)     110 160 mA
    LVDS/CML (output enabled) 90 130 mA
    HCSL (output enabled)     85 130 mA
    HCSL-Fast (output enabled) 93 142 mA
    CMOS (output enabled)     85 135 mA
    Dual CMOS (output enabled) 95 145 mA
    Tristate Hi-Z (output disabled)     73     mA
    Temperature Stability   Frequency stability Grade A –20 20 ppm
    Total Stability1 F STAB Frequency stability Grade A –50     50 ppm
    Rise/Fall Time
    (20% to 80% VPP)
    TR/T F LVPECL/LVDS/CML         350 ps
    CMOS / Dual CMOS
    (CL = 5 pF)
    0.5 1.5 ns
    HCSL, FCLK>50 MHz         550 ps
    HCSL-Fast, FCLK>50 MHz         275 ps
    Duty Cycle DC All formats 45 55 %
    Output Enable (OE),

    Frequency Select (FS0, FS1)2
    VIH   0.7 × V DD V
    VIL           0.3 × V DD V
    TD Output Disable Time, FCLK>10 MHz         3 µs
    TE Output Enable Time, FCLK>10 MHz 20 µs
    T FS Settling Time after FS Change 10 ms
    Powerup Time tOSC Time from 0.9 × V DD until output fre-
    quency (FCLK) within spec
            10 ms
    Powerup VDD Ramp Rate V RAMP Fastest VDDramp rate allowed on
    startup
            100 V/ms

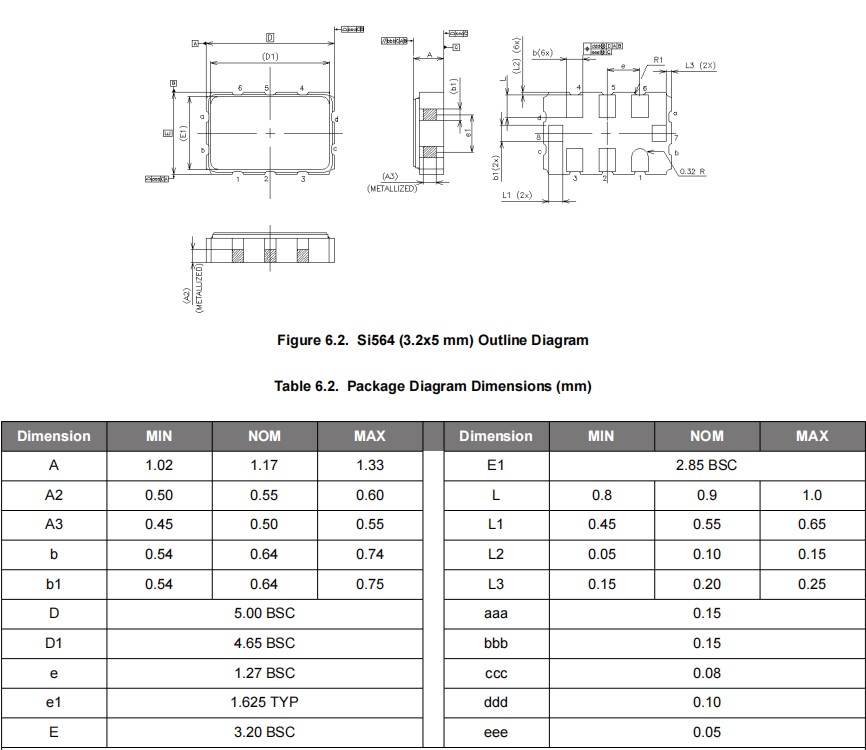

    思佳讯LVPECL晶振,564AAAC000118BCG,Si564光纤通讯晶振,尺寸图

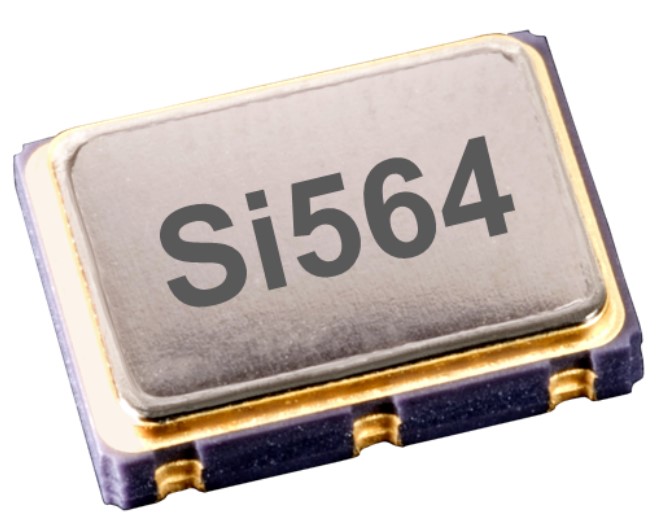

    思佳讯LVPECL晶振,564AAAC000118BCG,Si564光纤通讯晶振

    产品特点:

    I2C可编程至0.2至3000 MHz的任何频率,分辨率<1 ppb
    超低抖动:90 fs RMS Typ(12 kHz–20 MHz)
    最多配置4针可选启动频率
    I2C接口支持100 kbps、400 kbps和1 Mbps(Fast Mode Plus)
    出色的PSNR和电源抗扰度:–80 dBc Typ
    相同零件号的3.3 V、2.5 V和1.8 V VDD电源操作
    LVPECL、LVDS、CML、HCSL、CMOS和双CMOS输出选项
    2.5x3.2、3.2x5、5x7 mm封装选项石英晶体振荡器
    样品可用,交付周期为1-2周




    编码 晶振厂家 系列 频率 输出
    564AAAA000122BBG Skyworks晶振 Si564 1 GHz LVPECL
    564AAAA002021BBG Skyworks晶振 Si564 250 MHz LVPECL
    564AAAA002114ACG Skyworks晶振 Si564 2.556 GHz LVPECL
    564AAAA000163ACG Skyworks晶振 Si564 20 MHz LVPECL
    564AAAA000118ACG Skyworks晶振 Si564 156.25 MHz LVPECL
    564AAAA001785ACG Skyworks晶振 Si564 19.982 MHz LVPECL
    564AABA000121ACG Skyworks晶振 Si564 100 MHz LVPECL
    564AAAA000121ACG Skyworks晶振 Si564 100 MHz LVPECL
    564AAAA002028ACG Skyworks晶振 Si564 705.024 MHz LVPECL
    564AABA000112ACG Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA002021BCGR Skyworks晶振 Si564 250 MHz LVPECL
    564AAAA002021BCG Skyworks晶振 Si564 250 MHz LVPECL
    564AAAA002125BCGR Skyworks晶振 Si564 194.4 MHz LVPECL
    564AAAA000282BCGR Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA001785ACGR Skyworks晶振 Si564 19.982 MHz LVPECL
    564AAAA000163ACGR Skyworks晶振 Si564 20 MHz LVPECL
    564AAAB000798BCG Skyworks晶振 Si564 1 MHz LVPECL
    564AABA000121ACGR Skyworks晶振 Si564 100 MHz LVPECL
    564AAAA002138BCG Skyworks晶振 Si564 2.65 GHz LVPECL
    564AAAC000118BCG Skyworks晶振 Si564 156.25 MHz LVPECL
    564AAAA000122BCGR Skyworks晶振 Si564 1 GHz LVPECL
    564AAAB000798BCGR Skyworks晶振 Si564 1 MHz LVPECL
    564AAAA000780BCGR Skyworks晶振 Si564 30 MHz LVPECL
    564AAAA000121ACGR Skyworks晶振 Si564 100 MHz LVPECL
    564AAAA002028ACGR Skyworks晶振 Si564 705.024 MHz LVPECL
    564AAAA000282BCG Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA000780BCG 有源晶振 Si564 30 MHz LVPECL
    564AAAA002139BCG Skyworks晶振 Si564 2.67 GHz LVPECL
    564AAAA002114ACGR Skyworks晶振 Si564 2.556 GHz LVPECL
    564AAAA000163BCGR Skyworks晶振 Si564 20 MHz LVPECL
    564AAAA002139BCGR Skyworks晶振 Si564 2.67 GHz LVPECL
    564AAAC000118BCGR Skyworks晶振 Si564 156.25 MHz LVPECL
    564AAAA000118ACGR Skyworks晶振 Si564 156.25 MHz LVPECL
    564AAAA002138BCGR Skyworks晶振 Si564 2.65 GHz LVPECL
    564AAAA000122BCG Skyworks晶振 Si564 1 GHz LVPECL
    564AAAA002125BCG Skyworks晶振 Si564 194.4 MHz LVPECL
    564AAAA000112BCG Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA000112BCGR Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA000399BCGR Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA000399BCG Skyworks晶振 Si564 10 MHz LVPECL
    564AABA000112ACGR Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA000163BCG Skyworks晶振 Si564 20 MHz LVPECL
    564AABA002010ABG Skyworks晶振 Si564 1.611325 GHz LVPECL
    564AABA002010ACG Skyworks晶振 Si564 1.611325 GHz LVPECL
    564AAAA000112ACG Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA000514ACG Skyworks晶振 Si564 19.982 MHz LVPECL
    564AAAA000112ABGR Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA000122BBGR Skyworks晶振 Si564 1 GHz LVPECL
    564AAAA002021BBGR Skyworks晶振 Si564 250 MHz LVPECL
    564AABA002010ABGR Skyworks晶振 Si564 1.611325 GHz LVPECL
    564AAAA000112BBGR Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA000118ABGR Skyworks晶振 Si564 156.25 MHz LVPECL
    564AAAA000121ABGR Skyworks晶振 Si564 100 MHz LVPECL
    564AAAA000163ABGR Skyworks晶振 Si564 20 MHz LVPECL
    564AAAA001785ABGR Skyworks晶振 Si564 19.982 MHz LVPECL
    564AAAA002028ABGR Skyworks晶振 Si564 705.024 MHz LVPECL
    564AAAA002114ABGR Skyworks晶振 Si564 2.556 GHz LVPECL
    564AABA000121ABGR Skyworks晶振 Si564 100 MHz LVPECL
    564AABA000112ABGR Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA000780BBGR Skyworks晶振 Si564 30 MHz LVPECL
    564AAAA002138BBGR Skyworks晶振 Si564 2.65 GHz LVPECL
    564AAAA000163BBGR Skyworks晶振 Si564 20 MHz LVPECL
    564AAAA000282BBGR Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA002125BBGR Skyworks晶振 Si564 194.4 MHz LVPECL
    564AAAA000399BBGR Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA002139BBGR Skyworks晶振 Si564 2.67 GHz LVPECL
    564AABA002010ACGR Skyworks晶振 Si564 1.611325 GHz LVPECL
    564AAAA000112ACGR Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA000514ACGR Skyworks晶振 Si564 19.982 MHz LVPECL
    564AAAA000112ABG Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA000112BBG Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA000118ABG Skyworks晶振 Si564 156.25 MHz LVPECL
    564AAAA000121ABG Skyworks晶振 Si564 100 MHz LVPECL
    564AAAA000163ABG Skyworks晶振 Si564 20 MHz LVPECL
    564AAAA001785ABG Skyworks晶振 Si564 19.982 MHz LVPECL
    564AAAA002028ABG Skyworks晶振 Si564 705.024 MHz LVPECL
    564AAAA002114ABG Skyworks晶振 Si564 2.556 GHz LVPECL
    564AABA000121ABG Skyworks晶振 Si564 100 MHz LVPECL
    564AABA000112ABG Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA002125BBG Skyworks晶振 Si564 194.4 MHz LVPECL
    564AAAA000780BBG Skyworks晶振 Si564 30 MHz LVPECL
    564AAAA002139BBG Skyworks晶振 Si564 2.67 GHz LVPECL
    564AAAA002138BBG Skyworks晶振 Si564 2.65 GHz LVPECL
    564AAAA000282BBG Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA000399BBG Skyworks晶振 Si564 10 MHz LVPECL
    564AAAA000163BBG Skyworks晶振 Si564 20 MHz LVPECL
    564AAAB000798BBGR Skyworks晶振 Si564 1 MHz LVPECL
    564AAAB000798BBG Skyworks晶振 Si564 1 MHz LVPECL
    564AAAC000118BBGR Skyworks晶振 Si564 156.25 MHz LVPECL
    564AAAC000118BBG Skyworks晶振 Si564 156.25 MHz LVPECL
