首页进口晶振 Wi2Wi晶振Wi2wi压控晶振,V29-T-C12000-C-B-D-3-R-X,VC29石英晶振

Wi2wi压控晶振,V29-T-C12000-C-B-D-3-R-X,VC29石英晶振

产品型号：43103952
频率：120.000MHz
尺寸：14.0x9.0mm
产品介绍：Wi2wi压控晶振,V29-T-C12000-C-B-D-3-R-X,VC29石英晶振，美国进口晶振，Wi2wi威尔威晶振，型号：VC29系列晶振，编码为：V29-T-C12000-C-B-D-3-R-X，频率为：120.0...

Wi2wi压控晶振,V29-T-C12000-C-B-D-3-R-X,VC29石英晶振，美国进口晶振，Wi2wi威尔威晶振，型号：VC29系列晶振，编码为：V29-T-C12000-C-B-D-3-R-X，频率为：120.000MHz，小体积晶振尺寸：14.0x9.1x4.7mm封装，VCXO压控晶振，压控振荡器，六脚贴片晶振，有源晶体，COMS晶振，石英晶体振荡器，石英晶振。VC29系列电压控制晶体振荡器（VCXO）确保在苛刻的情况下有精确的频率。具有超低的相位噪声，较低的抖动，和在高振动环境下的优异性能，这款VCXO提供了标准频率和自定义频率。为您的原型输入需求、批量生产能力和有竞争力的价格提供快速周转抽样。有源晶振，具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压，高精度，高性能，高品质等特点。广泛应用于：通讯设备、无线网络，蓝牙模块，物联网，仪器仪表、汽车电子，医疗设备，安防设备，数码电子，智能家居等应用。

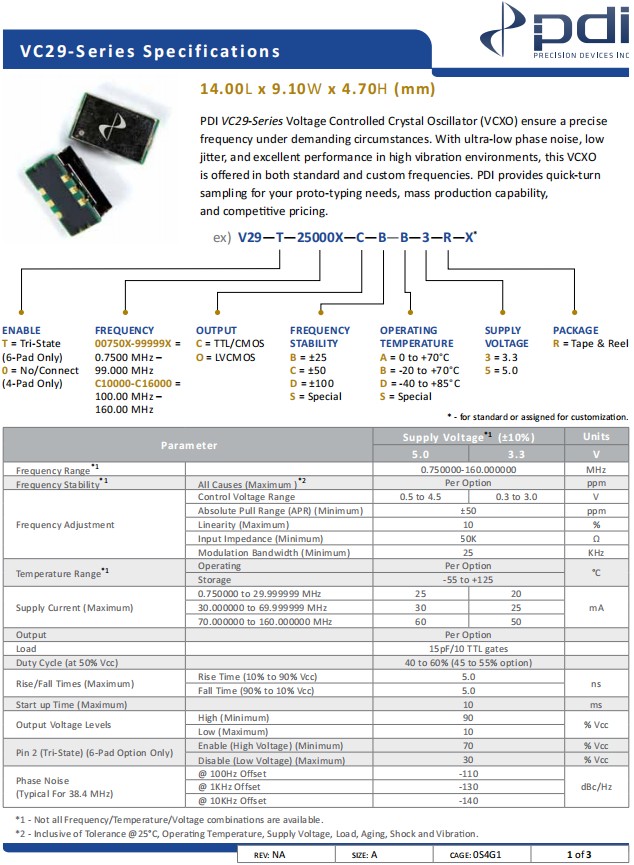

Wi2wi压控晶振,V29-T-C12000-C-B-D-3-R-X,VC29石英晶振,参数表

Parameter		Supply Voltage*1 (±10%)		Units
		5	3.3	V
Frequency Range*1		120.000		MHz
Frequency Stability*1	All Causes (Maximum )*2	Per Option		ppm
Frequency Adjustment	Control Voltage Range	0.5 to 4.5	0.3 to 3.0	V
	Absolute Pull Range (APR) (Minimum)	±50		ppm
	Linearity (Maximum)	10		%
	Input Impedance (Minimum)	50K		Ω
	Modulation Bandwidth (Minimum)	25		KHz
Temperature Range*1	Operating	Per Option
	Storage	-55 to +125
Supply Current (Maximum)	0.750000 to 29.999999 MHz	25	20
	30.000000 to 69.999999 MHz	30	25	mA
	70.000000 to 160.000000 MHz	60	50
Output		Per Option
Load		15pF/10 TTL gates
Duty Cycle (at 50% Vcc)		40 to 60% (45 to 55% option)
Rise/Fall Times (Maximum)	Rise Time (10% to 90% Vcc)	5
	Fall Time (90% to 10% Vcc)	5
Start up Time (Maximum)		10		ms
Output Voltage Levels	High (Minimum)	90		% Vcc
	Low (Maximum)	10
Pin 2 (Tri-State) (6-Pad Option Only)	Enable (High Voltage) (Minimum)	70		% Vcc
	Disable (Low Voltage) (Maximum)	30		% Vcc
Phase Noise (Typical For 38.4 MHz)	@ 100Hz Offset	-110
	@ 1KHz Offset	-130		dBc/Hz
	@ 10KHz Offset	-140

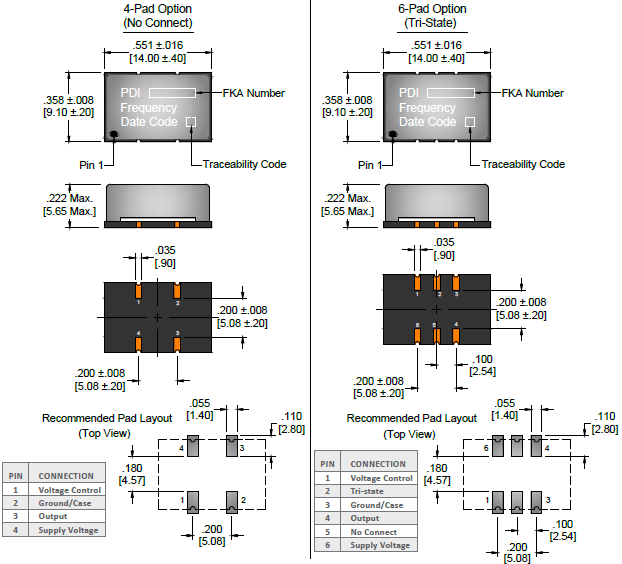

Wi2wi压控晶振,V29-T-C12000-C-B-D-3-R-X,VC29石英晶振,尺寸图

Wi2wi压控晶振,V29-T-C12000-C-B-D-3-R-X,VC29石英晶振
压控晶振（VCXO）是通过红外加控制电压使振荡效率可变或是可以调制的石英晶体振荡器，其振荡频率由晶体决定，可用控制电压在小范围内进行频率调整。VCXO 大多用于锁相技术、频率负反馈调制的目的。控制电压范围一般为0V至2V或0V至3V。VCXO的调谐范围为±100ppm至±200ppm。
