      有源晶振,石英晶振,西迪斯压控晶振,Model353晶振,进口振荡器

    • 产品型号:76457202
    • 频率:1-80MHZ

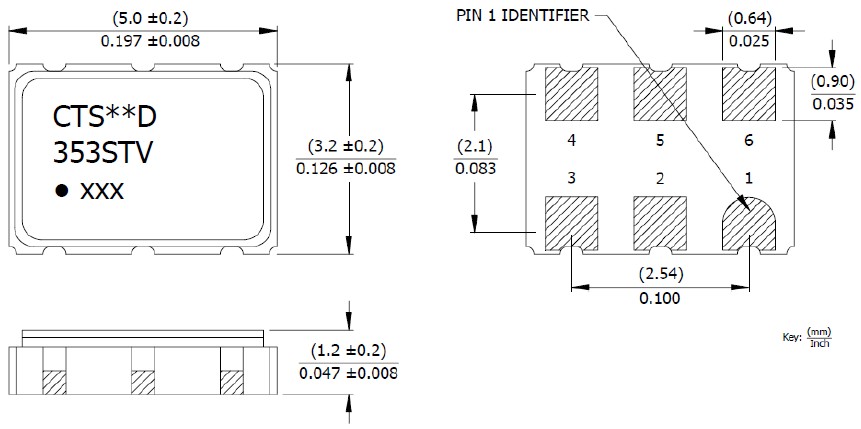

    • 尺寸:5.0*3.2mm
    • 产品介绍:产品广泛应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、汽车防盗报警系统、平板电脑、数字电视接收器、通讯设备、电波钟表、电脑、电子数码等高科...
    • RoHS RoHS2

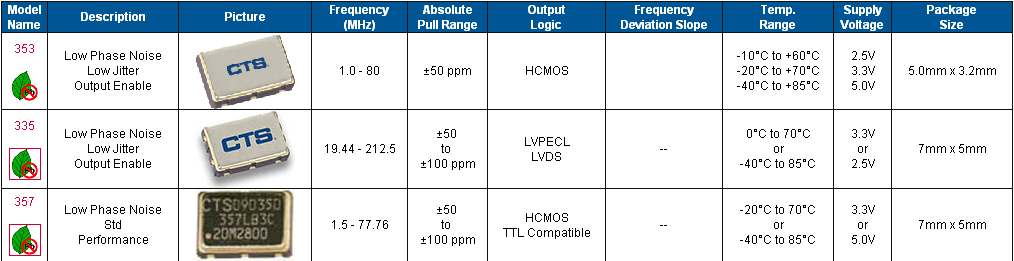

                  西迪斯压控晶振,Model353晶振,进口振荡器压控晶振(VCXO)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅.

    参数                              Model353晶振
    工作模式 基本 第三次泛音
    频率范围 1 MHz to 80MHz 1MHz  to 80MHz
    水晶切割 AT截法
    频率公差@ 25°C ±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
    频率稳定度公差1
    (工作温度范围,引用到25°C阅读)
    ±15 ppm, ±20 ppm, ±30 ppm,
    ±50 ppm, ±100 ppm
    工作温度范围1 -40°C to +85°C [All Stability Codes]
    -40°C to +105°C [Stability Code 3, 5, 6]
    -40°C to +125°C [Stability Code 5, 6]
    等效串联电阻 8.000 MHz - 9.999 MHz 150 Ohms maximum
    24.000 MHz - 53.999 MHz 150 Ohms maximum
    54.000 MHz - 120MHZ 100 Ohms maximum
    10.000 MHz - 15.999 MHz 60 Ohms maximum
    16.000 MHz - 40.000 MHz 50 Ohms maximum
    负载电容或共振模式(见订购信息更多的选项) 10pF, 12pF, 16pF, Series standard
    Capacitance(Shunt详细) 3.0 pF typical, 5.0 pF maximum
    激励功率 10 μW typical, 100 μW maximum
    老化@ + 25°C ±5 ppm/yr maximum
    绝缘电阻(@直流100 v)

    500M Ohms minimum
    储存温度范围 -40°C to +125°C
    回流条件下,按JEDEC j - std - 020 +260°C maximum, 10 Seconds maximum






       自从欧盟颁布各项绿色环保指令(如RoHS)后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.泰艺电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求之产品.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.

           美国西迪斯科技1896年成立以来,是一家专业石英频率控制元件制造商.主要产品包括『石英振荡子』、『石英振荡器』、『压控石英振荡器』、『温度补偿石英振荡器』,并且是美国唯一拥有生产『恒温控制石英振荡器』技术的制造商,完整的产品线提供一次性购足的服务.西迪斯电子以严谨的质量管制系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求.

    在技术文献及产品应用上, 石英晶体共振子的共振有三组不同定义及特性的共振频率.
    (1) 串联谐振频率及并联谐振频率 ( fs , fp )
         (series resonance frequency and parallel resonance frequency)
    (2) 谐振频率及反谐振频率 ( fr , fa )
         (resonance frequency and anti-resonance frequency)
    (3) 最大电导频率及最小电导频率 ( fm , fn )
     (maximum admittance frequency minimum admittance frequency).
    这三组频率的导纳(admittance)图, 可以从(图九)复数坐标清楚的看到
    串联偕振频率及并联偕振频率, fs and fp ,是分别由电导(real part of the admittance)最大和阻抗(real part of the electric input impedance)最大时的频率.
          谐振频率及反谐振频率, fr and fa , 分别是当电导等于零(纯电阻特性)的二个频率. 在这个时候, fr 的阻抗为 1 / Rr 而fa 的阻抗为 1/ Ra.
    在评估共振时的等效线路时, 串联谐振频率及并联谐振频率, fs and fp , 是最重要的二个频率参数. 对于串联谐振频率及并联谐振频率( fs and fp )二者的关系, 我们可以用下列公式来表达:

     公式中的C1及 L1 分别是(如图)中的动态电容(motional capacitance)及动态电感(motional conductance); Co 是静态电(shuntcapacitance).
