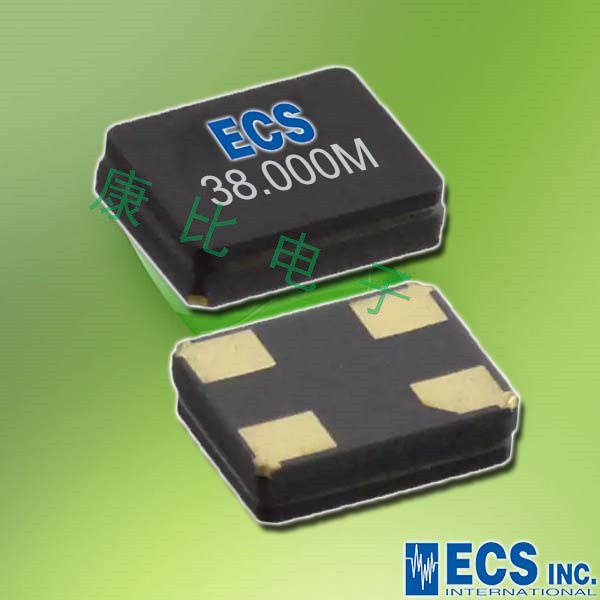

      ECS伊西斯ECX-33Q晶振,ECS-286.3-12-33Q-JES-TR四脚贴片晶振

    • 产品型号:86673688
    • 频率:8~54MHz
    • 尺寸:3.2x2.5mm
    • 产品介绍:ECS伊西斯ECX-33Q晶振,ECS-286.3-12-33Q-JES-TR四脚贴片晶振,ECS-270-18-33Q-DS,车载晶振,,ECS伊西斯晶振,美国进口晶振,ECX-33Q是一款小体积晶振,外形尺寸3.2...
    • RoHS RoHS2

    ECS伊西斯ECX-33Q晶振,ECS-286.3-12-33Q-JES-TR四脚贴片晶振,ECS-270-18-33Q-DS,车载晶振,,ECS伊西斯晶振,美国进口晶振,ECX-33Q是一款小体积晶振,外形尺寸3.2x2.5mm四脚贴片晶振,ECS-120-18-33Q-DS无源晶振,ECS-250-12-33Q-JES-TR石英晶振,SMD晶体,ECS-135.6-12-33Q-DS石英晶体谐振器,无铅环保晶振,具有超小型,轻薄型,耐热及耐环境特点,AEC-Q200合格,被广泛用于无线通讯晶振,工业设备晶振,智能手机晶振,平板电脑晶振,网络终端晶振,耐高温晶振,智能家居,汽车电子晶振,医疗设备晶振,数码电子等应用。

    ECS伊西斯ECX-33Q晶振,ECS-286.3-12-33Q-JES-TR四脚贴片晶振,ECS-270-18-33Q-DS,车载晶振,参数图
    ECSInc晶振规格 单位 ECX-33Q频率范围 石英晶振基本条件
    标准频率 f_nom 8.00MHZ~54.0MHZ 标准频率
    储存温度 T_stg -55°C ~ +125°C 裸存
    工作温度 T_use -55°C ~ +125°C 标准温度
    激励功率 DL 200μW Max. 推荐:1μW ~ 100μW
    频率公差 f_— l ±50 × 10-6 (标准),
    (±15 × 10-6 ~ ±50 × 10-6 可用)
    +25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.kangbidz.com
    频率温度特征 f_tem ±30 × 10-6/-20°C ~ +70°C 超出标准的规格请联系我们.
    负载电容 CL 8pF ,10PF,12PF,20PF 不同负载电容要求,请联系我们.
    串联电阻(ESR) R1 如下表所示 -40°C —  +85°C, DL = 100μW
    频率老化 f_age ±5 × 10-6 / year Max. +25°C,第一年

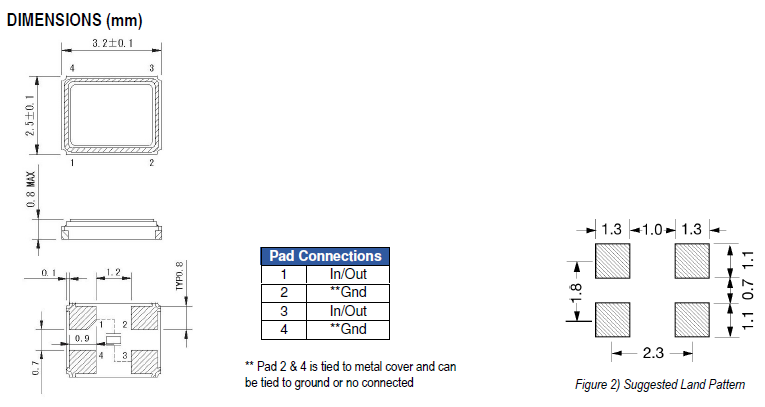

    ECS伊西斯ECX-33Q晶振,ECS-286.3-12-33Q-JES-TR四脚贴片晶振,ECS-270-18-33Q-DS,车载晶振,尺寸图


    ECS伊西斯ECX-33Q晶振,ECS-286.3-12-33Q-JES-TR四脚贴片晶振,ECS-270-18-33Q-DS,车载晶振
    自动安装时的冲击:
      石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
    每个封装类型的注意事项
    陶瓷包装晶振与SON产品
      在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
    ECS伊西斯ECX-33Q晶振,ECS-286.3-12-33Q-JES-TR四脚贴片晶振,ECS-270-18-33Q-DS,车载晶振

    陶瓷包装石英晶振
      在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
    (2)陶瓷封装贴片晶振
      在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
    (3)柱面式产品
      产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

    原厂编码 石英晶体厂家 型号 频率 工作温度
    ECS-120-12-33Q-JES-TR ECS Crystal ECX-33Q 12MHz -40°C ~ 125°C
    ECS-135.6-12-33Q-JES-TR ECS Crystal ECX-33Q 13.56MHz -40°C ~ 125°C
    ECS-147.4-12-33Q-JES-TR ECS Crystal ECX-33Q 14.7456MHz -40°C ~ 125°C
    ECS-160-12-33Q-JES-TR ECS Crystal ECX-33Q 16MHz -40°C ~ 125°C
    ECS-163.8-12-33Q-JES-TR ECS Crystal ECX-33Q 16.384MHz -40°C ~ 125°C
    ECS-184-12-33Q-JES-TR ECS Crystal ECX-33Q 18.432MHz -40°C ~ 125°C
    ECS-240-12-33Q-JES-TR ECS Crystal ECX-33Q 24MHz -40°C ~ 125°C
    ECS-250-12-33Q-JES-TR ECS Crystal ECX-33Q 25MHz -40°C ~ 125°C
    ECS-270-12-33Q-JES-TR ECS Crystal ECX-33Q 27MHz -40°C ~ 125°C
    ECS-286.3-12-33Q-JES-TR ECS Crystal ECX-33Q 28.63636MHz -40°C ~ 125°C
    ECS-300-12-33Q-JES-TR ECS Crystal ECX-33Q 30MHz -40°C ~ 125°C
    ECS-250-18-33Q-DS ECS Crystal ECX-33Q 25MHz -40°C ~ 125°C
    ECS-270-18-33Q-DS ECS Crystal ECX-33Q 27MHz -40°C ~ 125°C
    ECS-320-18-33Q-DS ECS Crystal ECX-33Q 32MHz -40°C ~ 125°C
    ECS-120-18-33Q-DS ECS Crystal ECX-33Q 12MHz -40°C ~ 125°C
    ECS-135.6-12-33Q-DS ECS Crystal ECX-33Q 13.56MHz -40°C ~ 125°C
    ECS-300-18-33Q-DS ECS Crystal ECX-33Q 30MHz -40°C ~ 125°C
    ECS-130-12-33Q-JES-TR ECS Crystal ECX-33Q 13MHz -40°C ~ 125°C
    ECS-320-12-33Q-JES-TR ECS Crystal ECX-33Q 32MHz -40°C ~ 125°C
    ECS-245.7-12-33Q-JES-TR ECS Crystal ECX-33Q 24.576MHz -40°C ~ 125°C
    ECS-200-12-33Q-JES-TR ECS Crystal ECX-33Q 20MHz -40°C ~ 125°C
    ECS-122.8-12-33Q-JES-TR ECS Crystal ECX-33Q 12.288MHz -40°C ~ 125°C
    ECS-143-18-33Q-DS ECS Crystal ECX-33Q 14.31818MHz -40°C ~ 125°C
    ECS-196.6-18-33Q-DS ECS Crystal ECX-33Q 19.6608MHz -40°C ~ 125°C
