首页进口晶振 IDT晶振LVPECL低损耗晶振,XUP535212.500JS6I,IDT仪器仪表设备6G晶振

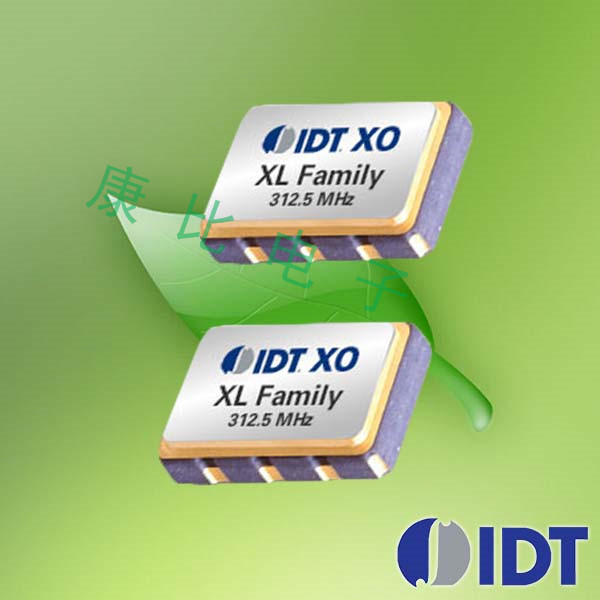

LVPECL低损耗晶振,XUP535212.500JS6I,IDT仪器仪表设备6G晶振

产品型号：19966619
频率：212.5MHz
尺寸：7.0x5.0mm
产品介绍：LVPECL低损耗晶振,XUP535212.500JS6I,IDT仪器仪表设备6G晶振,XUP535125.000JS6I,六脚贴片晶振，美国进口晶振，IDT艾迪悌晶振XUP系列，编码为：XUP535212.500JS6I，...

LVPECL低损耗晶振,XUP535212.500JS6I,IDT仪器仪表设备6G晶振,XUP535125.000JS6I,六脚贴片晶振，美国进口晶振，IDT艾迪悌晶振XUP系列，编码为：XUP535212.500JS6I，频率为：212.5MHz，小体积尺寸5.0x3.2mm，六脚贴片晶振，有源晶振，石英晶体振荡器。XUP是一种超精密LVPECL差分晶振，在12kHz至20MHz带宽上具有300fs的典型相位抖动。IDT XUP系列晶体振荡器的频率范围从16kHz到670MHz不等，采用了一系列专有的ASIC，重点关注降噪技术。四阶西格玛调制器将噪声降低到可与传统的大块石英和锯纹波振荡器相媲美的水平。XUP石英贴片晶振具有较短的前置时间、低成本、低噪声、较宽的频率范围、优异的环境性能，是一种超越传统技术的优良选择。XUP的稳定性高达±20ppm，具有非常快的标准和自定义频率传输。应用于：通讯设备，机顶盒、光端机、安防设备、路由器/交换机、仪器仪表、SATA，SAS，光纤通信，10G以太网及各种频率控制设备上。

LVPECL低损耗晶振,XUP535212.500JS6I,IDT仪器仪表设备6G晶振,XUP535125.000JS6I,六脚贴片晶振，参数表

Parameter

Symbol

Condition

Min

Typ

Max

Units

Output Frequency Range

FOUTR

212.5

MHz

Frequency Stability

Temperature = -20°C to +70°C

±20

±100

ppm

Temperature = -40°C to +85°C

±25

±100

ppm

Aging (1st year)

Ta = 25°C

Aging (10 years)

Ta = 25°C

Output Load

To V DD-2.0V

Ohms

Start-up Time

TST

Output valid time after VDD meets
minimum specified level

Output Rise Time

20% to 80% VPP, Std frequencies

400

Output Fall Time

80% to 20% VPP, Std frequencies

400

Output Clock Duty Cycle

TDTCY

50% VPP
<312.5MHz
>312.5MHz

45
40

55
60

Output Enable/ Disable Time

TOE

100

Period Jitter, RMS

J PER

Frequency = 156.25MHz

1.8

psec

Random Jitter

Frequency = 156.25MHz
Per MJSQ spec (Methodologies for
Jitter and Signal Quality specifications)

0.7

1.8

psec

Deterministic Jitter

psec

Total Jitter

psec

Phase Jitter (12kHz – 20MHz)

φJITTER

Standard frequencies @ 25°C, 3.3V

300

400

fsec

Phase Noise Performance
Frequency = 156.25MHz

φNOISE

100Hz of Carrier

-95

dBc/Hz

1kHz of Carrier

-115

dBc/Hz

10kHz of Carrier

-120

dBc/Hz

100kHz of Carrier

-129

dBc/Hz

1MHz of Carrier

-149

dBc/Hz

10MHz of Carrier

-156

dBc/Hz

Output Frequency (Standards)

F OUT

100MHz, 106.25MHz, 125MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz, 212,5MHz,250MHz, 300MHz, 312.5MHZ, 400MHz (Contact IDT for additional frequencies)

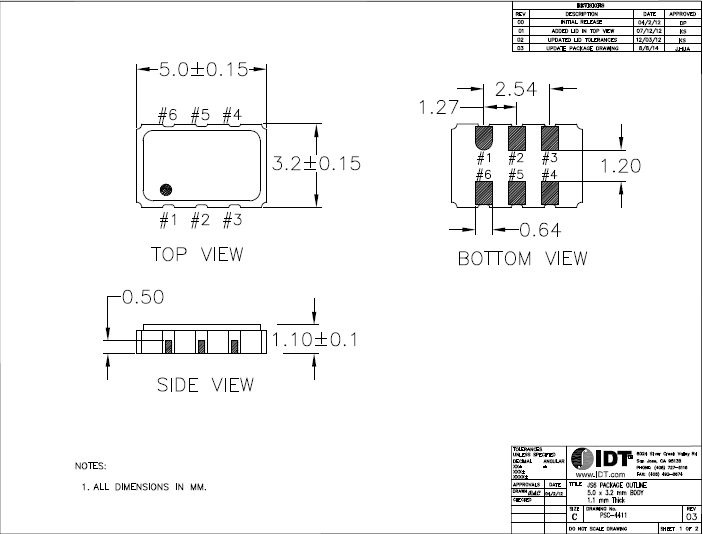

LVPECL低损耗晶振,XUP535212.500JS6I,IDT仪器仪表设备6G晶振,XUP535125.000JS6I,六脚贴片晶振，尺寸图

LVPECL低损耗晶振,XUP535212.500JS6I,IDT仪器仪表设备6G晶振,XUP535125.000JS6I,六脚贴片晶振
产品特点：
频率范围：0.016至670MHz
输出类型：LVPECL输出
频率稳定性：±20ppm、±25ppm、±50ppm或±100ppm
电源电压：1.8V、2.5V或3.3V石英晶体振荡器
相位抖动（1.875MHz至20MHz）：典型100fs
相位抖动（12kHz至20MHz）：典型300fs
包装选项：5.0毫米x 3.2毫米x 1.2毫米（JS6）
7.0毫米x 5.0毫米x 1.3毫米（JU6）
工作温度：-20°C至+70°C或-40°C至+85°C

原厂代码	品牌	差分晶振	型号	频率	输出
XUP535156.250JS6I8	IDT晶振	OSC 156.25MHZ SMD	XUP	156.25MHz	LVPECL
XUP536100.000JS6I	IDT晶振	OSC XO 100.0000MHZ LVPECL SMD	XUP	100MHz	LVPECL
XUP536125.000JS6I	IDT晶振	OSC XO 125.0000MHZ LVPECL SMD	XUP	125MHz	LVPECL
XUP536150.000JS6I	IDT晶振	OSC XO 150.0000MHZ LVPECL SMD	XUP	150MHz	LVPECL
XUP536156.250JS6I	IDT晶振	OSC XO 156.2500MHZ LVPECL SMD	XUP	156.25MHz	LVPECL
XUP736150.000JU6I	IDT晶振	OSC XO 150.0000MHZ LVPECL SMD	XUP	150MHz	LVPECL
XUP736156.250JU6I	IDT晶振	OSC XO 156.2500MHZ LVPECL SMD	XUP	156.25MHz	LVPECL
XUP736100.000JU6I	IDT晶振	OSC XO 100.0000MHZ LVPECL SMD	XUP	100MHz	LVPECL
XUP736125.000JU6I	IDT晶振	OSC XO 125.0000MHZ LVPECL SMD	XUP	125MHz	LVPECL
XUP536212.500JS6I	IDT晶振	OSC XO 212.5000MHZ LVPECL SMD	XUP	212.5MHz	LVPECL
XUP736212.500JU6I	IDT晶振	OSC XO 212.5000MHZ LVPECL SMD	XUP	212.5MHz	LVPECL
XUP535100.000JS6I8	IDT晶振	OSC XO 100.000MHZ LVPECL SMD	XUP	100MHz	LVPECL
XUP535125.000JS6I8	IDT晶振	OSC 125MHZ SMD	XUP	125MHz	LVPECL
XUP535150.000JS6I8	IDT晶振	OSC 150MHZ SMD	XUP	150MHz	LVPECL
XUP535212.500JS6I8	IDT晶振	OSC 212.5MHZ SMD	XUP	212.5MHz	LVPECL
XUP535100.000JS6I	IDT晶振	OSC XO 100.000MHZ LVPECL SMD	XUP	100MHz	LVPECL
XUP535125.000JS6I	IDT晶振	OSC 125MHZ SMD	XUP	125MHz	LVPECL
XUP535150.000JS6I	IDT晶振	OSC 150MHZ SMD	XUP	150MHz	LVPECL
XUP535156.250JS6I	IDT晶振	OSC 156.25MHZ SMD	XUP	156.25MHz	LVPECL
XUP535212.500JS6I	IDT晶振	OSC 212.5MHZ SMD	XUP	212.5MHz	LVPECL
