首页进口晶振KDS晶振,贴片晶振,DX1008JS晶振

KDS晶振,贴片晶振,DX1008JS晶振

产品型号：11245541
频率：48~120MHZ

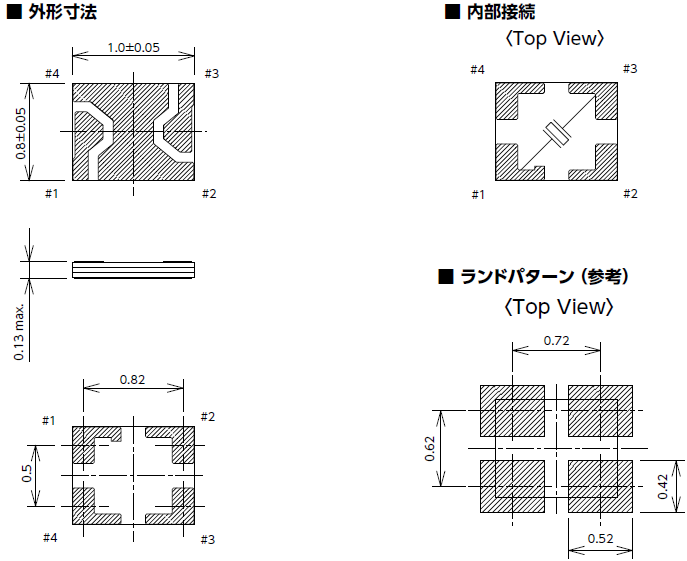

尺寸：1.0*0.8*0.13mm
产品介绍：小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身小型,薄型,重...

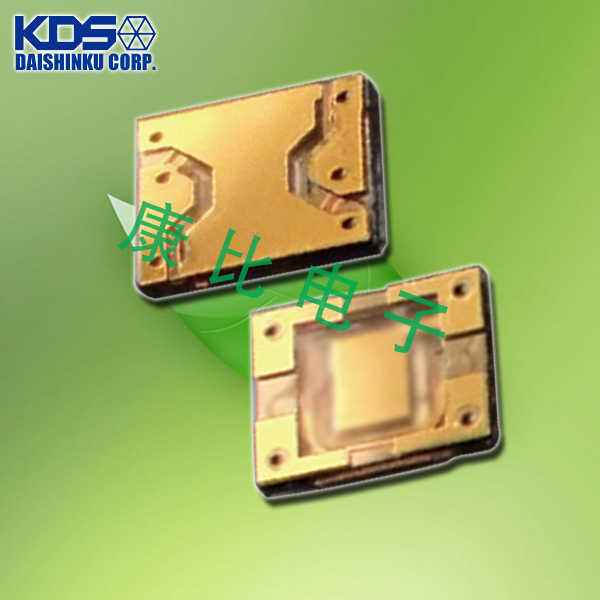

KDS晶振,贴片晶振,DX1008JS晶振,是目前史上小型1008贴片晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有AT切,BT切.其它切型还有CT,DT,GT,NT等.

KDS晶振规格	单位	DX1008JS晶振频率范围	石英晶振基本条件
标准频率	f_nom	48.00MHZ~120.0MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-30°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW～100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.http://www.kangbidz.com/
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

KDS晶振各项注意事项:
晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.KDS晶振,贴片晶振,DX1008JS晶振
7-1:机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
7-2:PCB设计指导
(1)理想情况下,机械蜂鸣器应安装在一个独立于压电石英晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2)在设计时请参考相应的推荐封装.
(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.
(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存晶振时,会影响有源晶振频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:
温度:+15°C至+35°C,湿度25%RH至85%RH
(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

1965开始批量生产的晶体谐振器零件.

1970东京办事处.

1974建川厂（现凉厂）最高可能的大规模生产在世界人造石英晶体.

1977建立大真空（美国）有限公司开始向美国市场供应石英晶体谐振器.

1981建立大真空（香港）公司开始提供音叉型石英晶体谐振器的香港和中国市场.

1984完成独立中心实验室.开德岛工厂（现在的德岛生产部）作为人造石英晶体的稳定的生产基地,部分设备和石英谐振器.开始大规模生产光学低通滤波器.

1987开名古屋办事处.开始的温补晶体振荡器（TCXO）生产和电压控制晶体振荡器（VCXO）.

1993建立了天津该公司开始音叉型石英晶体谐振器的海外生产.

1998（获得QS9000质量标准/汽车质量保证管理体系.）

2000获得ISO14001（国际标准化组织的环境管理系统）.

2003成立上海锐致国际贸易有限公司加强在中国的销售.以和谐电子公司为本公司合并的子公司加强石英器件业务.2010建立大真空（泰国）有限公司

2013东京证券交易所上市第一节.KDS晶振,贴片晶振,DX1008JS晶振

日本大真空株式会社KDS晶振,于1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS晶振)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5亩.
日本大真空株式会社KDS晶振品牌实力见证未来,KDS晶振集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有压控晶体振荡器,贴片晶振,陶瓷雾化片,32.768KHZ钟表晶振,温补晶振的生产工厂,而天津KDS晶振工厂是全球石英晶振生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断.
