首页进口晶振振荡器FCXO-03L,5032四脚有源晶振,River有源贴片晶体

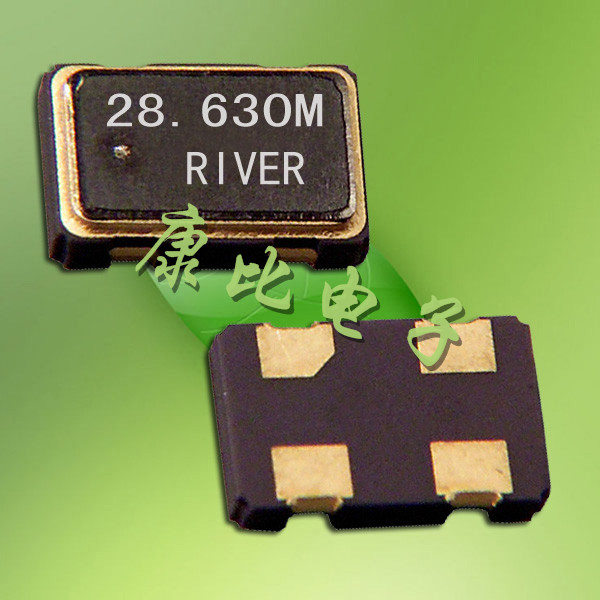

振荡器FCXO-03L,5032四脚有源晶振,River有源贴片晶体

产品型号：11679913
频率：1.5~60MHZ

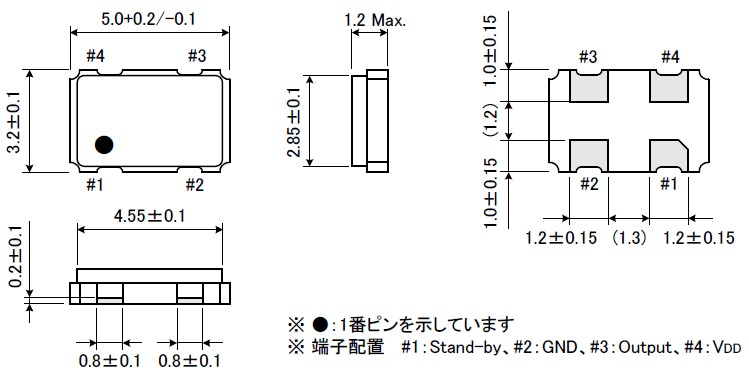

尺寸：5.0*3.2mm
产品介绍：RIVER ELETEC经过60多年的发展现已成为一个以研发和生产晶振为核心业务的日本上市公司,公司产品广泛应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、...

振荡器FCXO-03L,5032四脚有源晶振,River有源贴片晶体有源石英晶振,无论是温补晶体也好,压控晶振也罢,产品均采用了,离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升：１.微调后调整频率能控制在±2ppm,一般只能保持在±５ppm；２.产品的激励功率相关性参数有大幅提升；３.产品的长期老化率可保证在±2ppm之内5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

型号	FCXO-03L
频率范围	1.5~60.000MHZ
负载（pf）	8pf、10pf以及客户指定
精度（ppm）	15 20 30 50
工作温度	-20 ～ +70℃ -30 ～ +85℃ -40 ～ +85℃
周波数温度特性	15ppm 20ppm 30ppm 50ppm
保存温度特性	-40 +85℃
直列抵抗(Ω)	8.000～9.000MHz：500 Max 500 9.000～9.500MHz：250 Max 250 9.500～10.000MHz：200 Max 200 10.000～12.000MHz：150 Max 150 12.000～16.000MHz：100 Max 100 16.000～30.000MHz： 70 Max 070 30.000～60.000MHz： 50 Max 050
电压	2.5V 3.3V以及客户指定

量测负性阻抗:
石英晶体共振子的两端往振荡电路看过去,排除共振子以外的所有阻抗特性质总和,振荡电路上必须提供足够大的增益来补偿共振子共振时的机械能损耗,也就是放大器为一个能量源,若负性阻抗的能量源大于振荡电路的损耗时,能源回路为平衡状态此回路为稳定振荡,负性阻抗不是产品规格参数,但却是振荡线路设计时很重要的性能指针.正确的选取Cg/Cd的值将有利于振荡电路的工作稳定,并能使振荡频率能满足使用的频率要求.
其选取的步骤如下：
首先应该按照-R的需求选择Cg/Cd,在满足TS的情况下应尽量选取电容小一些,以保持较高的–R确保电路振荡的稳定性.当无法满足-R要求时应考虑对IC的特性重新评估、选择.
※ -R的计算公式：-R = gm/ {ω2 *（Cg*Cd）} gm为互导,单位：S（西门子）
※ 早期测试-R的仪器有HP-4195A等,但现阶段皆改为crystal搭配VR实测法.
※ -R的要求(标准)： -R≧ 3~10 Max ESR. ,若-R低于3倍时会因石英谐振器与电路的匹配不良而容易出现不起振或振荡不稳定、振荡启动时间延长等问题.
