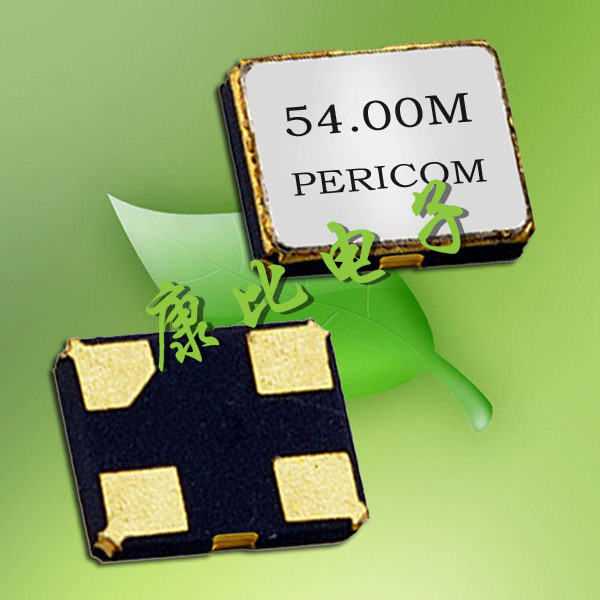

      石英晶振,贴片晶振,FH2520晶体,百利通亚陶晶振,进口石英晶振

    • 产品型号:76030732
    • 频率:16~66.000MHZ

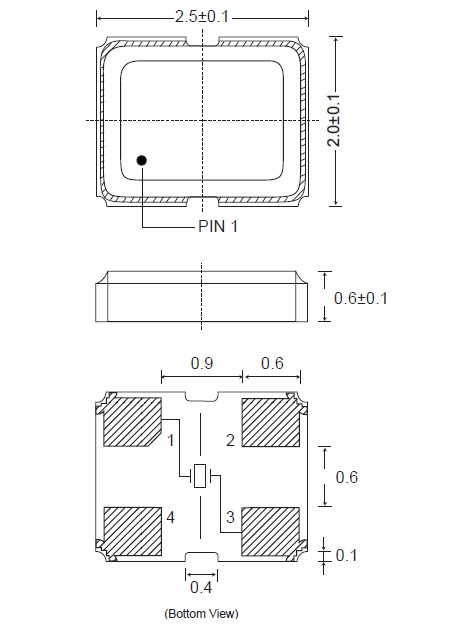

    • 尺寸:2.5*2.0mm
    • 产品介绍:百利通亚陶产品应用范围包含行动电话、平板电脑、卫星通讯、车载系统、全球定位系统、个人电脑、无线通信及家用产品等,扮演基本信号源产生、传递、滤波等功能.持续...
    • RoHS RoHS2

          FH2520晶体,百利通亚陶晶振,进口石英晶振亚陶科技是美商Pericom集团 (NASDQ: PSEM) 的子公司,在2010年,亚陶科技正式更名为「百利通亚陶科技股份有限公司」,公司英文名字则是PSE Technology Corporation,(PSE是撷取母公司Pericom与品牌名Saronix Ecera的第一个字母而组成).SaRonix-eCera仍为Pericom公司频率控制产品的品牌.

    进口石英晶振说明 FH2520晶体规格
    频率范围 16~66.000MHZ
    频率稳定度 A:±100  B:±50   C: ±30  D: ±25
    输出电平 CMOS
    工作温度 -10℃~+60℃,-20℃~+70℃,或客户要求
    保存温度 -40℃~+85℃
    负载电容 15pF
    输出对称 40% ~ 60% or 45% ~ 55%(at 55%V DC)
    包装

    3000/pcs



            请测量使用示波器或频率计数器晶体的两个端子的信号,如果频率不在规定范围内,它的输出波形的幅度是不够的(例如超过+/-200ppm的),请按照步骤2-3步骤2-5.
    The formula for Capacitances versus Frequency is as following:
    该公式的电容与频率是如下:
     FL = FR * (1 + C1 / 2 * (C0 + CL) ) where
    该曲线代表电容变化与频率变化(频率pullability)变化的变化:
    如果由频率计数器测量的频率比目标频率高,要增加电容(CL,或Cd以及C 8)的值,以降低频率到目标频率,反之亦然.请检查波形幅度是否改善或没有经过我们调整频率.如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况.该晶体应正常后,谐振点的调整.如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进:
    方法1:降低产品线路外部电容(Cd和CG)的值,并通过晶体具有较低负载电容(CL).
    方法2:采用小电阻(RR)的晶体.
    方法3:使用镉和CG的不等价的设计.
    我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.我们建议您使用上面的方法来节省成本,保证安全.请用频率计数器来测量所述晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进.如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率.请采用晶体具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大.

           百利通亚陶科技承诺所有的运作皆遵守本地国家的法律,并符合国际上所共同认知环保与社会责任的标准,成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司. 我们将持续关注企业社会责任各项新议题,使本公司更加完整并落实企业社会责任所有面向. 百利通亚陶科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.
