首页进口晶振无源晶振GA324,CTS晶振原装正品,国外进口晶振

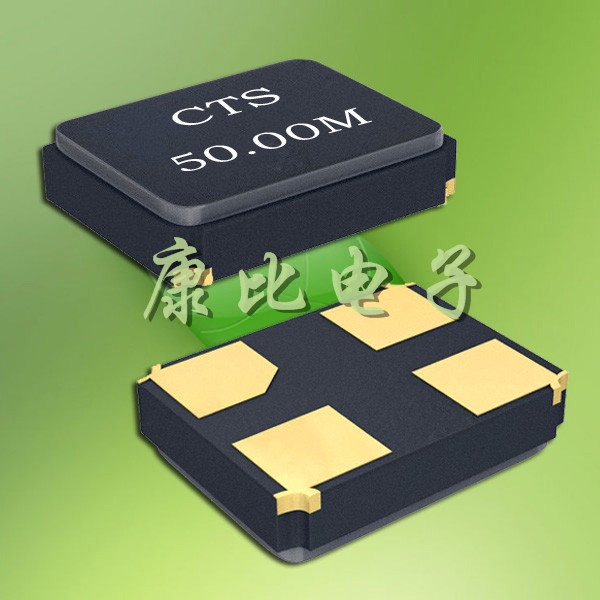

无源晶振GA324,CTS晶振原装正品,国外进口晶振

产品型号：7526711
频率：12~120MHZ

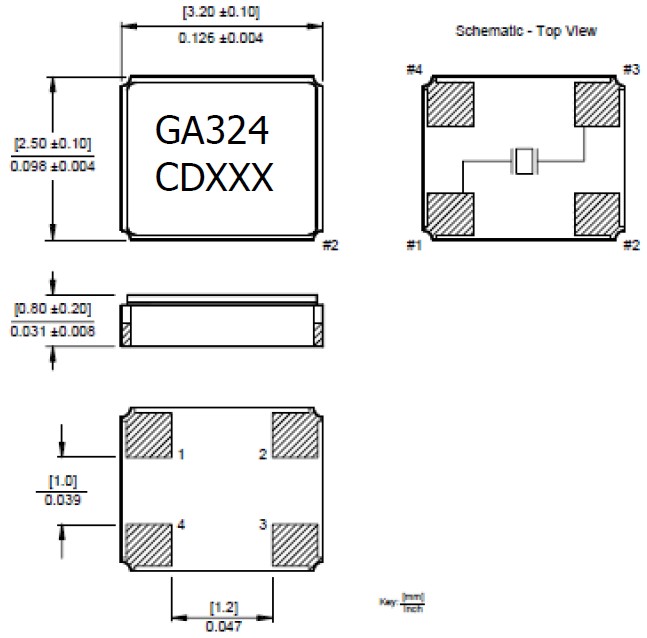

尺寸：3.2*2.5mm
产品介绍：产品广泛应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、汽车防盗报警系统、平板电脑、数字电视接收器、通讯设备、电波钟表、电脑、电子数码等高科...

无源晶振GA324,CTS晶振原装正品,国外进口晶振超小型石英晶片的设计:石英晶片的长宽尺寸已要求在±0.00２mm内,由于晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作,从而导致产品在客户端不能正常使用,研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此晶片设计的计算机程序,该程序晶片外形尺寸已全面应用并取得很好的效果.超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.

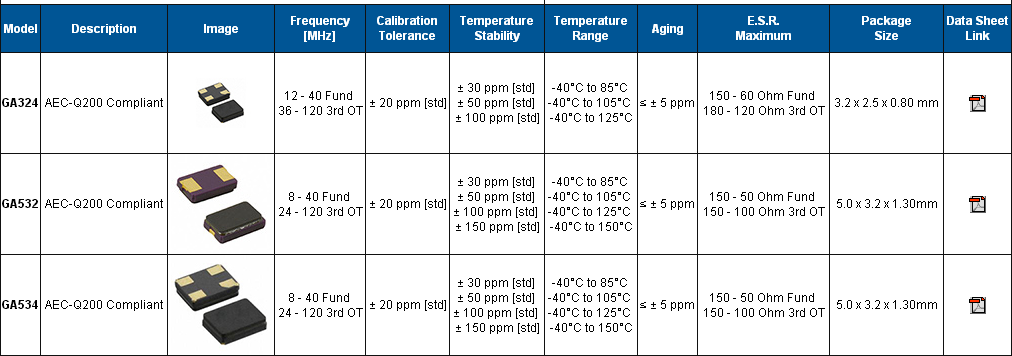

参数	GA324晶振
工作模式	基本		第三次泛音
频率范围	12 MHz to 40 MHz		36MHz to 120 MHz
水晶切割	AT截法
频率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
频率稳定度公差1 (工作温度范围,引用到25°C阅读)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作温度范围1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串联电阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
负载电容或共振模式(见订购信息更多的选项)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt详细)	3.0 pF typical, 5.0 pF maximum
激励功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
绝缘电阻(@直流100 v)	500M Ohms minimum
储存温度范围	-40°C to +125°C
回流条件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

自从欧盟颁布各项绿色环保指令（如RoHS）后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.西迪斯电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求之产品.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.

CTS公司(NYSE:CTS),成立于1896年,是全球领先的设计和制造不同的电子元件,传感器和执行器.CTS的汽车产品部门运营多个生产地点在北美,欧洲和远东地区.CTS汽车产品供应全球汽车oem和第二层供应商与扶轮和线性位置传感器、旋转执行器和电子油门踏板模块.CTS汽车产品部门还提供商业组件,重型车辆和小型引擎市场定制的传感和驱动组件.最近添加的CTS的汽车制造能力在东欧和中国生产设施.与操作在台湾,中国,新加坡,以及北美,CTS的电子元件部生产一系列广泛的频率控制装置,陶瓷射频过滤器/双工器,EMI / RFI滤波器、电容器、开关、旋转和线性电位计、电阻和电阻/电容网络和热管理组件.主要市场包括医疗,国防和航空航天、工业控制、电源管理、通信、计算机和电子网络.

常温产品特性:

常温产品特性有时也称为室温产品特性,一般是指产品在环境温度为25℃,相对湿度为50%左右时所测量出来的电性能参数,主要是频率,电阻,激励功率相关性及电容比等指标.

1.1、常温下产品的频率主要是观察其稳定性与一致性.稳定性是相对于单个产品而言,一方面要求产品在测试仪上重复测试时,频率变化量要小,好产品频率变化量可以小于±0.5ppm,与产品频率高低及TS大小有关,一般情况下,频率越高变化量越大,TS越大变化量越大,测量指标一般是FL,若是FR则不存在TS的问题；另一方面要求产品在电路中工作时不出现频率漂移,也就是说产品频率不要跑到几百甚至几千ppm去,一般情况下只有高频（27M以上）产品才会有这个问题,尤其是3RD产品.

如果频率不稳定,偏移的幅度上百ppm或同时伴有C0偏小现象,应考虑胶点是否松动.

　　1.2、对于一条相对成熟的生产线来说,产品在常温下的频率稳定性一般不会出现问题,比较常见的是产品的一致性（散差）,尤其是高频的小公差产品一致性往往不如人意.一致性考虑是多个产品的频率公差,在测试系统中,观察FL的正态分布图可以很直观的了解产品的一致,也可以使用仪器测试系统中的CPK计算功能,通过CPK来衡量产品的一致性. CL = C51 * C52 / (C51 + C52) + C0 + Cs.
