首页进口晶振日本进口晶体,贴片晶振DMX-26S,无铅晶体,1TJS060FJ4A901Q

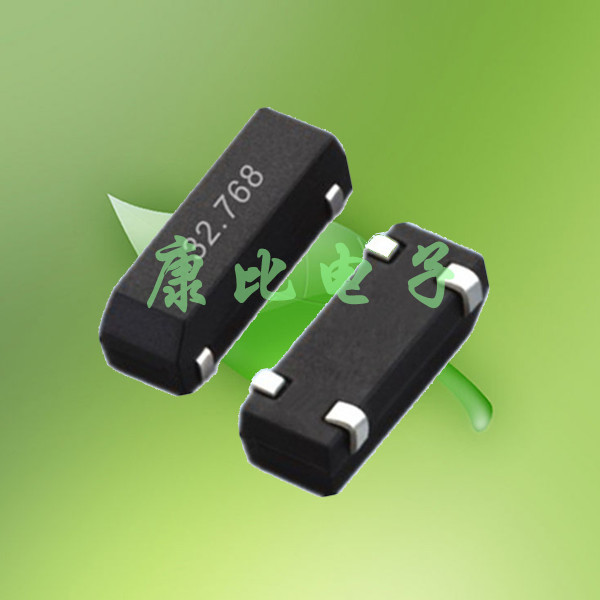

日本进口晶体,贴片晶振DMX-26S,无铅晶体,1TJS060FJ4A901Q

产品型号：75951933
频率：32.768KHZ

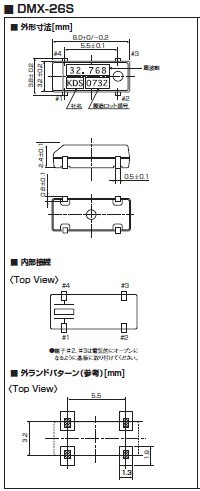

尺寸：8.0*3.8mm,详解请浏览PDF
产品介绍：高精度表面贴片型晶体谐振器,“1TJS060FJ4A901Q”,最适用于移动通信终端的基准时钟等移动通信领域.小型,薄型具备各类移动通信的基准时钟源用频率,优良的电气特性,...

日本进口晶体,贴片晶振DMX-26S,无铅晶体小型贴片石英晶振主要采用了,“1TJS060FJ4A901Q”,先进的晶片的抛光工艺技术,是晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升.改变了传统的生产工艺,使产品在各项参数得到了很大的改良.

料号	DMX-38
频率范围	32.768KHZ
负载电容	12.5pf
励振ベ	10μW (200μW max.)
周波数偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波数温度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存温度范围	ー40～150℃
信頼性仕様	AEC-Q200
标准包装	3000/pcs

电气品质因子( Quality Factor, Q ):
对于石英晶体共振子, “1TJS060FJ4A901Q”,电气质量因子Q是很重要的一个特性. 电气质量因子可以用下列公式(6)表示 :

牵引率( Pullability ) 及敏感度( Trim Sensitivity ).石英晶体共振子应用在并联振荡线路上, 振荡频率与负载电容CL有很大的关系. 这在前面的公式(3)就可以看到. (如图) 是以并联振荡线路上FL频率对负载电容CL的变化曲线示意图. 频率的“牵引率”指的是负载电容CL1的频率FL1到负载电容CL2的频率FL2的频率变化. 在(如图)中可以是FL1(CL=24pF)与FL2(CL=10pF)的频率变化值. 在这个例子中的频率牵引率是 220 ppm. 若我们将CL1与CL2的负载电容值趋近极小化(曲线作数学上的微分), 就会得到曲线的切线值. 这个切线值就是用某一个负载电容的敏感度( trim sensitivity ).

1959大和喀左长谷川在神户市成立加工电子零件和石英晶体.
1965开始批量生产的晶体谐振器零件.
1970东京办事处.
1976打开宫崎厂（目前九州大真空公司）为音叉型石英晶体谐振器生产.
1981建立大真空（香港）公司开始提供音叉型石英晶体谐振器的香港和中国市场.
1985开德岛第二厂开始生产陶瓷产品打开配送中心在加古川市.
1989更改公司名称大真空第三十周年.建立了PT.KDS印度尼西亚启动海外生产晶体谐振器.
1996取得ISO9001（国际标准化组织质量管理标准）.
2001扩大生产规模天津该公司地板
2003成立上海锐致国际贸易有限公司加强在中国的销售.以和谐电子公司为本公司合并的子公司加强石英器件业务.
2010建立大真空（泰国）有限公司
2012扩大在加古川市中央实验室的地板尺寸.

大真空电子多年来在环保工作上持续努力,“1TJS060FJ4A901Q”,期望藉由环境管理、自发且持续的改善,达到改善环境、减少环境冲击的实质目的.本公司于2002年6月开始推行ISO 14001环境管理系统,持续改善整体环境并有助提高经营绩效,同时强化内外销竞争力与提升公司形象.我们承诺将会持续维护ISO 14001环境管何可能污染环境的因素,善尽社会责任.藉由环境稽核确认环境改善绩效,使公司所有活动过程均能达成环境目标及标的,并期望透过全体员工共同努力,贡献爱护地球的一份心力.
