首页进口晶振晶振DSF753SAF,进口石英振荡器,大真空晶振北京经销商,1D21407AQ3

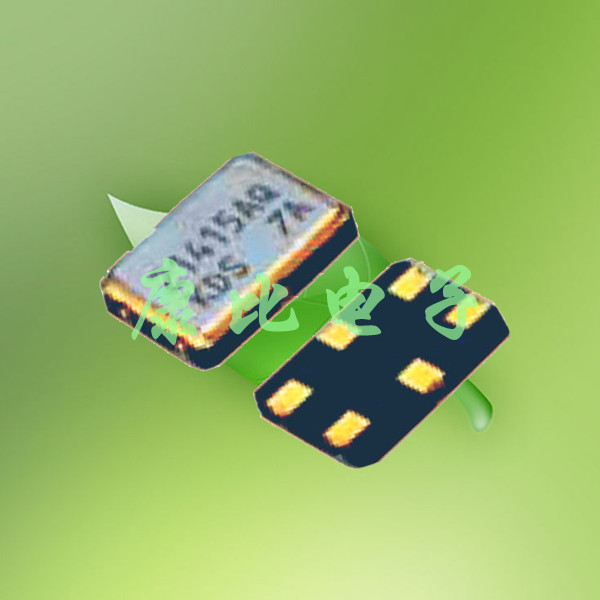

晶振DSF753SAF,进口石英振荡器,大真空晶振北京经销商,1D21407AQ3

产品型号：75881571
频率：8.0~45MHZ

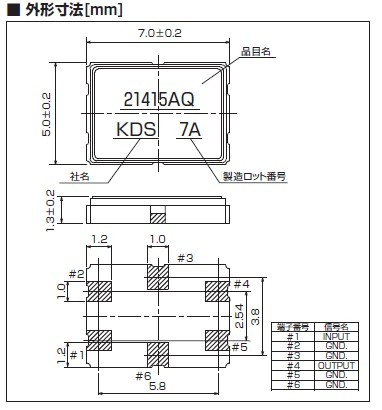

尺寸：7.0*5.0mm,详解请浏览PDF
产品介绍：温补晶体（TCXO）贴片晶振,“1D21407AQ3”,度稳定性：0.5PPM?2.0PPM,作温度范围: 30度?85度,源电压：1.8V?3.3V,度电压控制功能,界上最薄的晶振封装,频率：26兆...

晶振DSF753SAF,进口石英振荡器,大真空晶振北京经销商,“1D21407AQ3”,有源石英晶振,无论是温补晶体也好,压控晶振也罢,产品均采用了,离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升：１.微调后调整频率能控制在±2ppm,一般只能保持在±５ppm；２.产品的激励功率相关性参数有大幅提升；３.产品的长期老化率可保证在±2ppm之内.

料号	DSF753SA
频率范围	8.0~45MHZ
负载电容	7pf 8pf 9pf 10pf 12pf 20pf
励振ベ	10μW (200μW max.)
周波数偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波数温度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存温度范围	ー40～150℃
信頼性仕様	AEC-Q200
电压	1.8V 2.5V 3.3V 5V

在技术文献及产品应用上, “1D21407AQ3”,石英晶体共振子的共振有三组不同定义及特性的共振频率.
(1) 串联谐振频率及并联谐振频率 ( fs , fp )(series resonance frequency and parallel resonance frequency)
(2) 谐振频率及反谐振频率 ( fr , fa )(resonance frequency and anti-resonance frequency)
(3) 最大电导频率及最小电导频率 ( fm , fn )(maximum admittance frequency minimum admittance frequency).
这三组频率的导纳(admittance)图, 可以从(如图)复数坐标清楚的看到.
串联偕振频率及并联偕振频率, fs and fp ,是分别由电导(real part of the admittance)最大和阻抗(real part of the electric input impedance)最大时的频率.
谐振频率及反谐振频率, fr and fa , 分别是当电导等于零(纯电阻特性)的二个频率. 在这个时候, fr 的阻抗为 1 / Rr 而fa 的阻抗为 1/ Ra.
在评估共振时的等效线路时, 串联谐振频率及并联谐振频率, fs and fp , 是最重要的二个频率参数. 对于串联谐振频率及并联谐振频率( fs and fp )二者的关系, 我们可以用下列公式来表达:

公式中的C1及 L1 分别是(如图)中的动态电容(motional capacitance)及动态电感(motional conductance); Co 是静态电容(shunt capacitance).

1959大和喀左长谷川在神户市成立加工电子零件和石英晶体.
1965开始批量生产的晶体谐振器零件.
1970东京办事处.
1974建川厂（现凉厂）最高可能的大规模生产在世界人造石英晶体.
1981建立大真空（香港）公司开始提供音叉型石英晶体谐振器的香港和中国市场.
1987开名古屋办事处.开始的温度补偿晶体振荡器（TCXO）生产和电压控制晶体振荡器（VCXO）.
1993建立了天津该公司开始音叉型石英晶体谐振器的海外生产.
1998（获得QS9000质量标准/汽车质量保证管理体系.）
2001扩大生产规模天津该公司地板
2010建立大真空（泰国）有限公司
2013东京证券交易所上市第一节.
大真空电子立基日本,在美国与中国大陆均设有生产据点,营业与销售据点包括日本、美国、欧洲以及中国大陆等地,客户遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业.大真空电子多年来致力于研发创新,部分核心技术是日本业界的领先者,近年来陆续取得石英相关制造技术专利；未来将持续加强开发,以成为全球石英频控元件领导者之目标迈进.

“1D21407AQ3”,大真空电子自公司成立以来,秉持对环境保护承诺之宣言：『还给后代一个干净的地球』,所有活动应遵从以下政策：1.新产品自设计阶段至成品完成后之服务即应考察该产品对环境产生之冲击,避免使用会造成污染之原物料及制程；对污染之防治应从根源解决问题,以《不产生、不使用》为最高指导原则.
2.公司所有活动皆遵循环保法规及承诺,作好绿色设计与生产以及污染预防,减少使用危害环境的原物料,积极节约材料资源,降低对整体环境冲击的影响,实施相关预防矫正、持续改善作业,落实与维护环境保护,响应全球环保运动.
