首页进口晶振KDS晶振原装正品,有源晶振DSR221STH,振荡器2520,1RAA26000ABB

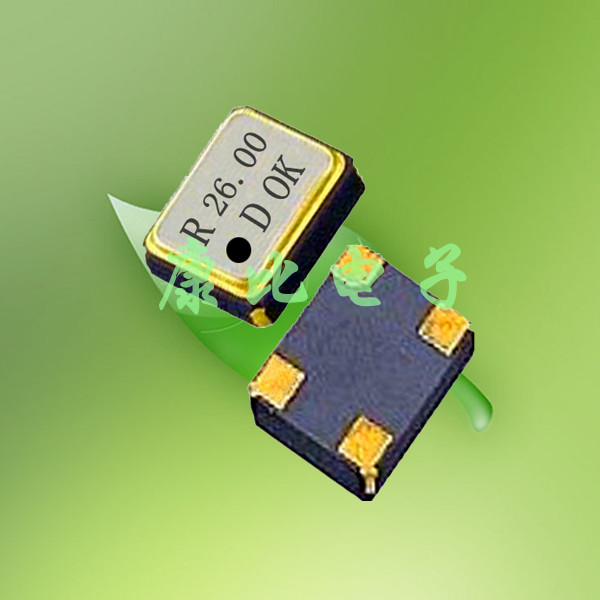

KDS晶振原装正品,有源晶振DSR221STH,振荡器2520,1RAA26000ABB

产品型号：58050122
频率：19.2MHZ

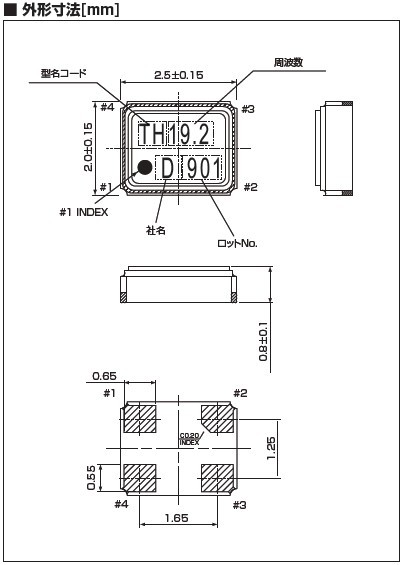

尺寸：2.5*2.0mm,详解请浏览PDF
产品介绍：超小型,薄片型,质地轻的表面贴片音叉型晶体谐振器,“1RAA26000ABB”,具备优良的耐高温,耐环境特性,在办公自动化,汽车电子,移动通信领域可发挥优良的电气特性,符合...

KDS晶振原装正品,有源晶振DSR221STH,振荡器2520有源晶振,“1RAA26000ABB”,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

料号	DSR221STH
频率范围	19.2MHZ
负载电容	7pf 8pf 9pf 10pf 12pf 20pf
励振ベ	10μW (200μW max.)
周波数偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波数温度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存温度范围	ー40～150℃
信頼性仕様	AEC-Q200
电压	1.8V 2.5V 3.3V 5V

石英是由硅原子和氧原子组合而成的二氧化硅（Silicon Dioxide, SiO2）,“1RAA26000ABB”, 以32点群的六方晶系形成的单结晶结构﹝如图﹞.单结晶的石英晶体结构具有压电效应特性, 当施加压力在晶体某些方向时, 垂直施力的方向就会产生电气电位. 相对的当以一个电场施加在石英晶体某些轴向时, 在另一些方向就会产生变形或振动现象. 掌握单结晶石英材料的这种压电效应, 利用其发生共振频率的特性, 发挥其精确程度作为各类型频率信号的参考基准, 就是水晶震荡器的设计与应用. 因为石英晶体具有很高的材料Q值,所以绝大部份的频率控制组件,如共振子及振荡器,都以石英材料为基础. 以石英为基础的频率控制组件可以依其压电振动的属性, 可以分为体波(bulk wave)振动组件及表面声波(surface acoustic wave)振动组件.

1959大和喀左长谷川在神户市成立加工电子零件和石英晶体.
1965开始批量生产的晶体谐振器零件.
1970东京办事处.
1974建川厂（现凉厂）最高可能的大规模生产在世界人造石英晶体.
1981建立大真空（香港）公司开始提供音叉型石英晶体谐振器的香港和中国市场.
1987开名古屋办事处.开始的温度补偿晶体振荡器（TCXO）生产和电压控制晶体振荡器（VCXO）.
1993建立了天津该公司开始音叉型石英晶体谐振器的海外生产.
1998（获得QS9000质量标准/汽车质量保证管理体系.）
2001扩大生产规模天津该公司地板
2010建立大真空（泰国）有限公司
2013东京证券交易所上市第一节.
主要产品
石英晶片(Crystal Wafer, Crystal Blank)
广泛用途石英晶体（Crystal）
小型化贴片晶振(SMD Crystal)
一般及精密有源晶振(XO)
小型化贴片石英晶体振荡器（SMD XO）
压控有源晶振（VCXO）
压控温补振荡器(VC/TCXO)
恆溫石英晶振 (OCXO)
未来展望
销售：发展自有品牌及策略性客户、拓展全球化渠道.
产能：经济化、规模化.
产品：高频、高精度、轻、薄、短、小.
制程：标准化、自动化、信息化与弹性化.
供应链：交期短、库存低.

大真空电子立基台湾,“1RAA26000ABB”,在美国与中国大陆均设有生产据点,营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地,客户遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业.大真空电子多年来致力于研发创新,部分核心技术是台湾业界的领先者,近年来陆续取得石英相关制造技术专利；未来将持续加强开发,以成为全球石英频控元件领导者之目标迈进.
