NXK石英晶体谐振器,石英晶振NXH-53,津绽贴片晶体

产品型号：46422874
频率：10.0~125.00MHZ

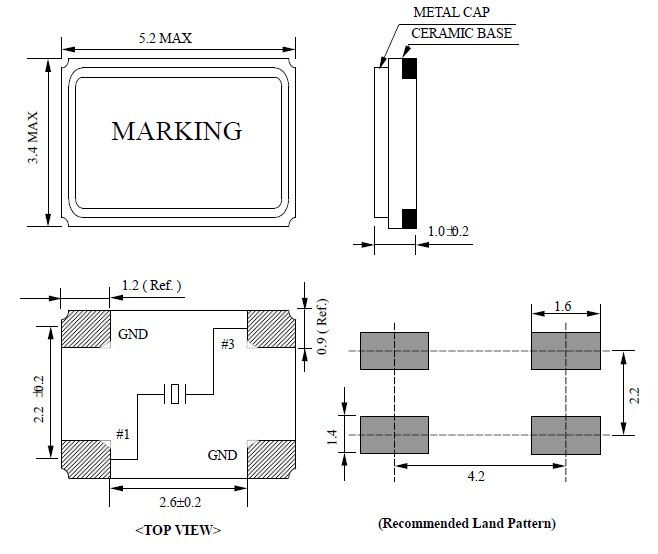

尺寸：5.2*3.4mm
产品介绍：NSK的產品被廣泛地運用在個人計算機、安全系統、通訊、無線應用、遙控單元和消費性電子產品等,並已陸續獲得國內外電腦及通訊大廠認可及使用.

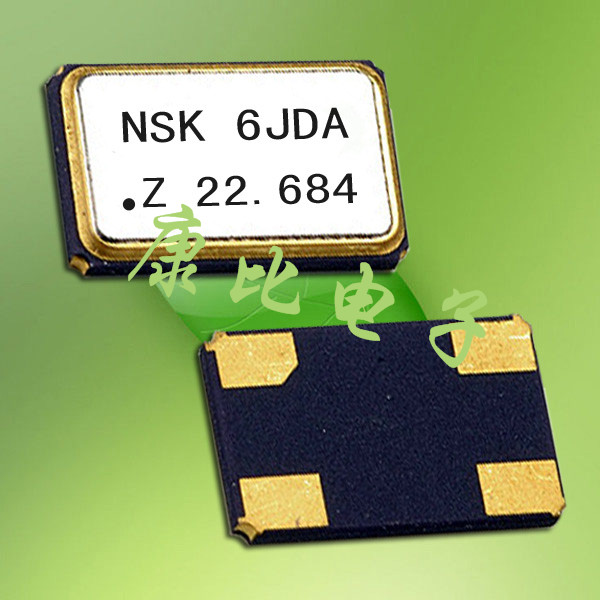

NXH-53晶振属于小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

型号	NXH-53
频率范围	10.0~125.00MHZ
频率稳定度	A:±100 B:±50 C: ±30 D: ±25
输出电平	CMOS
工作温度	-10℃~+60℃,-20℃~+70℃,或客户要求
保存温度	-40℃~+85℃
负载电容	15pF
精度	5ppm 10ppm 20ppm 30ppm
输出对称	40% ~ 60% or 45% ~ 55%(at 55%V DC)
老化率	±3ppm/year

如果由频率计数器测量频率比目标频率高,要增加外部电容CL（或Cd以及C 8的值）,以降低频率到我们的目标频率,反之亦然.

可以采用不同负载电容（CL）的晶体试用.

试用晶体具有较低电容若频率比目标频率超高很多的话.

请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后.根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率（较低的外部电容,并采用低电容的晶体）的情况.

频率输出频率的目标只有三分之一.

晶体具有多种振动模式,如基频, 3次泛音,5次泛音等等.当基频模式应用时,晶体的电阻是最低的,这意味着它是最简单的晶体振荡.当第三色调模式被应用,一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式.因此,如果频率是只有三分之一的目标频率时,要检查是否放大处理电路被施加或它的设定值就足够了,因为电路的环境适合于基本模式,而不是第三次泛音调模式.

该电路可能不振荡,如果放大电路不施加或它的设定值是不足够的.
