首页进口晶振贴片晶振FS-585,高稳定性晶振,车载声表谐振器

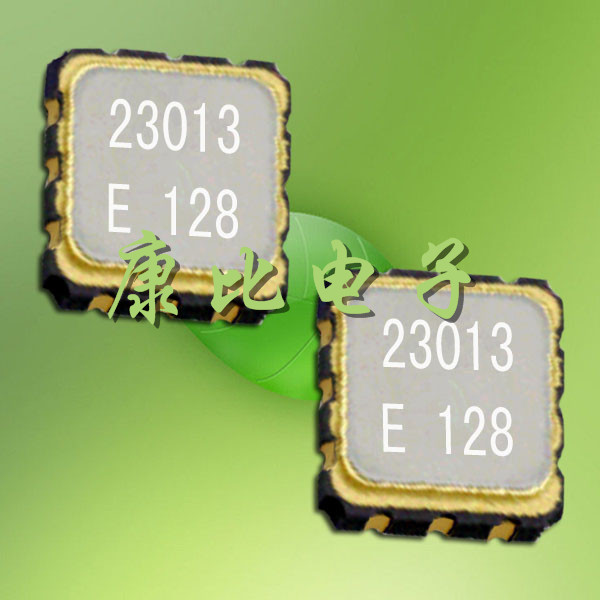

贴片晶振FS-585,高稳定性晶振,车载声表谐振器

产品型号：13553455
频率：300~500MHZ

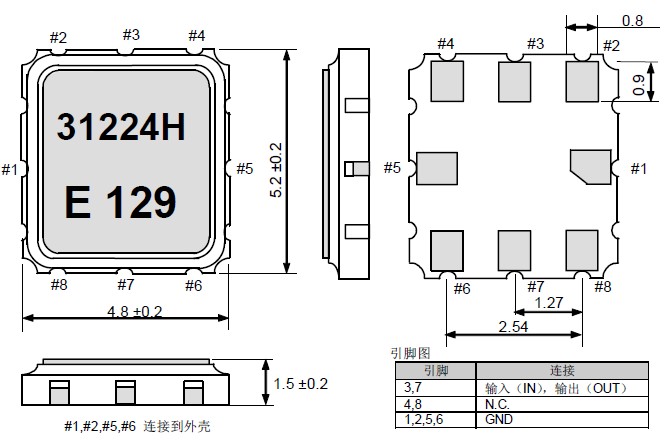

尺寸：4.8*5.2mm
产品介绍：改款产品适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性.

贴片晶振FS-585,高稳定性晶振,车载声表谐振器晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

项目	记号	FS-585	条件
频率	f_nom	300~500MHZ
电压	ppm	10ppm 20ppm或指定
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-20°C～+70°C
保存温度范围	T_stg	-55°C～+125°C	单件保管一年

如果由频率计数器测量的频率比目标频率高,要增加电容（CL,或Cd以及C 8）的值,以降低频率到目标频率,反之亦然.请检查波形幅度是否改善或没有经过我们调整频率.如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况.该晶体应正常后,谐振点的调整.如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进：
方法1：降低产品线路外部电容（Cd和CG）的值,并通过晶体具有较低负载电容（CL）.
方法2：采用小电阻（RR）的晶体.
方法3：使用镉和CG的不等价的设计.
我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.我们建议您使用上面的方法来节省成本,保证安全.请用频率计数器来测量所述晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进.如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率.请采用晶体具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大.

爱普生科技为一专业之频率组件与感测组件供货商,自年成立以来,始终致力于石英晶体相关谐振器(Crystal)、石英晶体振荡器(Oscillator crystal) 等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术.公司多年来致力于研发创新,部分核心技术是日本业界的领先者,近年来陆续取得石英相关制造技术专利；未来将持续加强开发,以成为全球石英频控元件领导者之目标迈进.
未来展望:
销售：发展自有品牌及策略性客户、拓展全球化渠道.
产能：经济化、规模化.
产品：高频、高精度、轻、薄、短、小.
制程：标准化、自动化、信息化与弹性化.
供应链：交期短、库存低.
