- 产品型号：53356077
- 频率：0.750~250MHZ
- 尺寸：5.0*3.2mm
- 产品介绍：从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆...
-

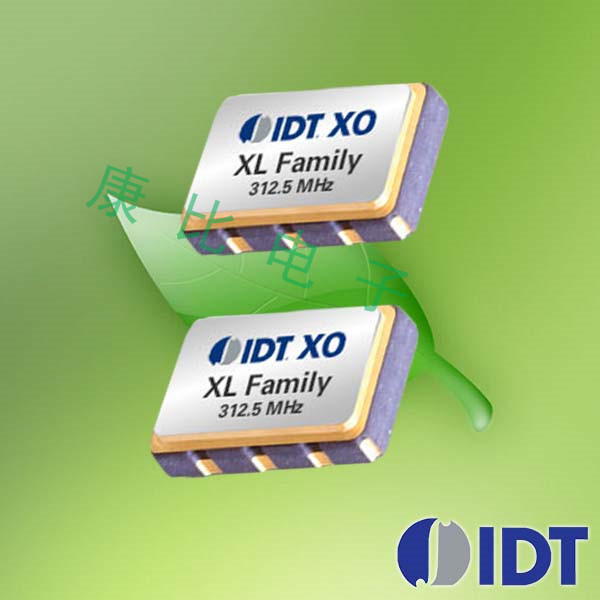

IDT晶振,石英晶振,XLH晶振,5032晶体振荡器
IDT晶振,石英晶振,XLH晶振,5032晶体振荡器,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,
有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。
.jpg)
| 项目 | 符号 | XLH晶振规格说明 | 条件 |
| 输出频率范围 | f0 | 0.750~250MHZ | 请联系我们以便获取其它可用频率的相关信息 |
| 电源电压 | VCC | 1.60 V to 3.63 V | 请联系我们以了解更多相关信息 |
| 储存温度 | T_stg | -55℃ to +125℃ | 裸存 |
| 工作温度 | T_use | G: -40℃ to +85℃ | 请联系我们查看更多资料http://www.kangbidz.com/ |
| H: -40℃ to +105℃ | |||
| J: -40℃ to +125℃ | |||
| 频率稳定度 | f_tol | J: ±50 × 10-6 | |
| L: ±100 × 10-6 | |||
| T: ±150 × 10-6 | |||
| 功耗 | ICC | 3.5 mA Max. | 无负载条件、最大工作频率 |
| 待机电流 | I_std | 3.3μA Max. | ST=GND |
| 占空比 | SYM | 45 % to 55 % | 50 % VCC 极, L_CMOS≦15 pF |
| 输出电压 | VOH | VCC-0.4V Min. | |
| VOL | 0.4 V Max. | ||
| 输出负载条件 | L_CMOS | 15 pF Max. | |
| 输入电压 | VIH | 80% VCC Max. | ST 终端 |
| VIL | 20 % VCC Max. | ||
| 上升/下降时间 | tr / tf | 4 ns Max. | 20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
| 振荡启动时间 | t_str | 3 ms Max. | t=0 at 90 % |
| 频率老化 | f_aging | ±3 × 10-6 / year Max. | +25 ℃, 初年度,第一年 |
.jpg)
晶振产品线路焊接安装时注意事项
耐焊性：
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的贴片晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
（1）柱面式产品和DIP产品
| 晶振产品类型 | 晶振焊接条件 |
|
插件晶振型,是指石英晶振采用引脚直插模式的情况下 比如：椭圆形引脚插件,圆柱晶体引脚插件 |
手工焊接+300°C或低于3秒钟 请勿加热封装材料超过+150°C |
| SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230° |
+260°C或低于@最大值 10 s 请勿加热封装材料超过+150°C |
(2)SMD产品回流焊接条件图
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。IDT晶振,石英晶振,XLH晶振,5032晶体振荡器
.png)
尽可能使温度变化曲线保持平滑：
