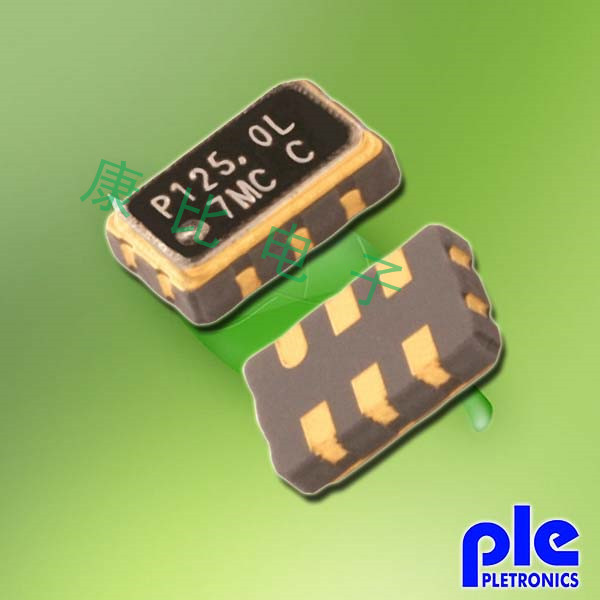

      Pletronics晶振,有源晶振,HC55D晶振

    • 产品型号:66115072
    • 频率:13~220MHZ

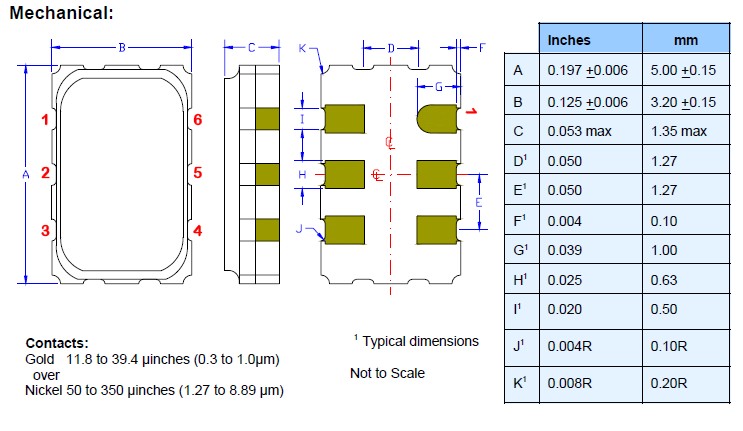

    • 尺寸:5.0*3.2mm
    • 产品介绍:5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊...
    • RoHS RoHS2

      Pletronics晶振,有源晶振,HC55D晶振,5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
      超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

    项目 符号 规格说明 条件
    输出频率范围 f0 13MHz to220 MHz 请联系我们以便获取其它可用频率的相关信息
    电源电压 VCC 2.5 V 请联系我们以了解更多相关信息http://www.kangbidz.com/
    储存温度 T_stg -55℃ to +125℃ 裸存
    工作温度 T_use G: -40℃ to +85℃ 请联系我们查看更多资料
    H: -40℃ to +105℃
    J: -40℃ to +125℃
    频率稳定度 f_tol J: ±50 × 10-6
    L: ±100 × 10-6
    T: ±150 × 10-6
    功耗 ICC 3.5 mA Max. 无负载条件、最大工作频率
    待机电流 I_std 3.3μA Max. ST=GND
    占空比 SYM 45 % to 55 % 50 % VCC 极, L_CMOS≦15 pF
    输出电压 VOH VCC-0.4V Min.
    VOL 0.4 V Max.
    输出负载条件 L_CMOS 15 pF Max.
    输入电压 VIH 80% VCC Max. ST 终端
    VIL 20 % VCC Max.
    上升/下降时间 tr / tf 4 ns Max. 20 % VCC to 80 % VCC 极, L_CMOS=15 pF
    振荡启动时间 t_str 3 ms Max. t=0 at 90 %
    频率老化 f_aging ±3 × 10-6 / year Max. +25 ℃, 初年度,第一年



      Pletronics晶振所有产品的共同点
    1:抗冲击
      抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。
    2:辐射
      将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。
    3:化学制剂 / pH值环境
      请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
    4:粘合剂
      请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。)
    5:卤化合物
      请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
    6:静电
      过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。Pletronics晶振,有源晶振,HC55D晶振
