首页进口晶振进口鸿星晶振,HXO-S,HXO-N,HXO-M,HXO-QS,HXO-QN振荡器

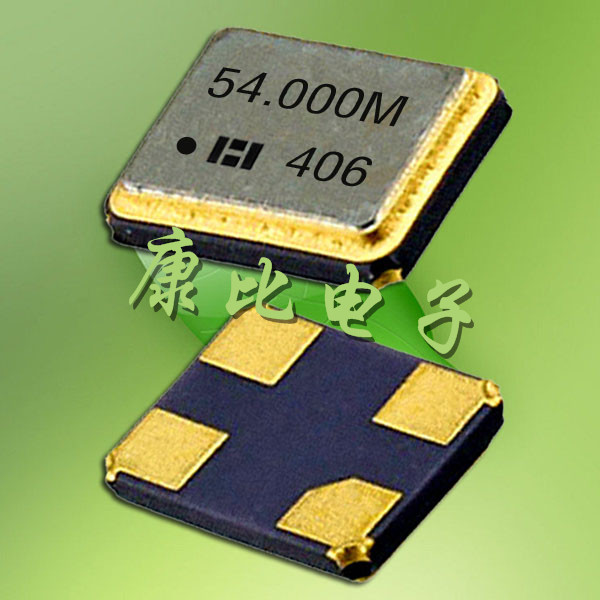

进口鸿星晶振,HXO-S,HXO-N,HXO-M,HXO-QS,HXO-QN振荡器

产品型号：70206759
频率：1~54MHZ

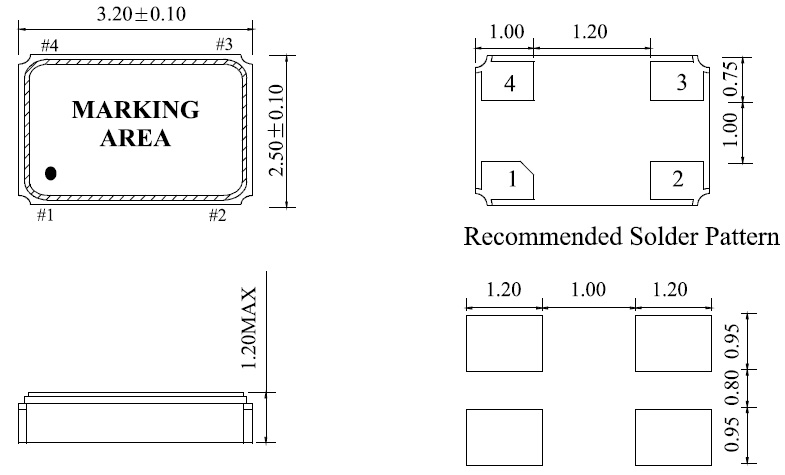

尺寸：3.2*2.5*1.2mm
产品介绍：鸿星致力于提供客户最优异的质量、服务及价值,专注于专业创新并鼓励员工以团队合作及积极成长的态度与时俱进.

进口鸿星晶振,HXO-S,HXO-N,HXO-M,HXO-QS,HXO-QN振荡器.3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

进口鸿星晶振说明	HXO-S晶体
频率范围	1~54MHZ
频率稳定度	A:±100 B:±50 C: ±30 D: ±25
输出电平	CMOS
工作温度	-10℃~+60℃,-20℃~+70℃,或客户要求
保存温度	-40℃~+85℃
负载电容	15pF
输出对称	40% ~ 60% or 45% ~ 55%(at 55%V DC)
电压	5.0V,3.3V, 2.8V,1.8V

同是AT切的芯片,在振动模式上又有基频（FUND）,三次泛音,五次泛音等之分.小型SMD石英晶体谐振器而言,5次泛音很少,3次泛音一般在40M以上时才会少量生产.同一频率的产品,3次泛音的厚度是基频的3倍,例如我司产品某产品48MHz三次泛音的厚度约为0.104mm（与16MHz基本波的厚度相同）,48MHz基本波产品的厚度约为0.034mm.在设计芯片厚度时,AT切的芯片的厚度与频率,及振动模式有关,而与芯片的尺寸大小无关.做成成品后的AT切基频产品,AT切3泛音产品与BT切产品可以通过观察其C0/C1值,TS值,电阻值及TC特性来区分.

问题和现象：石英晶体谐振器与电路组装后,频率不在要求的数值上,造成电路不能正常工作.原因分析：这种情况多与谐振器的寄生振动有关,有时也与电路设计不合理有关. 前面提到,石英晶体会有多个寄生响应,对厚度切变晶体来说频率在20MHZ以上,尤其是泛音晶体易产生寄生响应.泛音晶体的基频谐振电阻有时会与三次泛音的谐振电阻相差较小,在不加滤波电路时有可能在基频频率上振荡,因此可能时应在电路设计加上选频回路避免该情况发生. 另一个原因是泛音晶体的基频波的3倍频（3次谐波）与3次泛音的频率靠得很近,选频电路难于将其滤除,造成跳频现象. 如果可能有这种情况发生,在订货时,应提出基频3倍频与3次泛音频率的间隔要求,一般在150-250ppm间.也可在设计电路时适当减小电路增益,减低3次谐波的成分.
