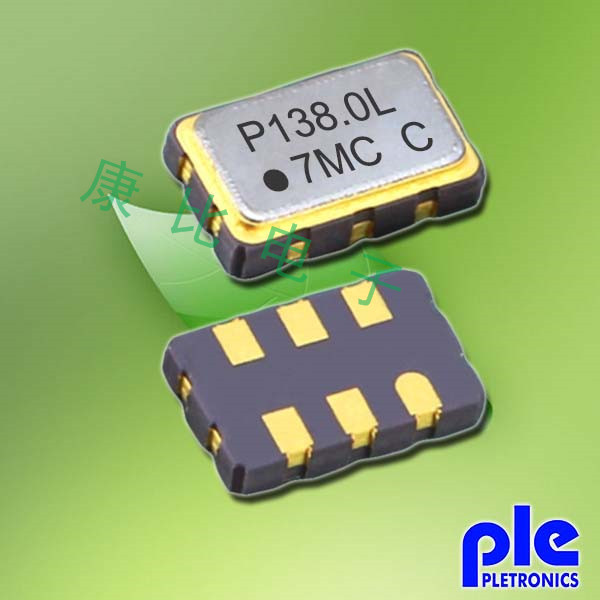

      Pletronics晶振,差分晶振,LV77J晶振

    • 产品型号:52655435
    • 频率:12KHZ~20MHZ~156.25MHZ

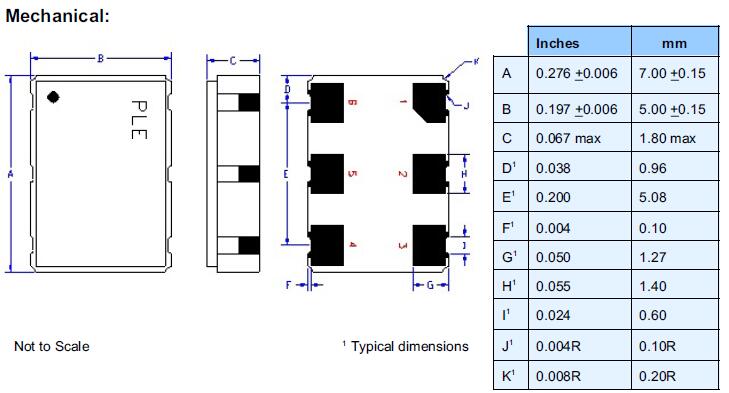

    • 尺寸:7.0*5.0mm
    • 产品介绍:Pletronics晶振,差分晶振,LV77J晶振,差分晶振,相较于普通晶振而言,低电流电压可达到低值1V,工作电压在2.5V-3.3V,是普通贴片晶振所不能够达到的,差分晶振具有低电平...
    • RoHS RoHS2

      Pletronics晶振,差分晶振,LV77J晶振,差分晶振,相较于普通晶振而言,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点.
      石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

    型号 符号 LV77J晶振
    输出规格 - LVDS
    输出频率范围 fo 12KHZ~20MHZ~156.25MHZ
    电源电压 VCC 3.3V
    频率公差
    (含常温偏差)
    f_tol ±50×10-6 max., ±100×10-6 max.
    保存温度范围 T_stg -40?+85℃
    运行温度范围 T_use -10?+70℃ ,-40?+85℃
    消耗电流 ICC 20mA max.
    待机时电流(#1引脚"L") I_std 10μA max.
    输出负载 Load-R 100Ω (Output-OutputN)
    波形对称 SYM 45?55% [at outputs cross point]
    0电平电压 VOL -
    1电平电压 VOH -
    上升时间 下降时间 tr, tf 0.4ns max. [20?80% Output-OutputN]
    差分输出电压 VOD1, VOD2 0.247?0.454V
    差分输出误差 ⊿VOD 50mV [⊿VOD=|VOD1VOD2|]
    补偿电压 VOS 1.125?1.375V
    补偿电压误差 ⊿VOS 50mV
    交叉点电压 Vcr -
    OE端子0电平输入电压 VIL VCC×0.3 max.
    OE端子1电平输入电压 VIH VCC×0.7 min.
    输出禁用时间 tPLZ 200ns
    输出使能时间 tPZL 2ms
    周期抖动(1) tRMS 5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
    tp-p 33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
    总抖动(1) tTL 50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
    相位抖动 tpj 1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz)
    [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]



    晶振在工作中出现异常技术问题:
      这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。
      我们从晶振使用输出无信号开始寻找相关问题。
      我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查。如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6。
      你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。
      如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。Pletronics晶振,差分晶振,LV77J晶振
    比如等效电路测试如下:
