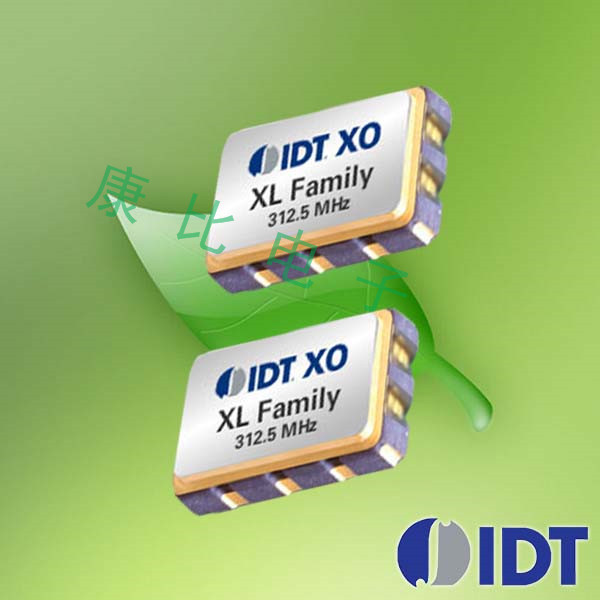

      IDT晶振,LVDS输出晶振,XLL晶振

    • 产品型号:40145306
    • 频率:0.750~1350MHZ

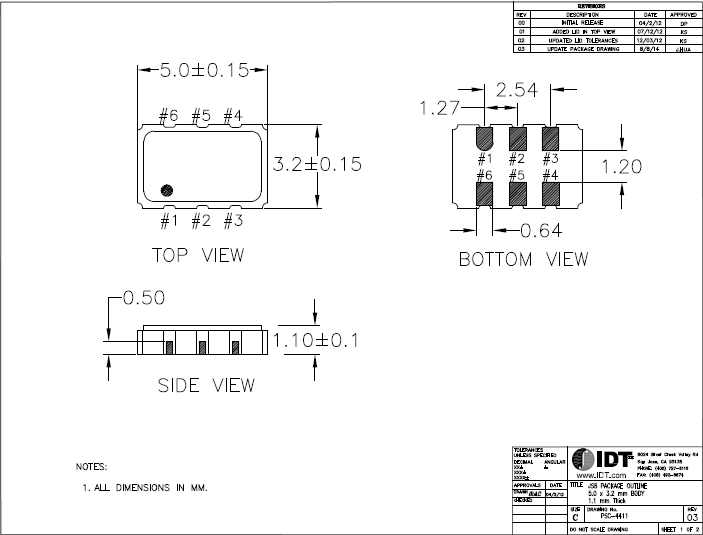

    • 尺寸:5.0*3.2mm
    • 产品介绍:相较于普通晶振而言,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.
    • RoHS RoHS2

      IDT晶振,LVDS输出晶振,XLL晶振,相较于普通晶振而言,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点
      石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。

    型号 符号 XLL(5032)
    输出规格 - LVDS
    输出频率范围 fo 0.750?1350MHz
    电源电压 VCC +2.5V±0.125V/+3.3V±0.165V
    频率公差
    (含常温偏差)
    f_tol ±50×10-6 max., ±100×10-6 max.
    保存温度范围 T_stg -40?+85℃
    运行温度范围 T_use -10?+70℃ ,-40?+85℃
    消耗电流 ICC 20mA max.
    待机时电流(#1引脚"L" I_std 10μA max.
    输出负载 Load-R 100Ω (Output-OutputN)
    波形对称 SYM 45?55% [at outputs cross point]
    0电平电压 VOL -
    1电平电压 VOH -
    上升时间 下降时间 tr, tf 0.4ns max. [20?80% Output-OutputN]
    差分输出电压 VOD1, VOD2 0.247?0.454V
    差分输出误差 ⊿VOD 50mV [⊿VOD=|VOD1VOD2|]
    补偿电压 VOS 1.125?1.375V
    补偿电压误差 ⊿VOS 50mV
    交叉点电压 Vcr -
    OE端子0电平输入电压 VIL VCC×0.3 max.
    OE端子1电平输入电压 VIH VCC×0.7 min.
    输出禁用时间 tPLZ 200ns
    输出使能时间 tPZL 2ms
    周期抖动(1 tRMS 5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
    tp-p 33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
    总抖动(1 tTL 50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
    相位抖动 tpj 1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz)
    [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]



    石英晶体振荡器和实时时钟模块:
    所有石英晶体振荡器和实时时钟模块都以IC形式提供。
    噪音
    在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
    电源线路
    电源的线路阻抗应尽可能低。
    输出负载
    建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。
    未用输入终端的处理
    未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
    热影响
    重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
    安装方向
    振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
    通电
    不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。IDT晶振,LVDS输出晶振,XLL晶振
