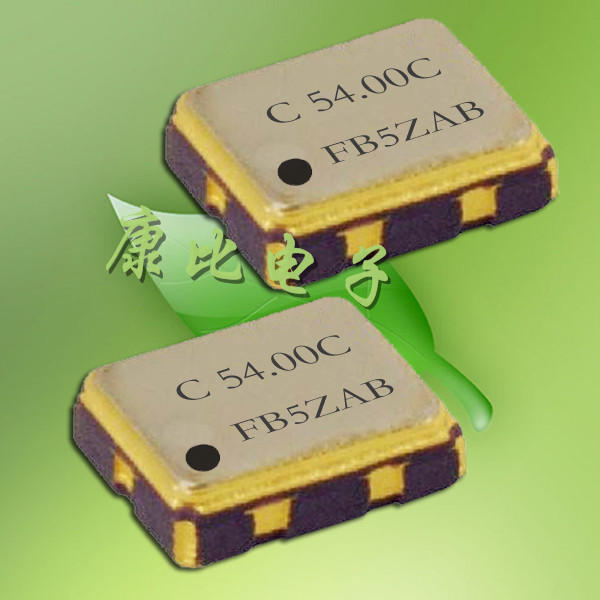

      有源晶振,石英晶振,CSX-325M晶振,西铁城振荡器,无人机晶振

    • 产品型号:36001161
    • 频率:12.5000~54.000MHZ

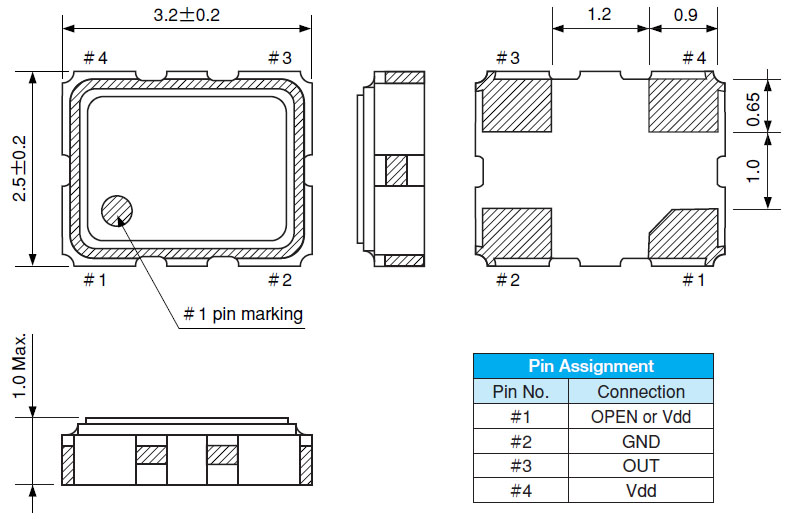

    • 尺寸:3.2*2.5mm
    • 产品介绍:可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
    • RoHS RoHS2

               有源晶振CSX-325M,西铁城振荡器,无人机晶振是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

    项目 模型 CSX-325M 条件
    标准频率 fo 12.500~54.000MHZ
    电压 V 1.8V  3.3V 5V或客户指定 at25℃
    负载电容 CL 8pf  10pf或客户指定
    工作温度范围 TopR -20℃~+75℃
    储存温度范围 TsTR -40℃~+85℃
    变曲点温度 TM 25℃±5℃
    温度系数 β -0.034±0.006ppm/℃²
    动态电阻 R1 35KΩ Max  40KΩ Max  50KΩ Max at25℃
    激励电平 DL 1μW  Max
    老化率 △f/fo ±3ppm Max ±5ppm Max 25℃±3℃
    并联电容 Co 1.2PF Typ  1.0Typ



    晶振泛音与基频的原理:

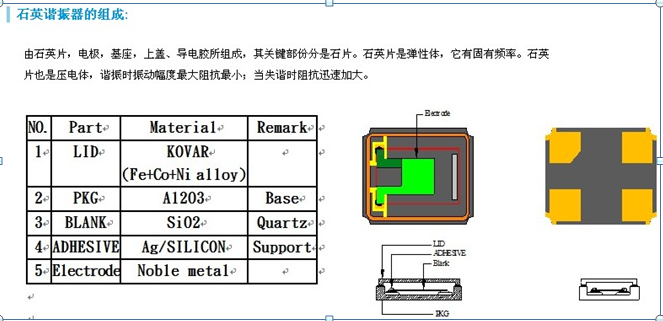

           同是AT切的芯片,在振动模式上又有基频(FUND),三次泛音,五次泛音等之分.小型SMD石英晶体谐振器而言,5次泛音很少,3次泛音一般在40M以上时才会少量生产.同一频率的产品,3次泛音的厚度是基频的3倍,例如我司产品某产品48MHz三次泛音的厚度约为0.104mm(与16MHz基本波的厚度相同),48MHz基本波产品的厚度约为0.034mm.在设计芯片厚度时,AT切的芯片的厚度与频率,及振动模式有关,而与芯片的尺寸大小无关.做成成品后的AT切基频产品,AT切3泛音产品与BT切产品可以通过观察其C0/C1值,TS值,电阻值及TC特性来区分.问题和现象:石英谐振器与电路组装后,频率不在要求的数值上,造成电路不能正常工作.原因分析:这种情况多与谐振器的寄生振动有关,有时也与电路设计不合理有关. 前面提到,石英晶体会有多个寄生响应,对厚度切变晶体来说频率在20MHZ以上,尤其是泛音晶体易产生寄生响应.泛音晶体的基频谐振电阻有时会与三次泛音的谐振电阻相差较小,在不加滤波电路时有可能在基频频率上振荡,因此可能时应在电路设计加上选频回路避免该情况发生.
