首页进口晶振Model632晶振,3225mm振荡器,CTS有源晶振

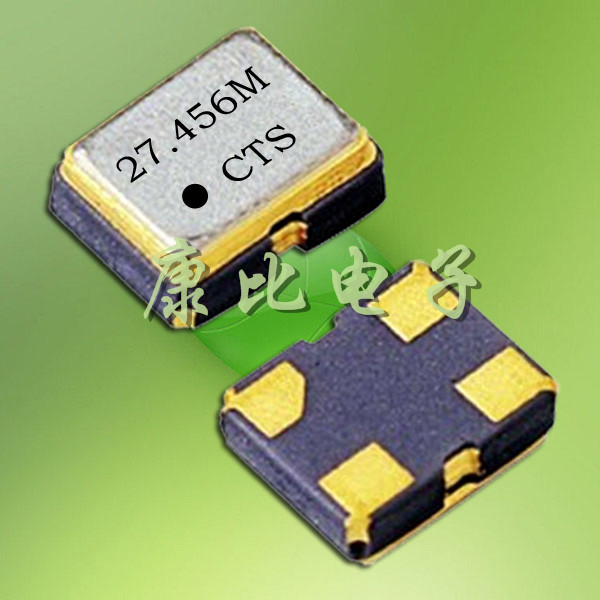

Model632晶振,3225mm振荡器,CTS有源晶振

产品型号：47210442
频率：1.0~125MHZ

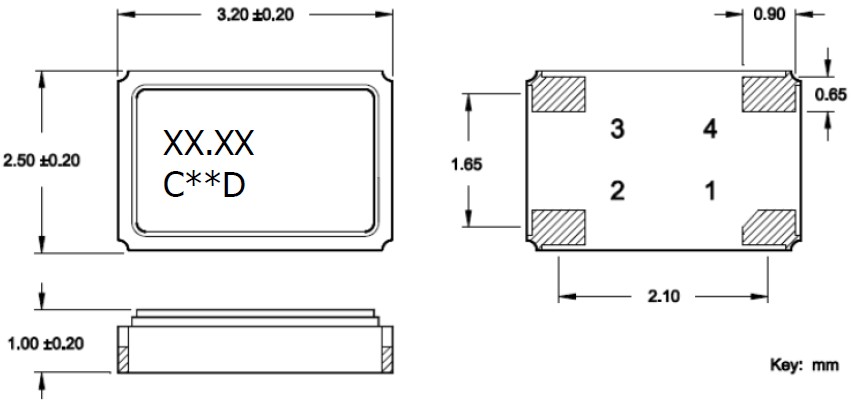

尺寸：3.2*2.5mm
产品介绍：产品广泛应用于安防监控系统、智能手机、卫星GPS、汽车音响、平板电脑、数字电视接收器、通讯设备、电波钟表、电脑、电子数码等高科技行业产品.

Model632晶振,3225mm振荡器,CTS有源晶振.小体积有源石英晶体振荡器,在生产时需要在完全净化车间,在密封的机器设备中测良,封装等技术1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一.有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

参数	Modle632晶振
工作模式	基本		第三次泛音
频率范围	1.0 MHz to 20.0 MHz		20.1 MHz to 125.0 MHz
水晶切割	AT截法
频率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
频率稳定度公差1 (工作温度范围,引用到25°C阅读)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作温度范围1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串联电阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
负载电容或共振模式(见订购信息更多的选项)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt详细)	3.0 pF typical, 5.0 pF maximum
激励功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
绝缘电阻(@直流100 v)	500M Ohms minimum
储存温度范围	-40°C to +125°C
回流条件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

美国CTS科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准. 2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.

CTS的汽车产品部门运营多个生产地点在北美,欧洲和远东地区.CTS汽车产品供应全球汽车oem和第二层供应商与扶轮和线性位.主要市场包括医疗,国防和航空航天、工业控制、电源管理、通信、计算机和电子网络.置传感器、旋转执行器和电子油门踏板模块.在十年的时间里CTS晶体科技刻苦专研,开发大量新产品,正式从原始普通石英晶体谐振器,慢慢的步入SMD晶体,有源贴片晶振领域,主要生产SMD晶振系列,刚开始以有源5070mm石英晶体振荡器为主.后在慢慢的开始量产常规石英晶体谐振器,后以小尺寸3225mm,2520mm尺寸为主.

The formula for Capacitances versus Frequency is as following:该公式的电容与频率是如下： FL = FR * (1 + C1 / 2 * (C0 + CL) ) where该曲线代表电容变化与频率变化（频率pullability）变化的变化：如果由频率计数器测量的频率比目标频率高,要增加电容（CL,或Cd以及C 8）的值,以降低频率到目标频率,反之亦然.请检查波形幅度是否改善或没有经过我们调整频率.如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况.该晶体应正常后,谐振点的调整.如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进：方法1：降低产品线路外部电容（Cd和CG）的值,并通过晶体具有较低负载电容（CL）.方法2：采用小电阻（RR）的晶体.方法3：使用镉和CG的不等价的设计.我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.我们建议您使用上面的方法来节省成本,保证安全.请用频率计数器来测量所述晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进.如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率.请采用晶体具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大.
