晶振GA532,5032二脚贴片晶振,CTS石英水晶振子

产品型号：68080643
频率：8~120MHZ

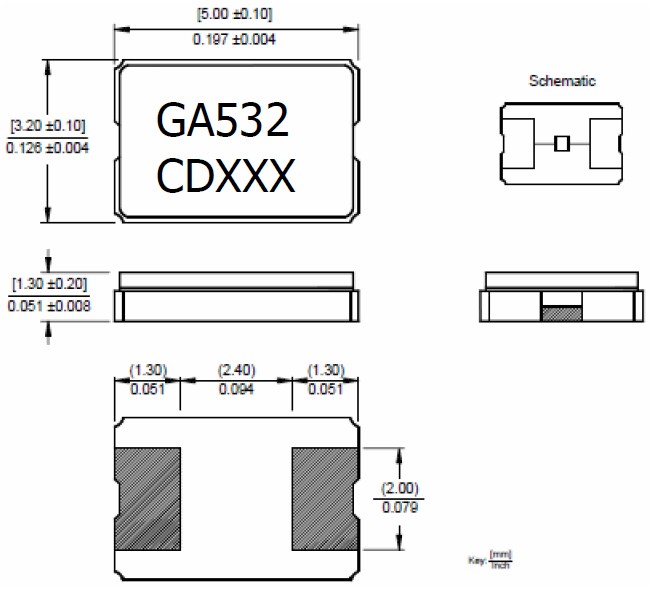

尺寸：5.0*3.2mm
产品介绍：产品广泛应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、汽车防盗报警系统、平板电脑、数字电视接收器、通讯设备、电波钟表、电脑、电子数码等高科...

晶振GA532,5032二脚贴片晶振,CTS石英水晶振子.6035mm,5032mm,4025mm贴片晶振系列,其产品晶体晶片采用了真空退火技术：高真空退火处理是消除在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,通过合理的真空退火技术可提高产品的主要参数的稳定性,提高产品的年老化特性.

参数	GA532晶振
工作模式	基本		第三次泛音
频率范围	8 MHz to 40 MHz		24MHz to 120 MHz
水晶切割	AT截法
频率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
频率稳定度公差1 (工作温度范围,引用到25°C阅读)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作温度范围1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串联电阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
负载电容或共振模式(见订购信息更多的选项)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt详细)	3.0 pF typical, 5.0 pF maximum
激励功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
绝缘电阻(@直流100 v)	500M Ohms minimum
储存温度范围	-40°C to +125°C
回流条件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

自从欧盟颁布各项绿色环保指令（如RoHS）后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.西迪斯电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求之产品.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.

CTS公司(NYSE:CTS),成立于1896年,是全球领先的设计和制造不同的电子元件,传感器和执行器.主要是满足需求的原始设备制造商(oem),CTS是骄傲的100年的遗产,卓越创新产品和工程.我们设计和制造一个广泛的车辆传感器和执行机构用于动力系统、安全、燃料和排放控制系统;陶瓷和水晶型工程电子元器件主要用于无线通信基础设施设备;压电材料、热管理和resistive-based组件用于医疗,国防和航空航天、计算机、消费品和工业设备的应用程序.

负载电容匹配:

1.于振荡电路产生的振荡回路来看，不同的负载电容会有不同程度频率飘移，因此设计时必须针对产品实际的负载电容做量测以确定是否与当初设计规格一致

2.理论值负载电容计算方式如下,由C51 C52计算串联电容后加上离散电容等于实际的负载电容，杂散电容内含PCB Layout、芯片电极等等因素造成.

CL = C51 * C52 / (C51 + C52) + C0 + Cs;

Note: Cs refers to on board stray capacitance.
