首页进口晶振谐振器NX5032GA,NX5032GB,NX5032GC晶振,二脚陶瓷面晶振

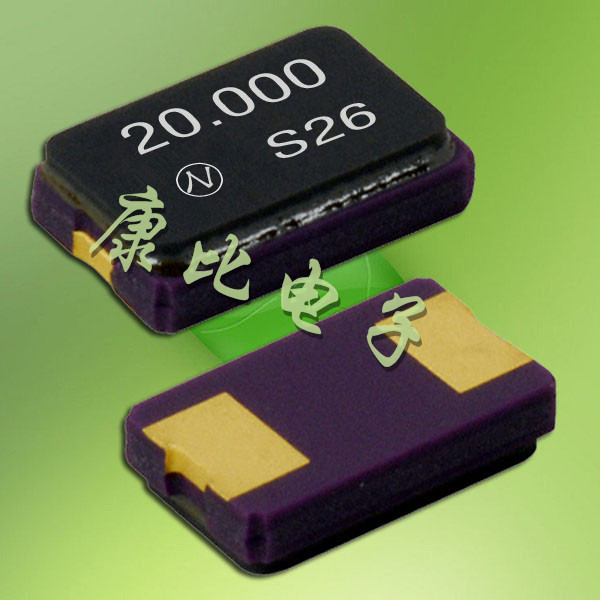

谐振器NX5032GA,NX5032GB,NX5032GC晶振,二脚陶瓷面晶振

产品型号：91495723
频率：8~49.99MHZ

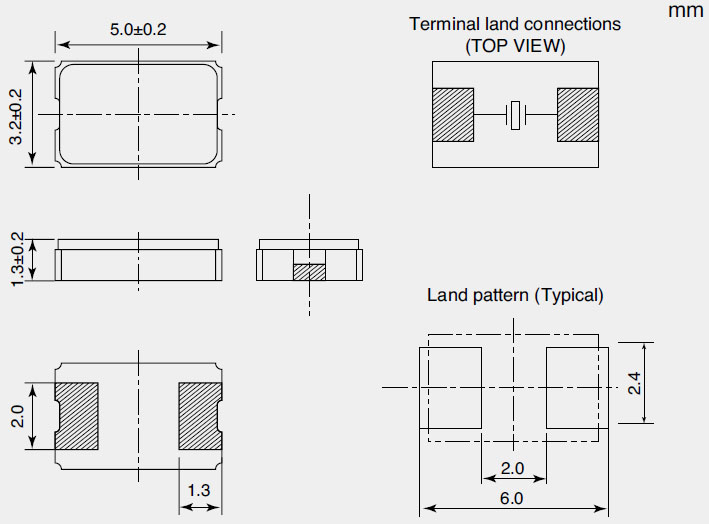

尺寸：5.0*3.2mm
产品介绍：产品广泛应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、汽车防盗报警系统、平板电脑、数字电视接收器、电子数码等高科技行业产品.

谐振器NX5032GA,NX5032GB,NX5032GC晶振,二脚陶瓷面晶振二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.5032尺寸贴片晶振系列,在生产时就得对每项生产工艺严格把关,对每项参数做到标准检测,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定.

型号		NX5032GA
包装（pcs）		1000
频率范围(MHZ)		12 to 150
频率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作温度		0 to +70	0 to +85	0 to +85
保存温度		–55 to +125
电源电压（V）		+2.5 ± 5 %, +3.3 ± 10 %
电流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
输出电压(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88 (DC characteristics)
上升/下降时间(单位:纳秒)		Max. 1 (20 to 80% Waveform)
对称(%)		45 to 55 (at 50% Waveform)
输出负载(Ω)		50 (Terminated to VCC–2.0V)
相位抖动		Max. 1 (Offset frequency : 12kHz to 20MHz)

以下是设计振荡回路:
产品设计人员在设计振荡回路的注意事项
1. 驱动能力
驱动能力说明振荡晶体单元所需电功率,其计算公式如下：
　驱动能力 (P) = i2?Re
其中i表示经过晶体单元的电流,
Re表示晶体单元的有效电阻,而且 Re=R1（1+Co/CL）2.

2. 振荡补偿
除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡.为避免该情况发生,请在电路设计时提供足够的负极电阻.

3. 负载电容
如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示.电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS.
其中CS表示电路的杂散电容.
lspacing=0 cellpadding=0 width="100%" style='width:100.0%;background:white;border-collapse:collapse;mso-yfti-tbllook: 1184'>频率和负载电容特征图器

NDK的发展:在美国与中国大陆均设有生产据点,营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地,客户遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业.NDK电子多年来致力于研发创新,部分核心技术是台湾业界的领先者,近年来陆续取得石英相关制造技术专利；未来将持续加强开发,以成为全球石英频控元件领导者之目标迈进.NDK电子以严谨的质量管制系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求.产能：经济化、规模化.产品：高频、高精度、轻、薄、短、小.供应链：交期短、库存低.

深圳康比电子有限公司:同时代理国外多个知名品牌晶振系列.日本大真空KDS、爱普生、EPSON、精工、SEIKO、西铁城、CITIZEN、村田、muRata、TDK、NDK.公司产品有：有源晶振、温补振荡器、压控振荡器、恒温晶体、VCXO、TCXO、VC-TCXO、SPXO、OCXO.

本着“顾客至上、质量第一、信誉为本、持续改进”的质量方针,以专业专注为宗旨在、数码产品等领域中荣获“中国数码电子晶振第一家的称号”,在国内服务数千家高科技企业.

公司所有活动皆遵循环保法规及承诺,作好绿色设计与生产以及污染预防,减少使用危害环境的原物料,积极节约材料资源,降低对整体环境冲击的影响,实施相关预防矫正、持续改善作业,落实与维护环境保护,响应全球环保运动.自从欧盟颁布各项绿色环保指令（如RoHS）后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.泰艺电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求之产品.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.
