      石英晶体NAOD75,NSK石英晶体振荡器,津绽水晶振子

    • 产品型号:69045522
    • 频率:1.0~125.0MHZ

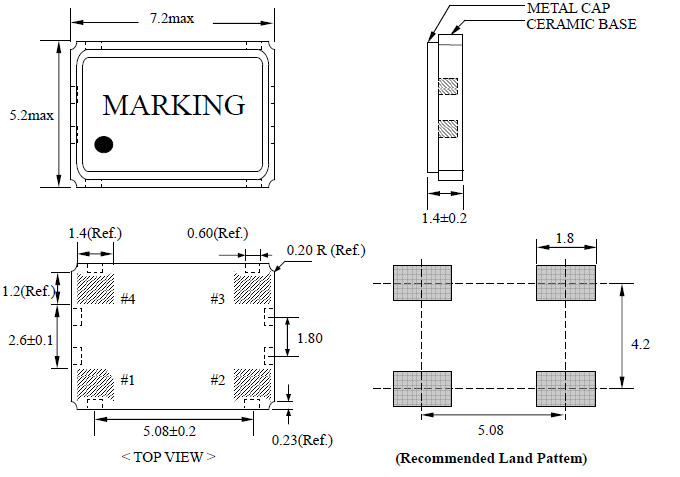

    • 尺寸:7.2*5.2mm
    • 产品介绍:NSK的產品被廣泛地運用在個人計算機、安全系統、通訊、無線應用、遙控單元和消費性電子產品等,並已陸續獲得國內外電腦及通訊大廠認可及使用.
    • RoHS RoHS2


           贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

    型号 HAOD75
    频率范围 1.0~125.00MHZ
    频率稳定度 A:±100  B:±50   C: ±30  D: ±25
    输出电平 CMOS
    工作温度 -10℃~+60℃,-20℃~+70℃,或客户要求
    保存温度 -40℃~+85℃
    负载电容 15pF
    电源电压 5.0V±10%/3.3V±10%/2.8V±5%/2.5V±5%/1.8V±5%
    输出对称 40% ~ 60% or 45% ~ 55%(at 55%V DC)
    老化率 ±3ppm/year




         请测量使用示波器或频率计数器晶体的两个端子的信号,如果频率不在规定范围内,它的输出波形的幅度是不够的(例如超过+/-200ppm的).
    The formula for Capacitances versus Frequency is as following:

    该公式的电容与频率是如下:
       FL = FR * (1 + C1 / 2 * (C0 + CL) ) where
    该曲线代表电容变化与频率变化(频率pullability)变化的变化:
    如果由频率计数器测量的频率比目标频率高,要增加电容(CL,或Cd以及C 8)的值,以降低频率到目标频率,反之亦然.请检查波形幅度是否改善或没有经过我们调整频率.如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况.该晶体应正常后,谐振点的调整.如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进:

    方法1:降低产品线路外部电容(Cd和CG)的值,并通过晶体具有较低负载电容(CL).
    方法2:采用小电阻(RR)的晶体.
    方法3:使用镉和CG的不等价的设计.
    我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.我们建议您使用上面的方法来节省成本,保证安全.请用频率计数器来测量所述晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进.如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率.请采用晶体具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大.

            台湾津绽公司主要生產產品為全系列石英晶體振盪子即:石英晶体谐振器,(DIP晶体 SMD 晶体),石英晶體振盪器 (SMD OSCILLATOR) 和石英晶體控制振盪器 (SMD晶振 VCXO压控振荡器).
    台湾津綻石英科技股份有限公司擁有超過 10 年以上的生產經驗,秉持著持續開發與專業技術支持,提供使用者最佳的解決方案及最好的服務品質.

           津绽晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务. 津绽
    晶体科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考量面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.
