首页进口晶振SG-8002JF晶振,爱普生晶振价格,有源晶振型号,SG-8002JF 14.7456M-PCML3

SG-8002JF晶振,爱普生晶振价格,有源晶振型号,SG-8002JF 14.7456M-PCML3

产品型号：64537046
频率：1~125MHZ

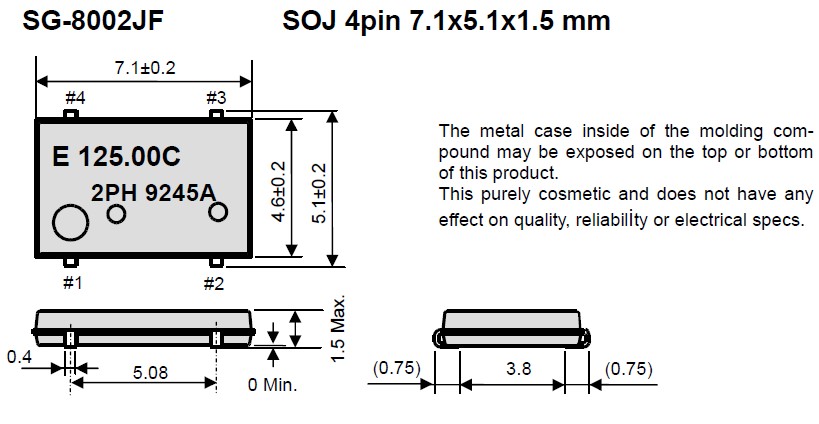

尺寸：7.1*5.1*1.5mm
产品介绍：晶振本身超小型,薄型,重量轻,“SG-8002JF 14.7456M-PCML3”晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域.

SG-8002JF晶振,爱普生晶振价格,有源晶振型号“SG-8002JF 14.7456M-PCML3”特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

项目	记号	SG-8002JF	条件
频率	f_nom	1~125MHZ
电压	Vcc	1.8V 3.3V
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-20°C～+70°C
保存温度范围	T_stg	-55°C～+125°C	单件保管一年

“SG-8002JF 14.7456M-PCML3”电阻值及TC特性来区分.
问题和现象：石英谐振器与电路组装后,频率不在要求的数值上,造成电路不能正常工作.
原因分析：这种情况多与谐振器的寄生振动有关,有时也与电路设计不合理有关. 前面提到,石英晶体会有多个寄生响应,对厚度切变晶体来说频率在20MHZ以上,尤其是泛音晶体易产生寄生响应.泛音晶体的基频谐振电阻有时会与三次泛音的谐振电阻相差较小,在不加滤波电路时可能在基频频率上振荡,因此可能时应在电路设计加上选频回路避免该情况发生.另一个原因是泛音晶体的基频波的3倍频（3次谐波）与3次泛音的频率靠得很近,选频电路难于将其滤除,造成跳频现象.如果可能有这种情况发生,在订货时,应提出基频3倍频与3次泛音频率的间隔要求,一般在150-250ppm间.也可在设计电路时适当减小电路增益,减低3次谐波的成分.

爱普生电子立基日本,在日本、美国与中国大陆均设有生产据点,爱普生电子多年来致力于研发创新,部分核心技术是业界的领先者,近年来陆续取得石英相关制造技术专利；未来将持续加强开发,以成为全球石英频控元件领导者之目标迈进.
小型化是让产品处于行业领先地位的关键

“小型元器件找爱普生”的用户评价和信赖,是爱普生科技保持行业领先地位的动力.

难度越高,就越发使他人难以企及,这正是领跑者引以为豪的地方.

在水晶元器件的小型化方面,公司是一直处于领先地位的优秀企业.

公司在2008年开发的晶体FCX-07的体积与1989年开发的晶体相比,实现了1／160的超小型化.爱普生科技的技术开创了水晶元器件的新市场.

“SG-8002JF 14.7456M-PCML3”爱普生电子自公司成立以来,秉持对环境保护承诺之宣言：『还给后代一个干净的地球』,所有活动应遵从以下政策：

1.若无法避免需产生或使用时,应管制单位产生量及使用量,做持续性之追踪管制、改进并制定预防方案或是降低污染量,水电等消耗性（能）资源使用,应从系统研究改善使用效率,以达成节约能源之目标.

2.公司所有活动皆遵循环保法规及承诺,作好绿色设计与生产以及污染预防,减少使用危害环境的原物料,积极节约材料资源,降低对整体环境冲击的影响,实施相关预防矫正、持续改善作业,落实与维护环境保护.

1、技术支持：全方位技术指导,专业的技术支持让您感受到前所未有的后顾无忧.
2、客服咨询:专业的销售团队,耐心为您解答任何疑问,让您的消费得到保障.
3、质量保证,诚信为本,上我司以“以科技为动力,以质量求生存,”为理念.
4、提升业绩,降低成本为您的产品量身订制,免费取样,为您做到低成本,高效率.
