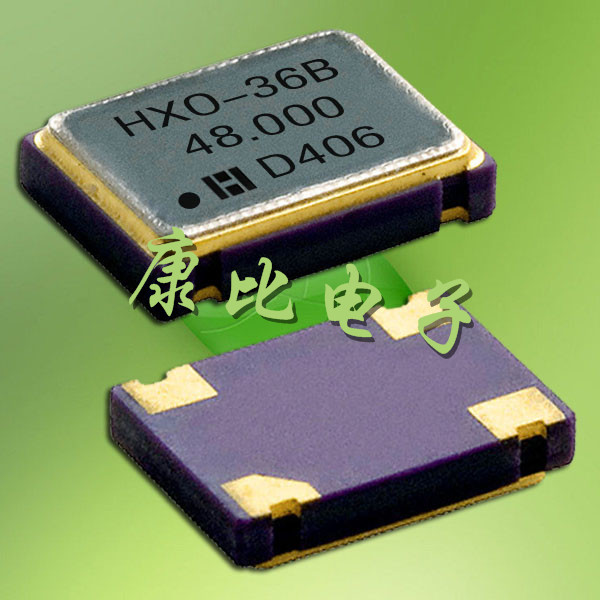

鸿星振荡器,HXO-3,HXO-Q3 7050mm石英晶体,台湾进口晶振

产品型号：65188497
频率：1~133MHZ

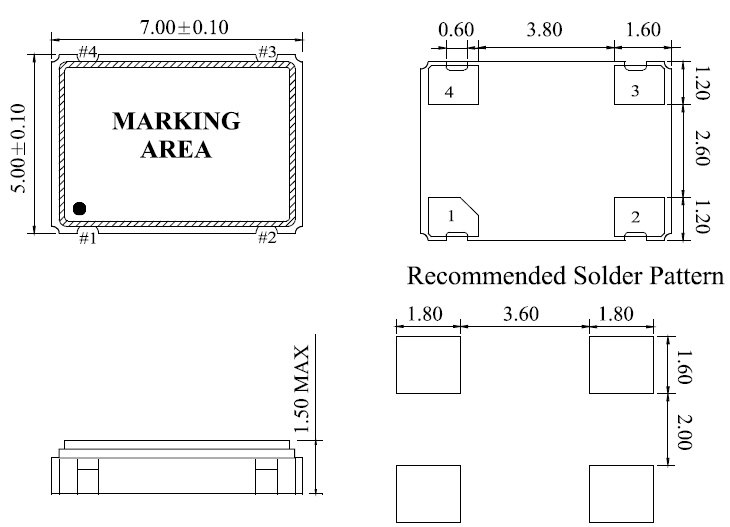

尺寸：7.0*5.0*1.5mm
产品介绍：台湾鸿星公司主要生產產品為全系列石英晶體振盪子即：石英晶体谐振器,(DIP晶体 SMD 晶体),石英晶體振盪器 (SMDOSCILLATOR) 和石英晶體控制振盪器 (SMD晶振 VCXO压...

鸿星振荡器,HXO-3,HXO-Q3 7050mm石英晶体,台湾进口晶振.贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

鸿星振荡器说明	HXO-3贴片晶振规格
频率范围	1~133MHZ
频率稳定度	A:±100 B:±50 C: ±30 D: ±25
输出电平	CMOS
工作温度	-10℃~+60℃,-20℃~+70℃,或客户要求
保存温度	-40℃~+85℃
负载电容	15pF
输出对称	40% ~ 60% or 45% ~ 55%(at 55%V DC)
电压	5.0V,3.3V, 2.8V,1.8V

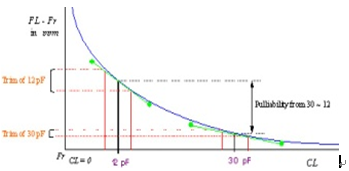

晶体频率与负载电容的变化要求：请测量使用示波器或频率计数器晶体的两个端子的信号,如果频率不在规定范围内,它的输出波形的幅度是不够的（例如超过+/-200ppm的）.The formula for Capacitances versus Frequency is as following:该公式的电容与频率是如下： FL = FR * (1 + C1 / 2 * (C0 + CL) ) where该曲线代表电容变化与频率变化（频率pullability）变化的变化:

如果由频率计数器测量的频率比目标频率高,要增加电容（CL,或Cd以及C 8）的值,以降低频率到目标频率,反之亦然.请检查波形幅度是否改善或没有经过我们调整频率.如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况.该晶体应正常后,谐振点的调整.如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下方法改进：

方法1：降低产品线路外部电容（Cd和CG）的值,并通过晶体具有较低负载电容（CL）.

方法2：采用小电阻（RR）的晶体.

方法3：使用镉和CG的不等价的设计.

我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.我们建议您使用上面的方法来节省成本,保证安全.请用频率计数器来测量所述晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进.如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率.请采用晶体具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大.
