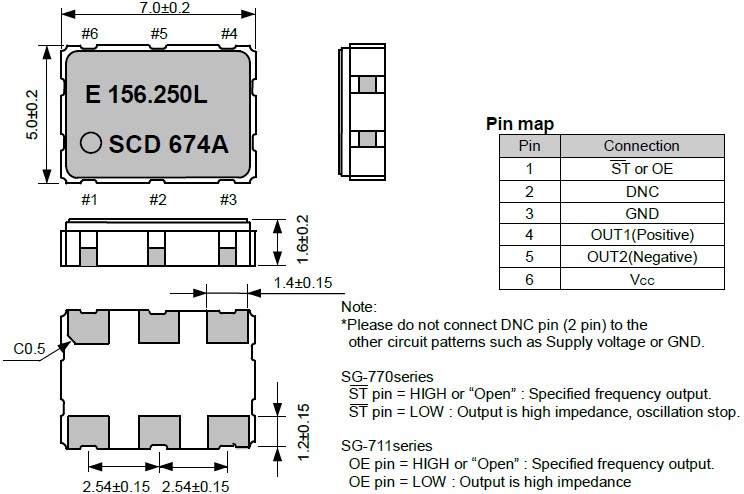

      进口晶振SG-770SDD、SCD,耐热型晶振,7050贴片振荡器

    • 产品型号:79257273
    • 频率:50.00~230.00MHZ
    • 尺寸:5.0*7.0mm
    • 产品介绍:主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
    • RoHS RoHS2

              进口晶振SG-770SDD,耐热型晶振,7050贴片振荡器小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,

    项目 记 号 SG-770SDD 条 件
    频率 f_nom 50.00~230.00MHZ
    电压 Vcc 1.8V  3.3V
    顶点温度 Ti +25±5°C
    二级温度系数 B (−3.5±1.0)x10−8/°C2
    负载容量 CL 7.0pF/9.0pF/12.5pF
    串联电阻 R1 65kÙ 最大值
    绝对最大激励等级 DLmax. 1μW
    推荐激励等级 DL 0.1μW
    并联电容 C0 0.8pF 典型值
    频率老化程度 f_age ±3x10-6 +25±3°C,第一年
    工作温度范围 T_use -20°C~+70°C
    保存温度范围 T_stg -55°C~+125°C 单件保管一年



    晶振泛音与基频的原理:
    同是AT切的芯片,在振动模式上又有基频(FUND),三次泛音,五次泛音等之分.小型SMD石英晶体谐振器而言,5次泛音很少,3次泛音一般在40M以上时才会少量生产.同一频率的产品,3次泛音的厚度是基频的3倍,例如我司产品某产品48MHz三次泛音的厚度约为0.104mm(与16MHz基本波的厚度相同),48MHz基本波产品的厚度约为0.034mm.在设计芯片厚度时,AT切的芯片的厚度与频率,及振动模式有关,而与芯片的尺寸大小无关.做成成品后的AT切基频产品,AT切3泛音产品与BT切产品可以通过观察其C0/C1值,TS值,电阻值及TC特性来区分.
      问题和现象:石英谐振器与电路组装后,频率不在要求的数值上,造成电路不能正常工作.
        原因分析:这种情况多与谐振器的寄生振动有关,有时也与电路设计不合理有关. 前面提到,石英晶体会有多个寄生响应,对厚度切变晶体来说频率在20MHZ以上,尤其是泛音晶体易产生寄生响应.泛音晶体的基频谐振电阻有时会与三次泛音的谐振电阻相差较小,在不加滤波电路时有可能在基频频率上振荡,因此可能时应在电路设计加上选频回路避免该情况发生.

           爱普生在中国开展的业务主要有水晶频率元件、打印机、扫描仪、投影机等信息关联产品业务,其产品以卓越的品质和节能环保的特点,赢得了中国消费者的厚爱.产品广泛应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、汽车防盗报警系统、平板电脑、数字电视接收器、通讯设备等产品.
        爱普生晶体承诺所有的运作皆遵守本地国家的法律,并符合国际上所共同认知环保与社会责任的标准,成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司. 我们将持续关注企业社会责任各项新议题,使本公司更加完整并落实企业社会责任所有面向. 对内,我们将透过各种教育训练与活动,用心创造一个多元且充满活力的工作环境 (例如健康促进活动); 对外,本公司透过与利害相关团体间的沟通,积极落实企业社会责任活动,持续投入社会公益,降低对社会环境之冲击.

    1、技术支持:全方位技术指导,专业的技术支持让您感受到前所未有的后顾无忧.
    2、客服咨询:专业的销售团队,耐心为您解答任何疑问,让您的消费得到保障.
    3、质量保证,诚信为本,上我司以“以科技为动力,以质量求生存,”为理念.
    4、提升业绩,降低成本为您的产品量身订制,免费取样,为您做到低成本,高效率.
