首页进口晶振压控晶振NV7050SA,日本进口晶振原装正品,NDK石英水晶振子

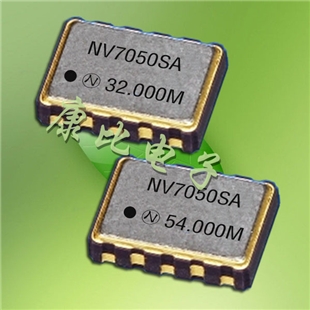

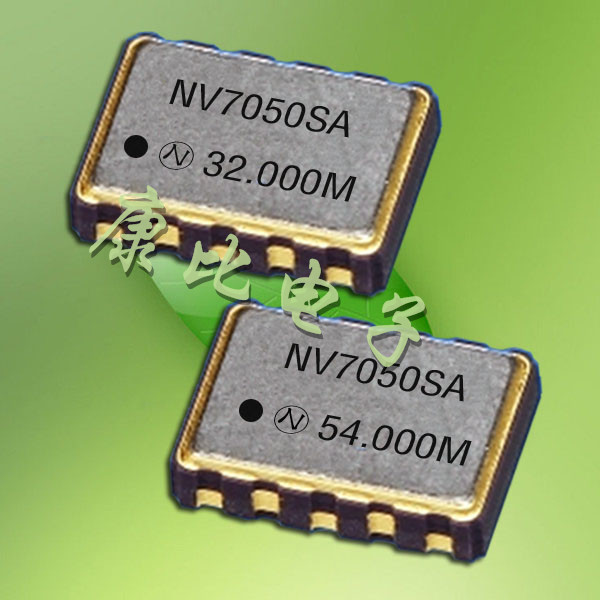

压控晶振NV7050SA,日本进口晶振原装正品,NDK石英水晶振子

产品型号：96517508
频率：170~700MHZ

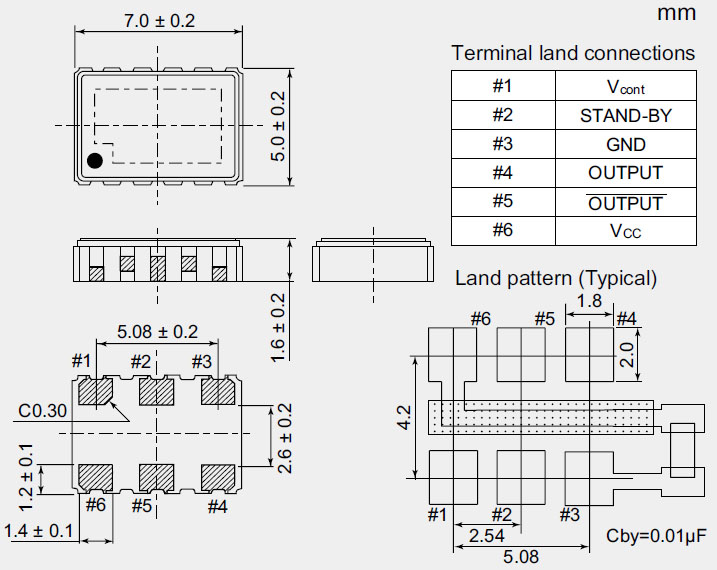

尺寸：5.0*7.0mm
产品介绍：本公司产品率先解决了石英晶振、陶瓷晶振、压控晶体、温补晶振、32.768KHZ等、频率不稳定、不抗跌落、不耐高温等难题.

日本进口晶振原装正品,NDK石英水晶振子,压控晶振NV7050SA是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

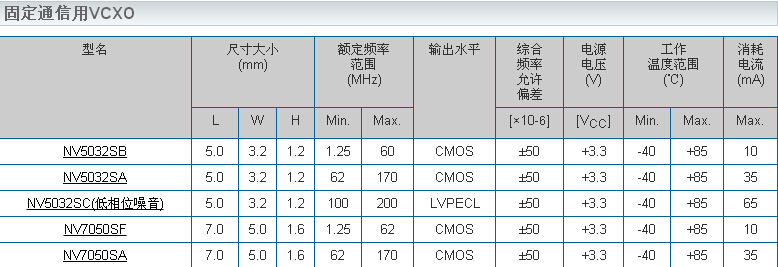

型号		NV7050SA
输出电压		LVPECL
频率范围(MHZ)		170 to 700
频率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作温度		0 to +70	0 to +85	0 to +85
保存温度		–55 to +125
电源电压（V）		+2.5 ± 5 %, +3.3 ± 10 %
电流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
输出电压(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88 (DC characteristics)
上升/下降时间(单位:纳秒)		Max. 1 (20 to 80% Waveform)
对称(%)		45 to 55 (at 50% Waveform)
输出负载(Ω)		50 (Terminated to VCC–2.0V)
相位抖动		Max. 1 (Offset frequency : 12kHz to 20MHz)

产品的可靠性（信赖性）：

产品的可靠性可以通俗的理解为：产品生产完成后,不会因常规的搬运,储存而使其性能受影响,不会因客户的焊接,清洗和封装等各种使用条件而影响性能.产品的可靠性可以通过各种可靠性试验来衡量,目前常见的可靠性试验有：

高温储存试验 125℃±10℃；1000H±24H

温度循环试验 T1 = -55℃±10℃ T2= 125℃±10℃；循环次数10次.（温度转换约30分钟）

温度冲击试验 T1 = -55℃±10℃ T2= 125℃±10℃；循环次数10次.（温度转换时间5秒）

恒温恒湿试验 TC 85±10℃ H 85% ；1000H±24H

可焊性（焊锡）试验 230±10℃；3 s

耐焊接试验 260±10℃；10 s

跌落试验 75 cm；3 次.

振动试验频率10 Hz — 2000 Hz；振幅 1.5 mm；每方向 40 分钟.

老化率试验 TC 85±10℃；300 H

寿命试验（MTBF）；85℃or125℃；1000H；利用公式及失效产品数计算出产品模拟寿命.

　　在试验中,压控晶振主要考察产品储存时会不会出现外观变异,是否会影响焊接,可焊性（焊锡）试验主要考察产品在客户端使用时能否顺利焊接到电路板上,只要原材料不出问题,产品在制程中不严重超温,无严重污染就不会有问题.

NDK的发展:1948 年在东京都中央区日本桥设立南部商工株式会社

1949 年开始晶体谐振器的制造、销售

1950 年公司名变更为日本电波工业株式会社

总公司迁移登记至东京都涉谷区大山町

1986 年在爱知县冈崎市设立中部营业所

在马来西亚建立Malaysian Quartz Crystal Sdn. Bhd.（现为 NDK Quartz Malaysia Sdn. Bhd.）

狭山事业所新馆竣工

1988 年在新加坡设立NDK Electronics Singapore Pte. Ltd.（现在的 NDK Crystal Asia Pte. Ltd.）

在英国设立NDK Europe Ltd.

1989 年北在北海道函馆市建立函馆NDK株式会社

2008 年品质保证试验室取得ISO/IEC 17025：2005的认证

获东京海关批准为特定出口商

2009 年狭山事务所内的新研发大楼"Laboratory ATOM"竣工

在中国苏州设立苏州日电波贸易有限公司

2010 年 NDK成为日本国内第一家遵循IFRS准则的企业.
