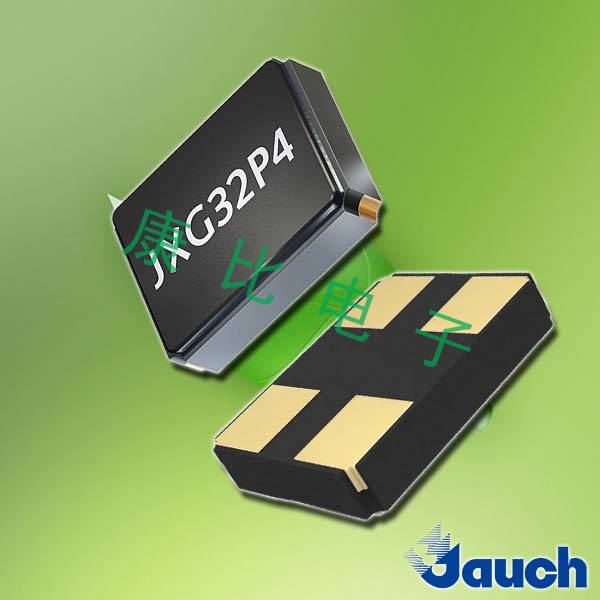

      Jauch晶振,贴片晶振,JXG32P4晶振

    • 产品型号:50499434
    • 频率:12~50MHZ

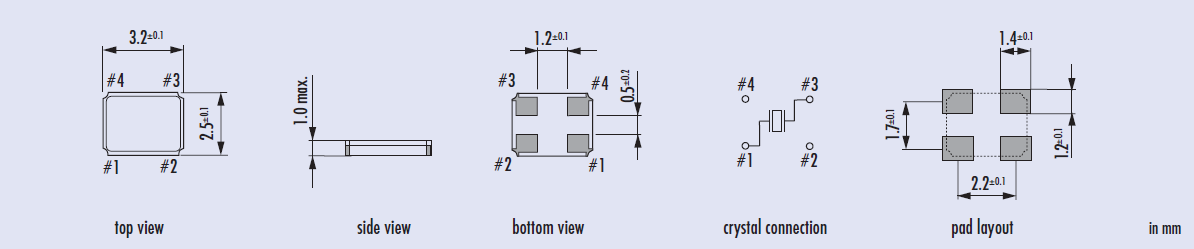

    • 尺寸:3.2*2.5mm
    • 产品介绍:小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品
    • RoHS RoHS2

      Jauch晶振,贴片晶振,JXG32P4晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性
      石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型。不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有AT切、BT切。其它切型还有 CT、DT、GT、NT等

    Jauch晶振规格 单位 JXG32P4贴片晶振频率范围 石英晶振基本条件
    标准频率 f_nom 12.00MHZ~50.0MHZ 标准频率
    储存温度 T_stg -40°C ~ +125°C 裸存
    工作温度 T_use -40°C ~ +85°C 标准温度
    激励功率 DL 200μW Max. 推荐:1μW ~ 100μW
    频率公差 f_— l ±50 × 10-6 (标准),
    (±15 × 10-6 ~ ±50 × 10-6 可用)
    +25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.kangbidz.com
    频率温度特征 f_tem ±30 × 10-6/-20°C ~ +70°C 超出标准的规格请联系我们.
    负载电容 CL 8pF ,10PF,12PF,20PF 不同负载电容要求,请联系我们.
    串联电阻(ESR) R1 如下表所示 -40°C —  +85°C, DL = 100μW
    频率老化 f_age ±5 × 10-6 / year Max. +25°C,第一年



      晶体产品线路焊接安装时注意事项
    耐焊性:
      将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
    (1)柱面式产品和DIP产品

    晶振产品类型 晶振焊接条件
    插件晶振型,是指石英晶振采用引脚直插模式的情况下
    比如:椭圆形引脚插件,圆柱晶体引脚插件
    手工焊接+300°C或低于3秒钟
    请勿加热封装材料超过+150°C
    SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230° +260°C或低于@最大值 10 s
    请勿加热封装材料超过+150°C
    (2)SMD产品回流焊接条件图
      用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。Jauch晶振,贴片晶振,JXG32P4晶振

      尽可能使温度变化曲线保持平滑:
