温补晶振,贴片晶振,西迪斯3225温补晶振,Model525晶振

产品型号：29405859
频率：10~40MHZ
尺寸：3.2*2.5mm
产品介绍：CTS公司(NYSE:CTS),成立于1896年,是全球领先的设计和制造不同的电子元件,传感器和执行器.主要是满足需求的原始设备制造商(oem),CTS是骄傲的100年的遗产,卓越创新产...

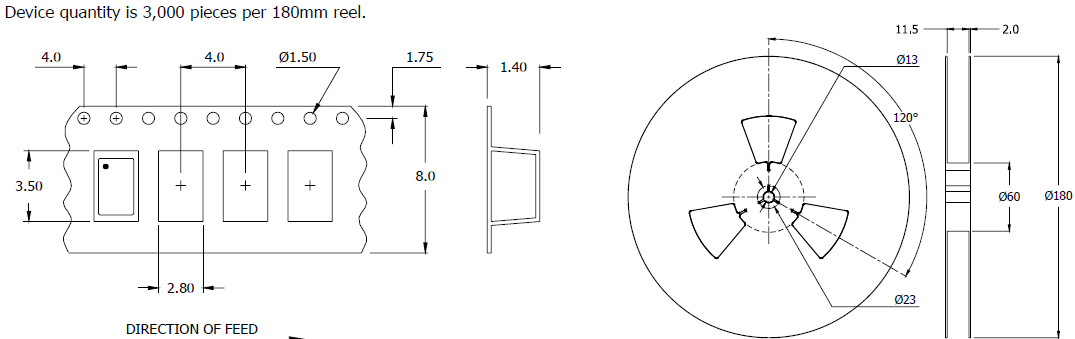

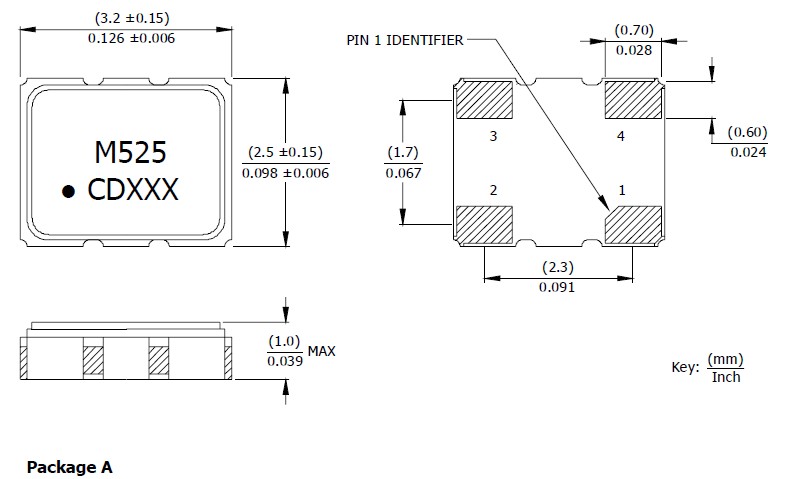

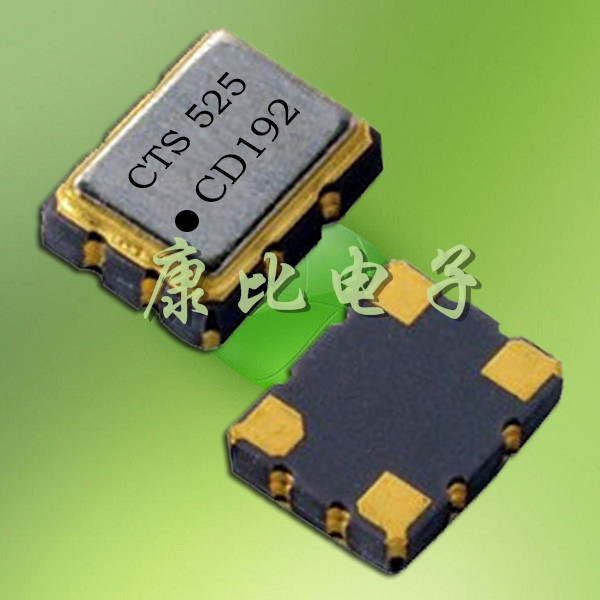

Model525晶振,进口SMD晶振.西迪斯3225温补晶振（TCXO）产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度：最高0.8 mm,体积：0.0022 cm³,重量：0.008 g,超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC（频率控制）功能,Enable/Disable功能,产品本身可根据使用需要进行选择.

参数	Model525晶振
工作模式	基本		第三次泛音
频率范围	10 MHz to 40MHz		10MHz to40MHz
水晶切割	AT截法
频率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
频率稳定度公差1 (工作温度范围,引用到25°C阅读)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作温度范围1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串联电阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
负载电容或共振模式(见订购信息更多的选项)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt详细)	3.0 pF typical, 5.0 pF maximum
激励功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
绝缘电阻(@直流100 v)	500M Ohms minimum
储存温度范围	-40°C to +125°C
回流条件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum
