首页进口晶振振荡器CSX750P,CITIZEN株式会社,日本品牌有源晶振,CSX750PCC6.1760MT

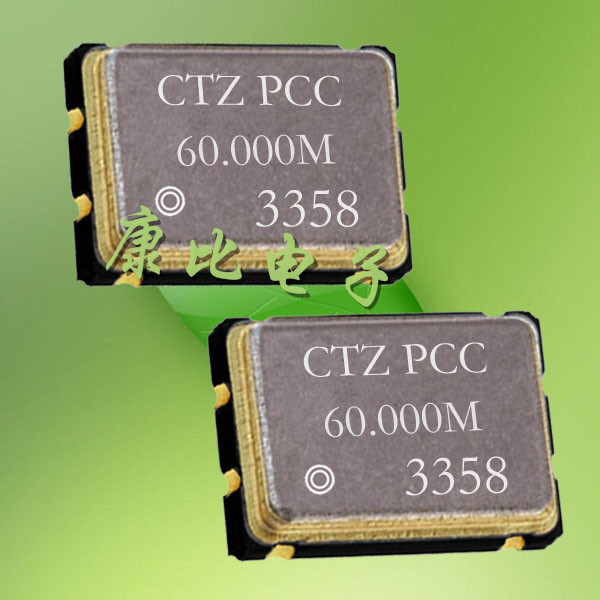

振荡器CSX750P,CITIZEN株式会社,日本品牌有源晶振,CSX750PCC6.1760MT

产品型号：49375095
频率：1~125MHZ

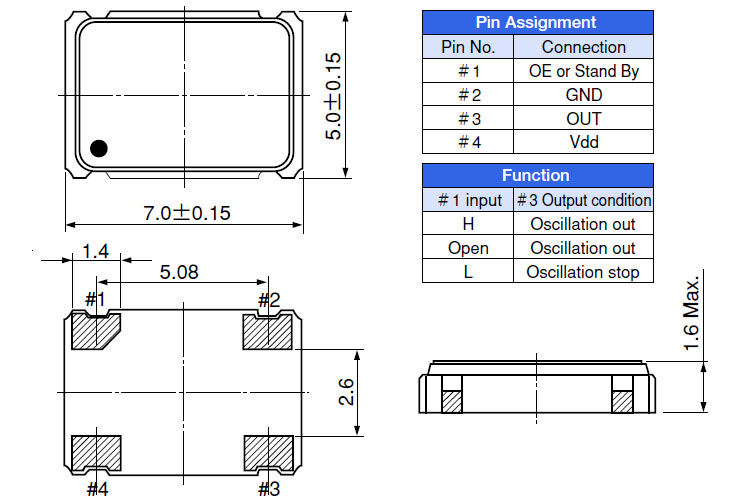

尺寸：5.0*7.0mm
产品介绍：该款为无铅产品,超小型,质地轻.“CSX750PCC6.1760MT”,产品被广泛应用到集成电路,程控交换系统,无线发射基站.

振荡器CSX750P,CITIZEN株式会社,日本品牌有源晶振产品采用了,“CSX750PCC6.1760MT”离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升;１.微调后调整频率能控制在±2ppm,一般只能保持在±５ppm;２.产品的激励功率相关性参数有大幅提升;3.产品的长期老化率可保证在±2ppm之内.

项目	模型	CSX-750P	条件
标准频率	fo	1.000~125.000MHZ
电压	V	1.8V 3.3V 5V或客户指定	at25℃
负载电容	CL	8pf 10pf或客户指定
工作温度范围	TopR	-20℃~+75℃
储存温度范围	TsTR	-40℃~+85℃
变曲点温度	TM	25℃±5℃
温度系数	β	-0.034±0.006ppm/℃²
动态电阻	R1	35KΩ Max 40KΩ Max 50KΩ Max	at25℃
激励电平	DL	1μW Max
老化率	△f/fo	±3ppm Max ±5ppm Max	25℃±3℃
并联电容	Co	1.2PF Typ 1.0Typ

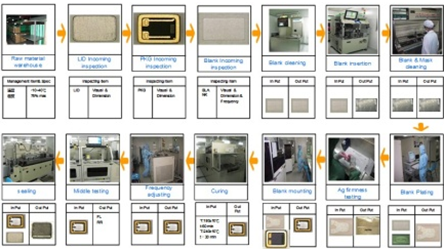

“CSX750PCC6.1760MT”石英晶振生产流程
1.芯片清洗：
目的再清除芯片表面因硏磨残流的污物、油物,以保证镀银(金)层附着牢固良好.
2.蒸镀(被银):
用真空镀膜原理在洁净的石英芯片上蒸镀薄银(金)层,形成引出电极,并使其频率达到一定范围.
3.上架点胶:
将镀上银（金）电极的芯片装在基座上,点上导电胶,并高温固化,芯片经过镀金Pad (DIP型:支架或弹簧)即可引出电信号.
4.微调:
使用真空镀膜原理,将银(金)镀在芯片表面的银(金)电极上,达到微调晶体谐振器的频率达到规定要求.(插脚类产品产品较常使用)
使用Ar离子轰击芯片表面的金(银)电极,将多余的金(银)原子蚀刻下来,达到微调晶体谐振器的频率达到规定要求.(较适合小型化SMD产品使用)
5. 封焊:
将基座与上盖放置在充满氮气(或真空)的环境中进行封焊,以保证产品的老化率符合要求.
主要封焊方式有：
   ◆ 电阻焊
   ◆ 滚边焊(Seam)
   ◆ 玻璃焊(Frit)
   ◆ 锡金焊(AuSn)

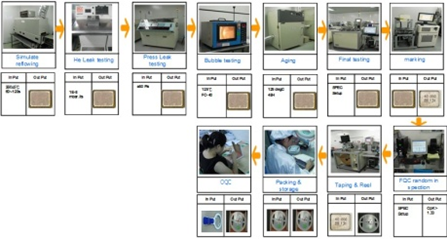

6. 密封性检查:
确认封焊后的产品是否有漏气现象.
依检漏方法区分为:
   a.粗漏：检查较大的漏气现象,常用检出方法有气泡式及压差式.
   b.细漏：检查较微小的漏气现象,常用检出方法为氦气检漏式.
7. 老化及模拟回流焊:
   老化 : 对产品加以高温长时间老化,将制程中因热加工造成之应力达到释放效果.
   回流焊: 以模拟客户使用环境,目的在暴露制造缺陷,据以提高出货可性.
8. 测试：
对成品进行印字、电性能指针测试,剔除不良品,保证产品质量.

1918 西铁城时计的前身、尚工舍时计研究所成立

1924 怀表第一号完成

1930 西铁城时计株式会社成立中岛与三郎就任社长

1931 手表第一号完成

1960 与美国BULOVA公司签订进出口合同签订对印度进行技术援助的合同

1961 开始对外销售加工机床

1964 技术研究所成立西铁城事务所成立

1965 开始生产商用机器（计算器、相机快门）在西德（当时）开设事务所，正式向欧洲出口产品

1966 国产首款电子手表“X8”发售

2008 金森充行就任社长CITIZEN MIYOTA 与 CITIZEN FINETECH合并，成立CITIZEN FINETECH MIYOTA株式会社MIYANO株式会社成为联结子公司

2011 CITIZEN MACHINERY与MIYANO合并，成立CITIZEN MACHINERY MIYANO株式会社

“CSX750PCC6.1760MT”2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.
