首页进口晶振NT7050BC晶体,十脚贴片晶体,NDK温补晶振

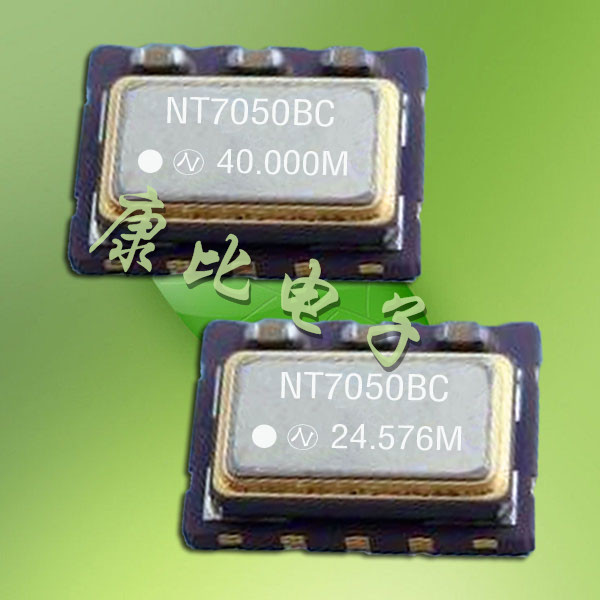

NT7050BC晶体,十脚贴片晶体,NDK温补晶振

产品型号：84536897
频率：10~40MHZ

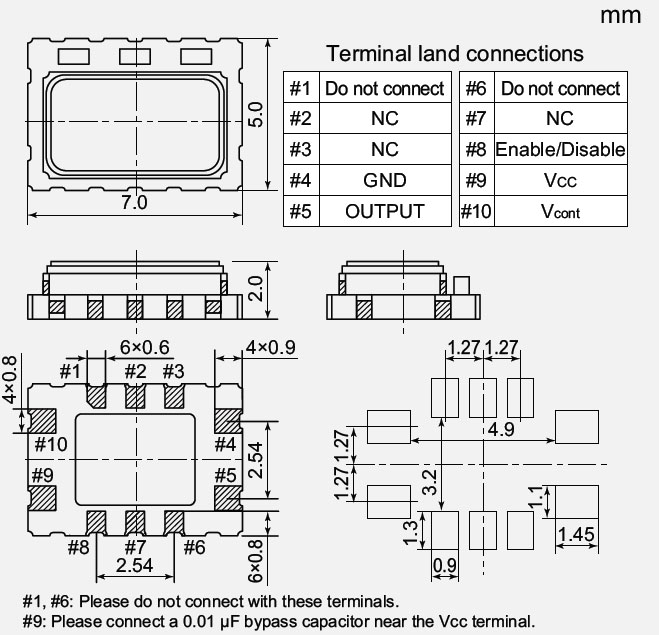

尺寸：5.0*7.0mm
产品介绍：产品广泛应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、汽车防盗报警系统、平板电脑、数字电视接收器.

NT7050BC晶体,十脚贴片晶体,NDK温补晶振产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM?2.0 PPM,工作温度范围: - 30度85度,电源电压:1.8V、3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

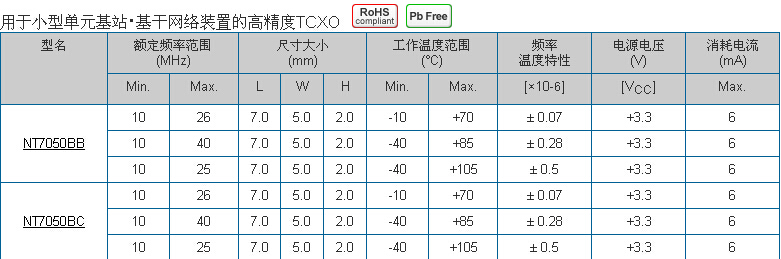

型号		NT7050BC
输出电压		LVPECL
频率范围(MHZ)		10 to 40
频率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作温度		0 to +70	0 to +85	0 to +85
保存温度		–55 to +125
电源电压（V）		+2.5 ± 5 %, +3.3 ± 10 %
电流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
输出电压(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88 (DC characteristics)
上升/下降时间(单位:纳秒)		Max. 1 (20 to 80% Waveform)
对称(%)		45 to 55 (at 50% Waveform)
输出负载(Ω)		50 (Terminated to VCC–2.0V)
相位抖动		Max. 1 (Offset frequency : 12kHz to 20MHz)

当把石英共振子与振荡线路或集成电路(IC)一起整合在一个封装内, 由外部提供电源电压, 形成一个主动组件输出频率信号, 就是所谓的石英晶体振荡器. 石英晶体振荡器可以藉由单一封装组件内部不同的振荡线路及输出线路, 提供不同特性需求的参考频率. 例如有石英频率振荡器SPXO 或称为, 可程序化石英晶体振荡器PCXO, 电压控制石英晶体振荡器VCXO , 温度补偿石英晶体振荡器TCXO 及恒温槽控制石英晶体振荡器.

为了满足应用面需求而言, 石英晶体振荡器内部的振荡线路有以基本波或三倍频不同方式. 要达到数佰兆赫的输出频率时, 振荡线路后级可以采用锁相回路方式或倍频方式, 将较低频率的石英振荡频率提升. 对于输出端的输出准位及输出波形也有各类不同需求,如 CMOS, LVPECL, 等. 这些规格都要仔细的定义.(如图)提供了数种石英振荡器输出频率对温度变化稳定性.

NDK的发展：1995 年在香港成立日本电波工业（香港）有限公司
1998 年 NDK取得QS9000认证
         在东京证券交易所市场第1部上市
1999 年狭山事业所取得ISO14001认证
2001 年在德国设立NDK Europe Ltd. German Office，
（2008年设立NDK Germany Gmbh并开始运作）
2002 年 NDK America, Inc. 的总公司办公室搬至美国伊利诺斯州
         在美国伊利诺斯州成立NDK America, Inc.
         在北海道函馆市建立NRS Technologies Inc.
         在中国上海设立日电波水晶（上海）贸易有限公司
2004 年在北海道千岁市成立千岁技术中心
2005 年函馆NDK吸收合并NRS Technologies Inc.
         总公司搬至东京都涉谷区笹塚
2008 年品质保证试验室取得ISO/IEC 17025：2005的认证
         获东京海关批准为特定出口商
2009 年狭山事务所内的新研发大楼"Laboratory ATOM"竣工
         在中国苏州设立苏州日电波贸易有限公司
2010 年 NDK成为日本国内第一家遵循IFRS准则的企业

深圳康比电子有限公司：日本大真空KDS、爱普生、EPSON、精工、SEIKO、西铁城、CITIZEN、村田、muRata、TDK、NDK.公司产品有：有源晶振、温补振荡器、压控振荡器、恒温晶体、VCXO、TCXO、VC-TCXO、SPXO、OCXO.贴片晶振体积有：5X7mm、6035mm、5032mm、4025mm、3225mm、2520mm等石英晶振系列.公司的成长离不开、我们优秀的团队,我们的理念是：高效和谐、忠诚勤恳、创新进取、努力加油、追求品质,康比电子将与客户和谐发展、共同成长,共创美好明天.

自从欧盟颁布各项绿色环保指令（如RoHS）后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.NDK电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求之产品.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.

全力保护有限的地球资源与环境.有鉴于环保意识抬头,NDK电子多年来在环保工作上持续努力,期望藉由环境管理、自发且持续的改善,达到改善环境、减少环境冲击的实质目的.
