振荡器是一种产生振荡的周期性电子信号的电子电路,例如正弦波(或)方波.振荡器的主要功能是将DC(直流)从电源转换为AC(交流)信号.这些被广泛用于几种电子设备中.由振荡器产生的信号的一般示例包括由TV和无线电发射器的发射器广播的信号,控制石英晶振时钟和计算机的CLK信号.电子游戏和电子蜂鸣器产生的声音.振荡器通常以输出信号的频率为特征.振荡器主要设计用于从直流电源产生大功率AC的输出,通常称为逆变器.
不同类型的振荡器具有相同的功能,它们产生连续的无阻尼o/p.但是,振荡器之间的主要区别在于通过提供给储能电路以满足损耗的能量的方法.常见类型的晶体管振荡器主要包括调谐集电极振荡器,Colpitt振荡器,Hartley,相移,Wein桥和石英晶体振荡器
什么是TunedCollectorOscillator?
调谐的集电极振荡器是一种晶体管LC振荡器,其中谐振电路包括电容器和变压器,它们连接到晶体管的集电极端子.调谐的集电极振荡器电路是最简单和最基本的LC振荡器.连接在集电极电路中的储能电路在谐振时表现得像一个简单的电阻负载,并决定振荡器频率.该电路的一般应用包括信号发生器,RF振荡器电路,频率解调器,混频器等.下面讨论和示出调谐的集电极振荡器的电路图和工作.
调谐收集器振荡器电路

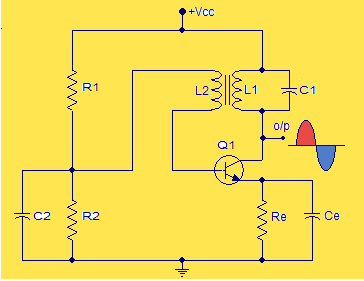

调谐集电极振荡器的电路图如下所示.对于晶体管,电阻器R1,R2形成分压器偏压.发射极电阻'Re'用于热稳定性.它还会停止晶体管的集电极电流和发射极旁路电容"Ce"."Ce"的主要作用是避免改善振荡.如果没有发射极旁路电容,放大的交流振荡将落在发射极电阻'Re'上,并将加到晶体管的'Vbe'基极-发射极电压上.之后,这将改变直流偏置的条件.在下面的电路中,变压器L1的初级和电容器C1形成储能电路.

调谐收集器振荡器电路

调谐收集器振荡器电路工作
当电源接通时,晶体管获得电流并开始导通.'C1'电容开始充电.当C1电容器充电时,充电开始通过变压器的初级线圈L1放电.
当电容器C1完全放电时,作为静电场的电容器中的能量将作为电磁场搅拌到电感器.现在,电容器两端不再有电压,以保持通过变压器初级线圈的电流开始崩溃.为了抵抗这一点,L1线圈产生一个反电动势,它可以再次给电容充电.然后电容'C1'通过L1线圈放电,串联是恒定的.该充电和放电在储能电路中建立一系列小型有源振荡器.
通过电感耦合,通过次线圈将在贴片晶振谐振电路中产生的振荡反馈到Q1晶体管的基极端子.可以通过改变变压器的比率扭曲来调节反馈量.
次级绕组线圈"L2"的方向使得其两端的电压与初级(L1)两端的电压相反180°.因此,反馈电路产生180°的相移,Q1晶体管产生另一个180°的相移.结果,在输入和输出之间获得总相移.这是正反馈和持续振荡的极其必要条件.
晶体管的集电极电流(CC)平衡了储能电路中的能量损失.这可以通过从储能电路采用少量电压,加强并将其应用回电路来完成.电容器"C1"可以在变频应用中变化.
在振荡电路中,振荡频率可以使用以下等式表示.

F=1/2π√[(L1C1)]

在上面的等式中,'F'表示振荡频率,L1-是变压器初级线圈的电感,C1是电容.
调谐集电极振荡电路的应用
调谐集电极振荡器的应用涉及无线电的本地有源晶振振荡器.所有变压器在初级和次级之间引入180°的相移.
电子接收器原理使用具有以下内容的LC调谐电路

C1=300pF,L1=58.6μH

振荡频率可通过以下程序计算

C1=300pF
=300×10-12F.
L1=58.6μH
=58.6×10-6H

振荡频率,f=1/2π√L1C1
f=1/2π√58.6×10-6×300×10-12Hz

1199×103Hz
=1199kHz

因此,这是关于调谐集电极振荡器电路的工作和应用.我们希望您对这个概念有更好的理解.此外,对此概念或实施电气和电子项目的任何疑问,请在下面的评论部分中给出您的宝贵建议.这是一个问题,振荡器的主要功能是什么?
