任何的电子产品都是由电子电路以及电子元器件组成的,而振荡器是电子电路,使各自的电子信号通常为正弦波和方波.在用作石英晶体振荡器的其他类型的电子设备如石英中非常重要.幅度调制无线电发射机使用振荡来产生载波波形.AM无线电接收器使用特殊的振荡器,它被称为谐振器来调谐电台.振荡器存在于计算机,金属探测器和枪支中.下面解释不同类型的振荡器.
振荡器的意义是什么?
振荡器的工作原理是振荡,它是一种机械或电子设备.两件事之间的周期性变化是基于能量的变化.振动用于手表,收音机,金属探测器以及许多其他设备中使用振荡器.

振荡器原理
该有源晶振将来自直流电源给一个交流电流,并且它们在许多电子装置中.振荡器中使用的信号是正弦波和方波.一些例子是由无线电和电视发射机广播的信号,在计算机和视频游戏中使用的时钟.
振荡器的类型
有两种类型的电子振荡器,它们是线性和非线性振荡器.的线性振荡器得到正弦输入.线性振荡器由质量m和平衡线性力组成.通过应用钩子的低,弹簧产生的力对于小的位移是线性的.
阿姆斯特朗振荡器
Armstrong振荡器是一个LC电子振荡器,为了产生这个振荡器,我们使用的是电感器和电容器.912年,美国工程师埃德温·阿姆斯特朗发明了阿姆斯特朗振荡器,它是第一个贴片晶振振荡器电路,并且在1913年,这个振荡器被作为奥地利工程师的亚历山大·迈斯纳用在第一个真空管中.

Armstrong振荡器被称为tickler振荡器,因为反馈信号的各个特征应产生振荡,磁耦合到油箱指示器.让我们考虑耦合弱,但维持振荡就足够了.下面的等式表示振荡频率f.Armstrong振荡器也称为Meissner振荡器或嘀嗒振荡器.

f=1/2Π√LC

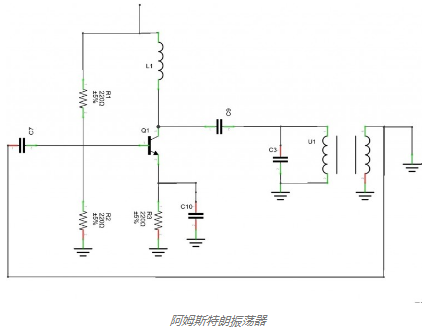

为了实现180度相移振荡,Armstrong振荡使用晶体管,如上图所示.从图中可以看出,输出来自初级变压器,它有一个晶振体管,反馈来自变压器的次级线圈.通过使用初级线圈看到变压器次级线圈中的极性点被反转.工作频率由电容器C1和变压器的初级线圈获得.
哈特利振荡器
哈特利振荡器是一种电子振荡器.该振荡的频率由调谐电路决定.调谐电路由电容和电感组成,因此它是一个LC振荡器.1915年由美国工程师拉尔夫哈特利发明了这种振荡器.Hartley电路的特征是调谐电路由与两个串联电感并联的单个电容器组成.从用于振荡目的的两个电感器的中心连接,获取反馈信号.

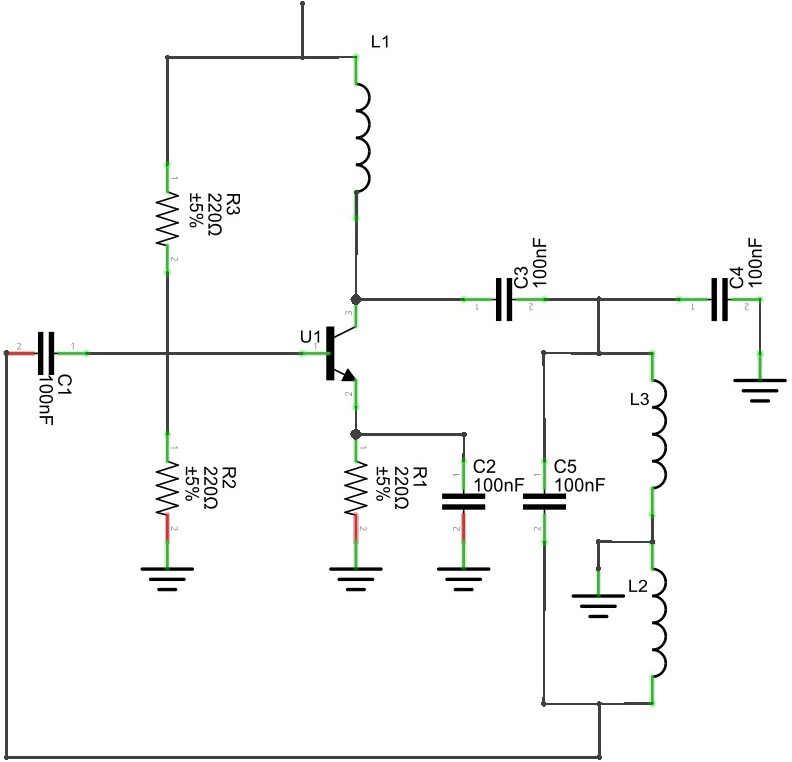

Hartley振荡器与Colpitts平行,除了它使用一对分接线圈作为两个分接电容器的替代.从下面的电路中,输出电压在电感器L1两端产生,反馈电压在电感器L2上.反馈网络以下面给出的数学表达式给出

反馈网络=XL2/XL1=L2/L1

应用
这种振荡将产生所需的频率范围,Hartley振荡器用于射频范围为30Mhz石英晶振,在无线电接收器中,使用该振荡器并且它具有宽范围的频率
ColpittsOscillator
Colpitts振荡器由EdwinH.Colpitts于1918年由美国工程师设计.该振荡器是电感器和电容器的组合.Colpitts振荡器的特性是有源器件的反馈,它们来自分压器,由两个电感器组成,两个电容器串联在电感器上.

Colpitts电路由增益器件组成,如双极结,场效应晶体管,运算放大器和真空管.输出连接到反馈回路中的输入,它具有并联调谐电路,并且其用作带通滤波器用作石英晶体振荡器的频率.该振荡器是Hartley振荡器的电气双振荡器,因此反馈信号来自感应分压器,它具有串联的两个线圈.

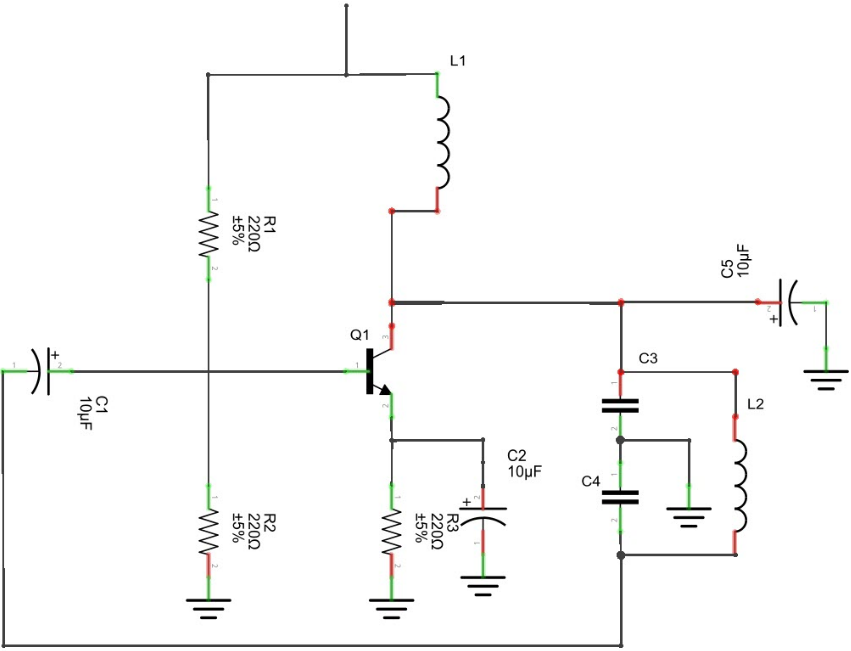

以下电路图显示了常见的Colpitts基本电路.电感器L和电容器C1和C2都与并联谐振回路电路串联,它给出振荡器的频率.C2端子上的电压施加到晶体管的基极-发射极结,以产生反馈振荡.
应用
它用于产生频率非常高的正弦输出信号,涉及的频率范围很广,它用于无线电和移动通信,在商业目的中,使用了许多应用
多波振荡器
多波振荡器是由法国工程师GeorgesLakhovsky在1920年至1940年间发明的.他表明细胞的细胞核具有细丝,它与电子振荡器非常相似,并且具有接收能力.并发送振动信息.多波振荡器是实验性的,对历史仪器的研究,并没有医学上的要求.多波振荡器单元呈现印刷电路板黄金比例天线.
应用
由于整体工作,这种振荡的治疗作用非常糟糕,愈合过程由身体的所有部位完成,MWO在全球许多国家被个人使用,该振荡器用于治疗癌症
本文介绍了不同类型的石英晶体振荡器电路及其应用.我希望通过阅读本文,您了解不同类型的振荡器及其应用.如果您对本文有任何疑问或要实施任何电子项目,可联系康比电子
