不管任何成品进入市场,都必须要经过各项严格的测试合格后才能推入市场,确保产品的质量,把合格完美的产品提高客户的满意度.无论是哪个行业或是任何的产品,能达到客户的满意度以及对产品的认都是至关重要的.这也是对产品的高度认可.100%的产品测试是成品的最后工序,也意味着成败在此一举.就拿我们市场上常用的有源晶振来说,也是需要通过一系列的各种测试.晶振作为电子产品中的必需品,在质量方面更是尤为重要.以下文章康比电子简述石英晶体振荡器的测试
测试
时钟振荡器的大多数基本测量可以使用频率计数器来测量频率,使用电流表或DVM来测量电源电流,使用示波器来测量电压电平,上升和下降时间以及对称性.在某些情况下,时间间隔计数器可以代替频率计数器和示波器.如果输出被定义为峰间电压,正弦波振荡器也可以使用相同的设置.如果正弦波振荡器输出定义为dBm,则需要频谱分析仪.在大多数情况下,频谱分析仪需要测量正弦波振荡器的失真.
示波器的带宽或时间间隔计数器的输入级对波形测量的准确性很重要.在有源晶振的情况下,理想的波形是方波.方波由基频(指定的输出频率)的正弦波和该频率的所有奇数谐波组成.由于振幅或每个谐波贡献的量随着谐波阶数的增加而减小,所以在我们的波形测量中,较低的阶数是最重要的.如果时钟振荡器输出频率为50MHz,则示波器带宽必须至少为150MHz,以在测量中充分考虑三次谐波.此外,这个最小带宽必须是示波器和探头带宽的组合.如果波形中的过冲或振铃对应用至关重要,示波器带宽可以通过这一点而不是振荡器频率来设置.过冲通常持续时间约为1nsec.如果假设这大约是其周期的一半,则周期为2nsec.并且频率内容将是500MHz.因此,示波器和探头的最小组合带宽变为500MHz.

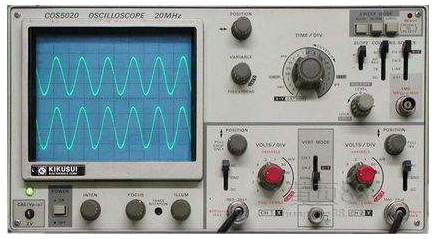

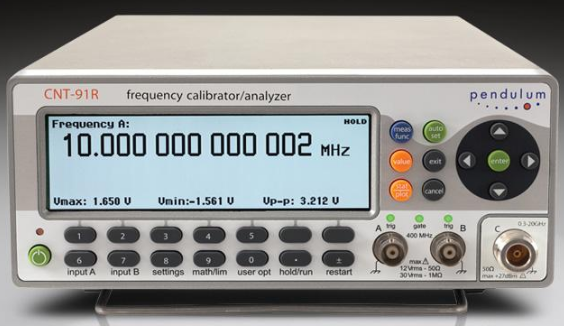

左（频率计数器）右（示波器）

随着输出频率的提高,有源晶振时钟振荡器测试的固定正成为测量能力的关键因素.正弦波振荡器通常被指定为50或75欧姆,并且可以利用干净的传输线进行互连.但是,时钟振荡器的TTL或CMOS类型的输出不能利用标准传输线.对于这些应用,重要的是最小化杂散固定电容.保持负载和测试点尽可能靠近振荡器输出.在构建贴片晶振测试装置以及实际应用电路时,使用良好的RF电路技术非常重要.如前所述工业TTL等效负载使用二极管,由于开关时间的关系,二极管可能不适用于较高频率.在使用更快的二极管之前,客户和制造商必须同意这一改变.
用于给振荡器供电的测试设备的电源上升时间应该是已知的.电源上升时间必须在规范中设定的任何限制范围内.在某些情况下,如果指定,启动可以在每个极端进行验证.各种方法被用来控制这一点.一种是在电源线中使用简单的RC时间常数.另一种是使用波形发生器来驱动振荡器的电源线.
一般来说,石英晶体振荡器在设计中使用更简单,需要比分立晶体更传统的测试设备.晶体振荡器也给制造商增加了更多的设计和验证负担.
