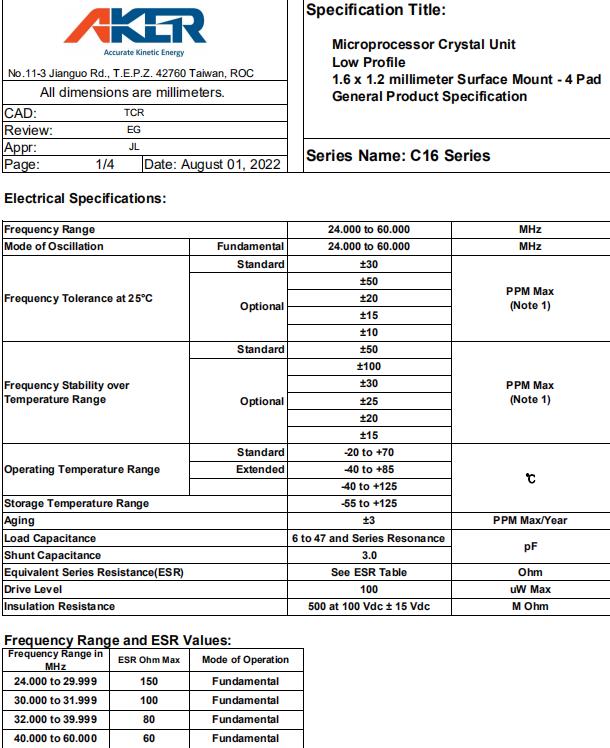

6G室外基站专用安基石英晶体C16-40.000-8-1015-R，全球领先供应商安基公司，凭借自身的努力与奋斗，拥有先进的生产技术和高端生产设备，以及拥有一流的技术人员，利用自身的实力开发编码C16-40.000-8-1015-R，Crystal，频率为40MHz，频率稳定性±10ppm (Tol)，±15ppm (Stability)，负载电容8pF，80Ohm,脚位4-Pin，SMD贴片晶振，具备低损耗高性能的特点，应用领域：6G室外基站，智能家居，电子数码等领域。
许多工程师在设计振荡器电路时，并没有在石英晶体上花太多心思。对他们来说，这是一个标准的功能，无论如何都会起作用。其实没那么简单。振荡器电路决定着应用的心跳，需要石英晶体和其它元件之间的仔细匹配。否则，所产生频率的准确性会受到影响，应用甚至可能在现场失败。

我们安基希望让我们的客户免受此类问题的困扰。因此，我们对客户的振荡器电路进行详细分析，旨在实现晶体和电路的最佳匹配。在这些所谓的“OSF试验”过程中检查了以下三个参数:
1)频率精度
2)振荡安全系数(OSF)
3)驱动水平
频率准确度
振荡器电路的主要任务是在整个应用周期和所有环境条件下产生稳定而精确的频率。为了使总负载电容(CL)必须尽可能接近额定负载电容(额定CL)或理想地与之匹配。6G室外基站专用安基石英晶体C16-40.000-8-1015-R.
因此，电路分析的第一步是确定总负载电容(CL)石英晶体在其两端“看到”的。由于与电路的任何直接接触都会使测量结果失真，因此测量是在不接触的情况下进行的，使用近场探头放置在电路上方一小段距离处。然后将晶体从电路中焊接出来，用晶体网络分析仪在标称温度下测量L.
总C的偏差越大L从名义上的CL晶体的频率偏差越大。然而，通过检查分析仪中的晶体，可以确定需要哪些校正来提高电路的频率精度。

C1E-30.000-10-1530-X-R	Aker Technology	石英晶体	Crystal 30MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 80Ohm 4-Pin SMD T/R
C1E-25.000-12-1530-X-R	Aker Technology	石英晶体	Crystal 25MHz ±15ppm (Tol) ±30ppm (Stability) 12pF FUND 100Ohm 4-Pin SMD T/R
C2E-48.000-10-1530-X-R	Aker Technology	石英晶体	Crystal 48MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 70Ohm 4-Pin SMD T/R
C1E-36.000-10-1530-X-R	Aker Technology	石英晶体	Crystal 36MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 80Ohm Automotive 4-Pin SMD T/R
C16-40.000-10-1530-X-R	Aker Technology	石英晶体	Crystal 40MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 80Ohm 4-Pin SMD T/R
C1E-32.000-10-1530-X-R	Aker Technology	石英晶体	Crystal 32MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 80Ohm 4-Pin SMD T/R
C5S-12.000-10-1530-X-R	Aker Technology	石英晶体	Crystal 12MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 90Ohm 4-Pin SMD T/R
C1E-27.120-12-1530-X-R	Aker Technology	石英晶体	Crystal 27.12MHz ±15ppm (Tol) ±30ppm (Stability) 12pF FUND 100Ohm 4-Pin SMD T/R
C3E-32.000-10-1530-X-R	Aker Technology	石英晶体	Crystal 32MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 50Ohm 4-Pin SMD T/R
C3E-24.000-10-1530-X-R	Aker Technology	石英晶体	Crystal 24MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin SMD T/R
C2E-40.000-10-1530-X-R	Aker Technology	石英晶体	Crystal 40MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 70Ohm 4-Pin SMD T/R
C1E-27.000-10-1530-X-R	Aker Technology	石英晶体	Crystal 27MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin SMD T/R
C1E-38.400-12-1530-X-R	Aker Technology	石英晶体	Crystal 38.4MHz ±15ppm (Tol) ±30ppm (Stability) 12pF FUND 60Ohm 4-Pin SMD T/R
C1E-32.000-8-1515-R	Aker Technology	石英晶体	Crystal 32MHz ±15ppm (Tol) ±15ppm (Stability) 8pF FUND 80Ohm 4-Pin SMD T/R
C1E-38.400-10-1010-R	Aker Technology	石英晶体	Crystal 38.4MHz ±10ppm (Tol) ±10ppm (Stability) 10pF FUND 60Ohm Automotive T/R
C16-40.000-8-1015-R	Aker Technology	石英晶体	Crystal 40MHz ±10ppm (Tol) ±15ppm (Stability) 8pF FUND 80Ohm 4-Pin SMD T/R
C1E-28.63636-10-1530-X-R	Aker Technology	石英晶体	Crystal 28.63636MHz ±15ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm Automotive 4-Pin SMD T/R
S73305T-25.000-X-15-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 25MHz ±50ppm 15pF HCMOS 55% 3.3V 4-Pin SMD T/R
C5S-9.984375-6-1515-R	Aker Technology	石英晶体	Microprocessor Crystal Unit 5.0 x 3.2 millimeter Surface Mount
C3E-27.000-20-3030-X-R	Aker Technology	石英晶体	Microprocessor Crystal Unit Low Profile 2.5 x 3.2 millimeter Surface Mount
C1E-16.000-10-1530-X-R	Aker Technology	石英晶体	Microprocessor Crystal Unit Low Profile 2.0 x 1.6 millimeter Surface Mount
C1E-19.200-10-1530-X-R	Aker Technology	石英晶体	Microprocessor Crystal Unit Low Profile 2.0 x 1.6 millimeter Surface Mount
C1E-16.000-12-1530-X-R	Aker Technology	石英晶体	Microprocessor Crystal Unit Low Profile 2.0 x 1.6 millimeter Surface Mount
C1E-24.000-7-2020-R	Aker Technology	石英晶体	Microprocessor Crystal Unit Low Profile 2.0 x 1.6 millimeter Surface Mount
C1E-19.200-12-1530-X-R	Aker Technology	石英晶体	Microprocessor Crystal Unit Low Profile 2.0 x 1.6 millimeter Surface Mount
S23305T-50.000-X-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 50MHz ±50ppm 15pF CMOS 55% 3.3V Automotive 4-Pin SMD T/R
S23310T-27.000-X1-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 27MHz ±100ppm 15pF CMOS 55% 3.3V Automotive 4-Pin SMD T/R
S31810T-27.000-X1-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 27MHz ±100ppm 15pF CMOS 55% 1.8V Automotive 4-Pin SMD T/R
S31810T-38.400-X1-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 38.4MHz ±100ppm 15pF CMOS 55% 1.8V Automotive 4-Pin SMD T/R
S7A3305-250.000-L-X-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 250MHz ±50ppm LVDS 55% 3.3V Automotive 6-Pin SMD T/R
S32510T-25.000-X1-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 25MHz ±100ppm 15pF CMOS 55% 2.5V Automotive 4-Pin SMD T/R
S51810T-26.000-X1-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 26MHz ±100ppm 15pF CMOS 55% 1.8V Automotive 4-Pin SMD T/R
S73305T-30.000-X-15-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 30MHz ±50ppm 15pF HCMOS 55% 3.3V 4-Pin SMD T/R
S233025T-10.000-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 10MHz ±25ppm 15pF CMOS 55% 3.3V Automotive 4-Pin SMD T/R
S518025T-50.000-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 50MHz ±25ppm 15pF CMOS 55% 1.8V Automotive 4-Pin SMD T/R
S518025T-60.000-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 60MHz ±25ppm 15pF CMOS 55% 1.8V Automotive 4-Pin SMD T/R
S225025T-26.000-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 26MHz ±25ppm 15pF CMOS 55% 2.5V Automotive 4-Pin SMD T/R
S533025T-8.000-R	Aker进口晶振	表面贴装晶体振荡器	Oscillator XO 8MHz ±25ppm 15pF CMOS 55% 3.3V Automotive 4-Pin SMD T/R
S233025T-26.000-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 26MHz ±25ppm 15pF CMOS 55% 3.3V Automotive 4-Pin SMD T/R
S53305T-8.000-X-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 8MHz ±50ppm 15pF CMOS 55% 3.3V Automotive 4-Pin SMD T/R
S225025T-10.000-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 10MHz ±25ppm 15pF CMOS 55% 2.5V Automotive 4-Pin SMD T/R
S518025T-10.000-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 10MHz ±25ppm 15pF CMOS 55% 1.8V Automotive 4-Pin SMD T/R
S218025T-10.000-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 10MHz ±25ppm 15pF CMOS 55% 1.8V Automotive 4-Pin SMD T/R
S533025T-1.8432-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 1.8432MHz ±25ppm 15pF CMOS 55% 3.3V Automotive 4-Pin SMD T/R
S218025T-26.000-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 26MHz ±25ppm 15pF CMOS 55% 1.8V Automotive 4-Pin SMD T/R
S525025T-20.000-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 20MHz ±25ppm 15pF CMOS 55% 2.5V Automotive 4-Pin SMD T/R
S233025T-20.000-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 20MHz ±25ppm 15pF CMOS 55% 3.3V Automotive 4-Pin SMD T/R
S518025T-40.000-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 40MHz ±25ppm 15pF CMOS 55% 1.8V Automotive 4-Pin SMD T/R
S33305T-6.000-X-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 6MHz ±50ppm 15pF CMOS 55% 3.3V Automotive 4-Pin SMD T/R
S518025T-24.576-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 24.576MHz ±25ppm 15pF CMOS 55% 1.8V Automotive 4-Pin SMD T/R
S225025T-25.000-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 25MHz ±25ppm 15pF CMOS 55% 2.5V Automotive 4-Pin SMD T/R
S533025T-20.000-R	Aker Technology	表面贴装晶体振荡器	Oscillator XO 20MHz ±25ppm 15pF CMOS 55% 3.3V Automotive 4-Pin SMD T/R

振荡安全系数(OSF)
在第二步中，检查振荡器电路的振荡安全性。该术语描述了电路在所有可能的环境条件下快速可靠启动的能力。因此，分析的重点是电路中的电阻。
如图1所示，电路中内置了一个新的附加电阻(RPot ),与石英串联。然后逐步增加R电位计的电阻，直到振荡停止。这种方法模拟“最差情况下的石英”，并揭示特定振荡器电路中石英的最大容许阻抗。

以这种方式确定的最大阻抗与晶体的ESR，max之比最终得出振荡安全系数(OSF)。
对于MHz晶体(AT切割)对于大多数标准应用，大于5的OSF被认为是足够的。对于与安全相关的应用，例如汽车行业或医疗技术，通常要求OSF大于10。
对于KHz石英晶振，OSF值在3到5之间就已经被评为良好，大于5的则被评为非常好，这是因为这些电路的设计功耗非常低。
驱动电平
为了防止石英过载，需要确定是哪种功率作用在石英上。为此，第一步是使用高频电流钳测量流经石英的电流强度(图2)。从这个测量结果和已经确定的电路参数计算石英的“驱动电平”。驱动电平不得超过石英数据表中规定的最大值。

超过最大驱动电平可能会导致频率偏差，或者在最糟糕的情况下，甚至会导致石英发生故障。
调整振荡器电路
通过所有三项测试的振荡器电路可以放心地集成到目标应用中。但是，如果测试显示有缺陷，则必须调整电路。例如，如果频率精度有问题，电路中负载电容的变化可以减小电路CL和标称CL从而提高频率精度。有时也需要将原来安装的音叉晶体更换为另一种类型。
对电路的任何改动都意味着必须重新进行这里列出的所有测试。这使得寻找石英和电路之间的完美匹配成为一项需要几个小时的修补工作。由于组件的尺寸很小，许多工作都是在显微镜下完成的。
在完成OSF测试后，Jauch为其客户提供了一份详细的测试报告。该报告包含所有重要的测量值，如果需要，还包含调整电路的明确建议。通过这种方式，任何问题都可以在批量生产开始前被发现和避免。
