晶振这颗“动脉”在电子产品中起到什么作用

来源:http://www.kangbidz.com 作者:kangbidz 2012年05月19
什么是晶振?晶振有什么作用?晶振有几种分类?相信对不了解晶振的人是一种苦恼。下面我们简单来介绍一下什么是晶振。

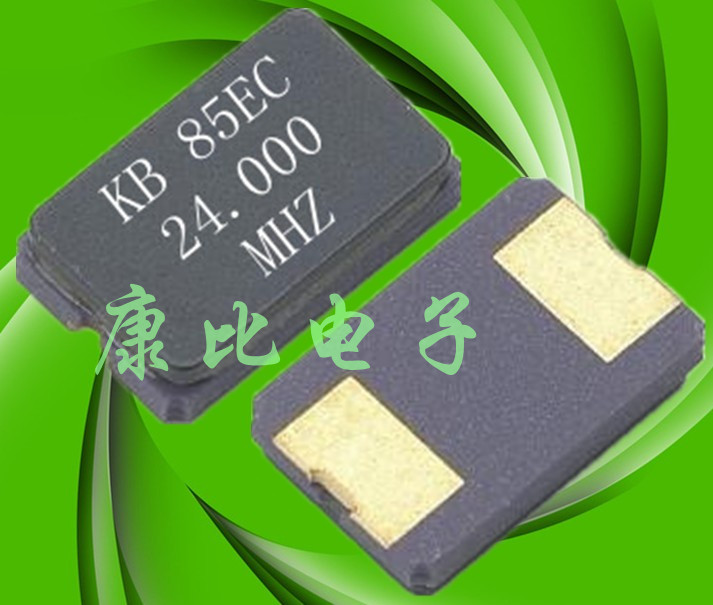

晶振用一种能把电能和机械能相互转化的晶体,在共振的状态下工作,以提供稳定,精确的单频振荡。在通常工作条件下,普通的晶振频率绝对精度可达百万分之五十。高级的精度更高。有些晶振还可以由外加电压在一定范围内调整频率,称为压控振荡器(VCXO)。
晶振的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振,便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振,而通过电子调整频率的方法保持同步。
晶振通常与锁相环电路配合使用,以提供系统所需的时钟频率。如果不同子系统需要不同频率的时钟信号,可以用与同一个晶振相连的不同锁相环来提供。

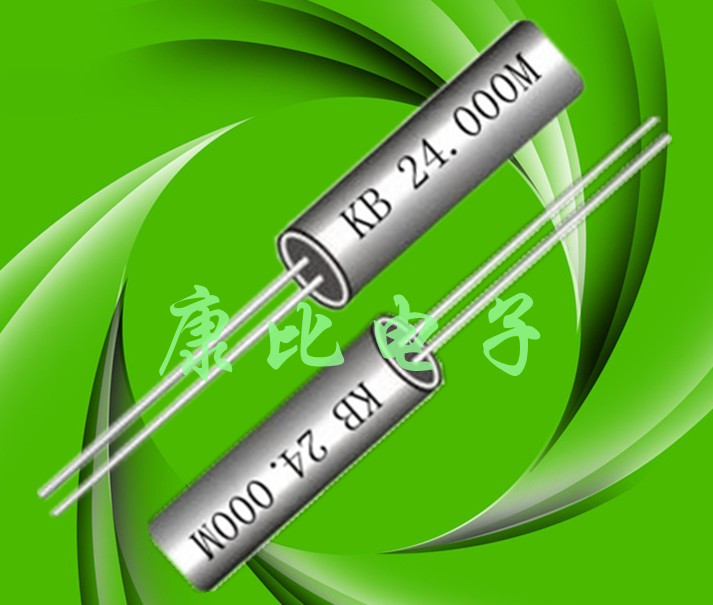

晶振是石英振荡器的简称,英文名为Crystal,它是时钟电路中最重要的部件,它的作用是向显卡、网卡、主板等配件的各部分提供基准频率,它就像个标尺,工作频率不稳定会造成相关设备工作频率不稳定,自然容易出现问题。由于制造工艺不断提高,现在晶振的频率偏差、温度稳定性、老化率、密封性等重要技术指标都很好,已不容易出现故障,但在选用时仍可留意一下晶振的质量。晶振在应用具体起到什么作用微控制器的时钟源可以分为两类:基于机械谐振器件的时钟源,如晶振、陶瓷谐振槽路;RC(电阻、电容)振荡器。一种是皮尔斯振荡器配置,适用于晶振和陶瓷谐振槽路。另一种为简单的分立RC振荡器。基于晶振与陶瓷谐振槽路的振荡器通常能提供非常高的初始精度和较低的温度系数。RC振荡器能够快速启动,成本也比较低,但通常在整个温度和工作电源电压范围内精度较差,会在标称输出频率的5%至50%范围内变化。但其性能受环境条件和电路元件选择的影响。需认真对待振荡器电路的元件选择和线路板布局。
在使用时,陶瓷谐振器槽路和相应的负载电容必须根据特定的逻辑系列进行优化。具有高Q值的晶振对放大器的选择并不敏感,但在过驱动时很容易产生频率漂移(甚至可能损坏)。影响振荡器工作的环境因素有:电磁干扰(EMI)、机械震动与冲击、湿度和温度。这些因素会增大输出频率的变化,增加不稳定性,并且在有些情况下,还会造成振荡器停振。上述大部分问题都可以通过使用振荡器模块避免。这些模块自带振荡器、提供低阻方波输出,并且能够在一定条件下保证运行。最常用的两种类型是晶振模块和集成RC振荡器(硅振荡器)。晶振模块提供与分立晶振相同的精度。硅振荡器的精度要比分立RC振荡器高,多数情况下能够提供与陶瓷谐振槽路相当的精度。选择振荡器时还需要考虑功耗。分立振荡器的功耗主要由反馈放大器的电源电流以及电路内部的电容值所决定。CMOS放大器功耗与工作频率成正比,可以表示为功率耗散电容值。比如,HC04反相器门电路的功率耗散电容值是90pF。在4MHz、5V电源下工作时,相当于1.8mA的电源电流。再加上20pF的晶振负载电容,整个电源电流为2.2mA。陶瓷谐振槽路一般具有较大的负载电容,相应地也需要更多的电流。相比之下,晶振模块一般需要电源电流为10mA~60mA。硅振荡器的电源电流取决于其类型与功能,范围可以从低频(固定)器件的几个微安到可编程器件的几个毫安。一种低功率的硅振荡器,如MAX7375,工作在4MHz时只需不到2mA的电流。在特定的应用场合优化时钟源需要综合考虑以下一些因素:精度、成本、功耗以及环境需求。
  晶振是控制CPU的时钟频率的,也就是产生高低电平的周期(产生一个高电平,和一个低电平为一个周期,)一般说来次频率越高,电脑在单位时间里处理的速度越快石英晶振本身并不产生振荡,但它会以一个固定的频率与外电路发生谐振,前提是外电路的振荡频率必须与晶振的固有振荡频率相一致,起码也要非常接近,否则电路将停振。关于测试,一般业余情况下用万用表测有电阻(指表针动)则已损坏(振荡频率很低的表针也会略摆,但马上归零),表针不动(电阻无穷大),有可能好,有可能引线开路.
