熟悉我网站的朋友可能看过我之前发布的一些新闻介绍,在之前我介绍了关于爱普生晶振各方面的知识,包括它的发展史和各种规格产品如何应用的介绍,爱普生EPSON它是全球最大的打印机生产企业也是石英晶体元件生产厂家,品种齐全而且生产工艺也是世界顶尖的企业,不论在制作工艺上还是切割蚀刻工艺技术上都是比较先进的,它的一项千赫兹AT切产品足以让电子行业的人为之钦佩,在2010年发布的全球晶振企业排行榜爱普生占据首位,以32.768K晶振产品称霸整个电子元器件行业.并且得到全球很多电子商家的支持与信赖,获得很好的口碑,因此爱普生集团为晶振行业的发展推进做出了不可磨灭的贡献.是很多晶振厂家学习的典范.

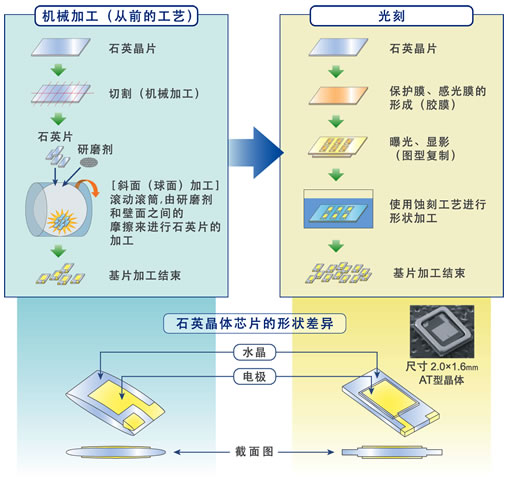

爱普生的高精湛技术不仅体现在制作工艺上,在蚀刻工艺上也有很大成就,一颗晶振最主要的就是里面的起振水晶片,而决定这颗晶振的质量好不好就要看水晶片的切割和打磨倒角好不好,每颗石英水晶芯片都是从一块大的水晶体上切割下来,有天然的有人工培植的,现在大部分都是使用人工培植的水晶片,在利用机械加工方法,首先将石英晶体切成片后对每片进行倒角打磨使其更圆滑.这样能更好的发挥出石英水晶芯片的性能,不过也有缺点,就是每片石英芯片的形状就会都不相同,而蚀刻工艺是利用光刻加工以晶圆为单位进行精微加工.所以形状不均的情况可以控制到较小,可以避免形状不均引起的石英晶体元器件的特性不均更情况.在加上镀银电极封装好以后就成了一颗性能稳定的贴片晶振.

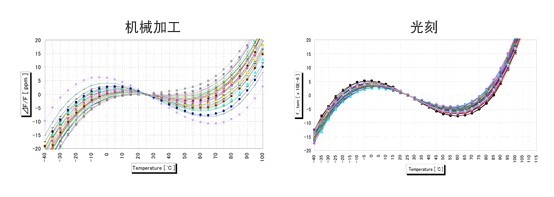

这种蚀刻工艺帮助爱普生EPSON解决了很多难题,尤其是小体积贴片晶振的不断发展,像2520、2016、2012等小体积晶振都是通过这种方法解决小体积难打磨的问题.因为本身体积就比较小,外壳封装里面的芯片更是要打磨的很小才能封装的下去,如果利用机械加工打磨本身晶元就比较大很难打磨,使用光刻加工技术,就可以使石英晶体芯片的形状保持均一.与机械加工（左）相比,即使是超小型石英晶体,也可以实现不均度少的优越的温度特性,所以在稳定方面和耐温度环境方面都要比机械加工的晶体质量稳定度要高出很多.

虽然现在的国产的封装技术比之前要发达很多,但是在晶体打磨蚀刻技术工艺上,还是不能和国外相比.所以一般有客户问我们一些要求比较高的晶振我们都会推荐他们使用国外的产品,不是我们对我们的产品没信心而是在一些比较特殊的工艺上国外的技术确实要领先我们,当然现在国内的晶振厂家都在迎头追赶,努力创新,虚心学习国外先进技术,打造中国式的电子商业帝国.
作者—康比电子
