　　业界超低相噪小型TCXO?真的是如此性能的吗?
　　低相噪类型的石英晶振现在可是抢手货,特别是5G通信的全面布局,一下子就加大了市场对这类高性能产品的需求;就在前段时间,NDK突然宣布了一款具备业内最小低相噪TCXO晶振,虽说大家现在都在竭力缩减晶振产品的体积和提升性能,但也不敢说”最”,NDK的这款产品到底使用了什么生产技术,达到了怎样的性能才敢这样标注呢?与此同时也不免会迎来诸多怀疑的目光,仿佛是在说:”事实真是这样的吗?”.

　　日本电产工业株式会社开发了尺寸为1.6×1.2×0.45mm的TCXO(温度补偿晶体振荡器),可实现业界最高水平的-168dBc/Hz@100kHz偏移的低相位噪声(*2).
　　为了通过5G和其他高速移动通信Wi-Fi6(IEEE802.11ax)和SONET/SDH(同步光网络/同步数字体系)等多级调制和更大容量来提高通信质量,它是预计将来对具有低相位噪声特性的紧凑型TCXO的需求将会增加.
　　选择和设计振荡器非常重要,因为通信设备中的调制精度(信号相位和幅度偏差)在很大程度上受到设备中使用的参考信号源的相位噪声的影响.
　　此外,相位噪声与RMS相位抖动(*3)密切相关,因此选择具有出色相位噪声的振荡器有助于改善相位抖动.
　　为了满足这些需求,NDK晶振优化了利用我们高科技所生产的具有高Q因子(*4)的合成石英的石英谐振器的设计,并开发了尺寸紧凑的温度补偿型晶体振荡器,具有业界最高的低噪声系数.通过减少振荡电路的噪声并构建用于小型化产品的生产线来实现相位噪声特性.
　　这款产品的规格参数如下表:

Model Name	NT1612AJA
External Size	1.6x1.2x0.45mm
Nominal Frequency	26MHzto52MHz
Standard Frequency	26MHz,52MHz
Power Supply Voltage(Vcc)	+1.8V+/-5%(Note1)
Load Impedance	10kΩ//10pF
Operating Temperature Range	-30to+85degC
Current Consumption	Max.2.5mA/26MHz(Enable)
Current Consumption	Max.4uA/26MHz(Disable)
Output Voltage	Min.0.8V(p-p)(DCCoupling(Note2))
Frequency/ Temperature Characteristic	Max.+/-0.5x10-6
Long-term Frequency Stability	Max.+/-1.0×10-6/year(at+25degC)

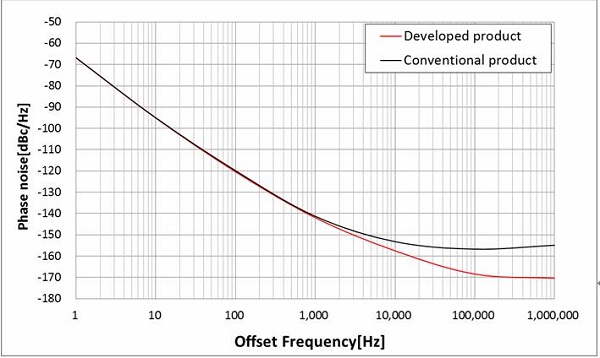

　　该产品的相位噪声曲线图如下图所示:

　　如此看来果然名不虚传,该产品的外观尺寸仅仅只有1.6x1.2x0.45mm,同时还具备超低相位噪声的性能;且据NDK官方表示称:”这款晶振的出现就是应5G以及未来通信领域的需求”,今年5G大面积部署,这种产品的出现也恰到好处,同时也获得了先机.
